Hard ware In stalla tion
- 19 -
English
Pin No.
Definition
1
GND
2
GND
3
+12V
4
+12V

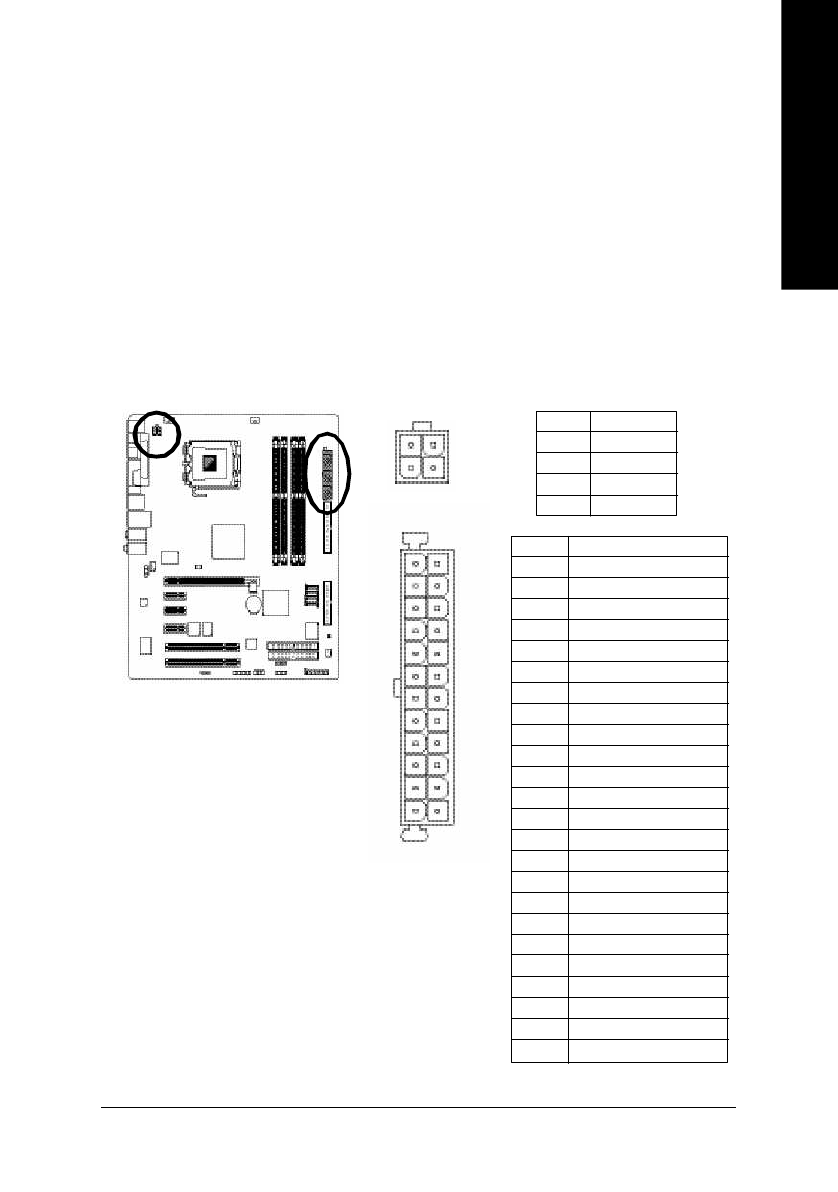

1/2) ATX_12V/ATX (Power Connector)
With the use of th e power conn ector, the p ower supply can supply enough stable power to a ll the
com ponents on the m otherboard. Before connecting the power connector, please m ake sure that all
com ponents and devices are properly installed. Align the power connector with its proper location on
the m o therboard an d connect tightly.
The ATX_12V power connector m ainly supplies power to the CPU. If the ATX_12V power connector
is no t connec ted, the system will not s tart.
Caution!
Please u se a power sup ply that is able to handle th e system voltag e requirem ents . It is
recom m ended that a power supply th at can withstand high power consum ption be u sed (300W or
greater). If a power supply is used that does not provide the required power, the result can lead to an
unstable system or a system that is unable to start.
Please rem ove the sticker on the m otherboard before plugging in while the ATX power supplier is 24
pins; Other wise, please do not rem ove it.
Pin No.
Definition
1
3.3V
2
3.3V
3
GND
4
VCC
5
GND
6
VCC
7
GND
8
Power Good
9
5V SB(stand by +5V)
10
+12V
11
+12V
12
3.3V(O nly for 24pi ns AT X)
13
3.3V
14
-12V
15
GND
16
PS_ON(soft On/Off)
17
GND
18
GND
19
GND
20
-5V
21
VCC
22
VCC
23
VCC
24
GND
2 4
1 3
1 2
1
3
1
4
2
