GA-8I865GM(F)K-775 Motherboard
- 24 -
English

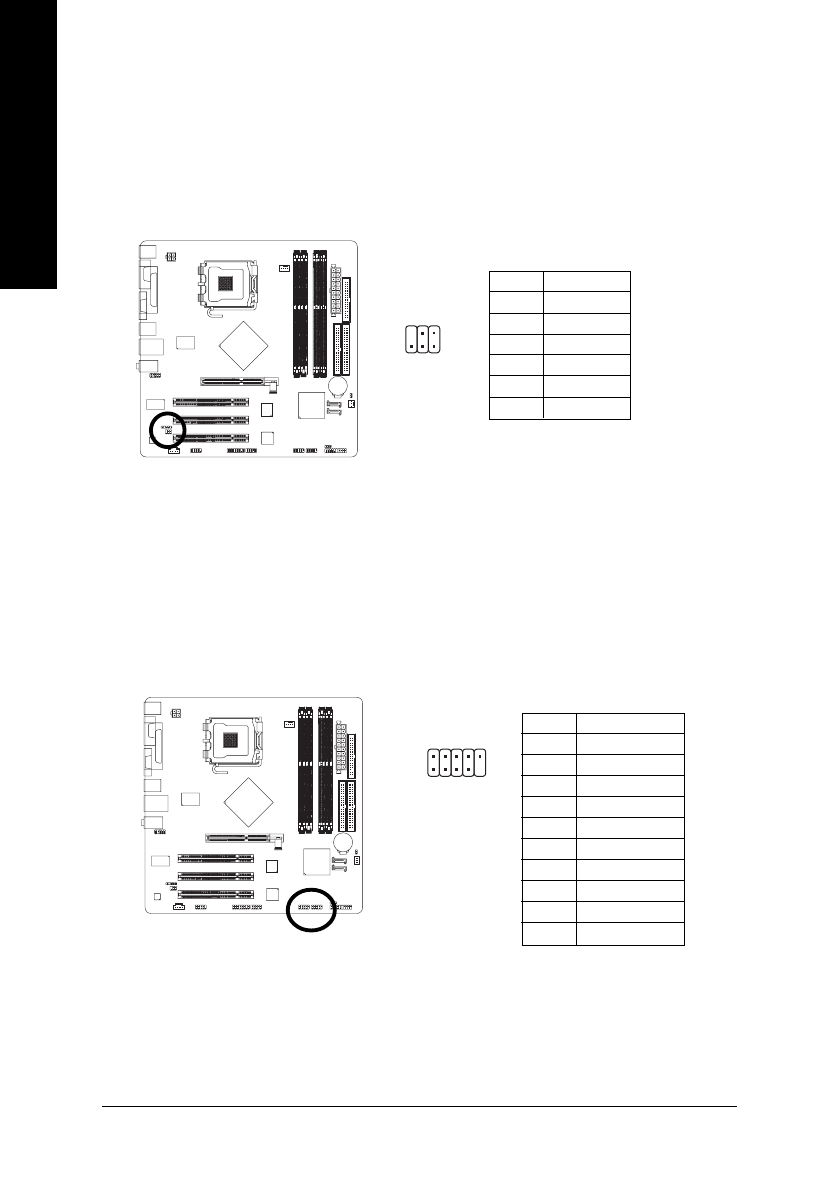

13) F_ USB1 / F_USB2 (Front USB Connector)
Be careful with the polarity of the front USB connector. Check the pin assignment carefully while you
connect the front USB cable, incorrect connection between the cable and connector will make the
device unable to work or even damage it. For optional front USB cable, please contact your local dealer.
12) SPDIF (SPDIF Out Connector)
The SPDIF output is capable of providing digital audio to external speakers or compressed AC3 data to
an external Dolby Digital Decoder. Use this feature only when your stereo system has digital input
function. Be careful with the polarity of the SPDIF connector. Check the pin assignment carefully while
you connect the SPDIF cable, incorrect connection between the cable and connector will make the
device unable to work or even damage it. For optional SPDIF cable, please contact your local dealer.
Pin No.
Definition
1
VCC
2
No Pin
3
SPDIF
4
NC
5
GND
6
GND
2
10
1
9
1
6
5
2
Pin No.
Definition
1
Power
2
Power
3
USB0 DX-
4
USB1 Dy-
5
USB0 DX+
6
USB1 Dy+
7
GND
8
GND
9
No Pin
10
NC
