Hardware Installation
- 23 -
English

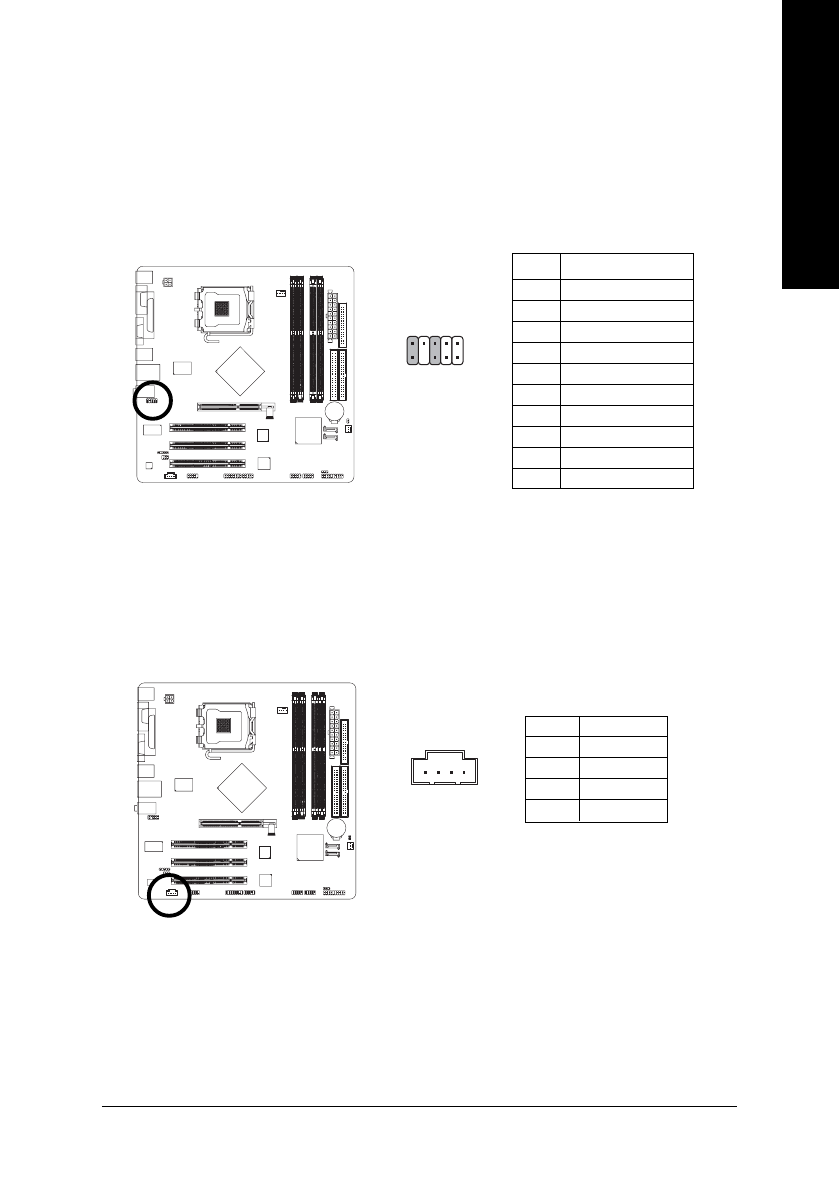

10) F_AUDIO (Front Audio Panel Connector)
If you want to use Front Audio connector, you must remove 5-6, 9-10 Jumper.
In order to utilize the front audio header, your chassis must have front audio connector. Also please
make sure the pin assigment on the cable is the same as the pin assigment on the MB header. To find
out if the chassis you are buying support front audio connector, please contact your dealer. Please note,
you can have the alternative of using front audio connector or of using rear audio connector to play
sound.
11) CD_IN (CD In Connector)
Connect CD-ROM or DVD-ROM audio out to the connector.
Pin No.
Definition
1
CD-L
2
GND
3
GND
4
CD-R
1
9
1
2
1 0
Pin No.
Definition
1
MIC
2
GND
3
MIC_BIAS
4
POWER
5 FrontAudio(R)
6 Rear Audio (R)/ Return R
7
NC
8
No Pin
9 FrontAudio (L)
10 Rear Audio (L)/ Return L
