- 21 -
Hardware Installation Process
English

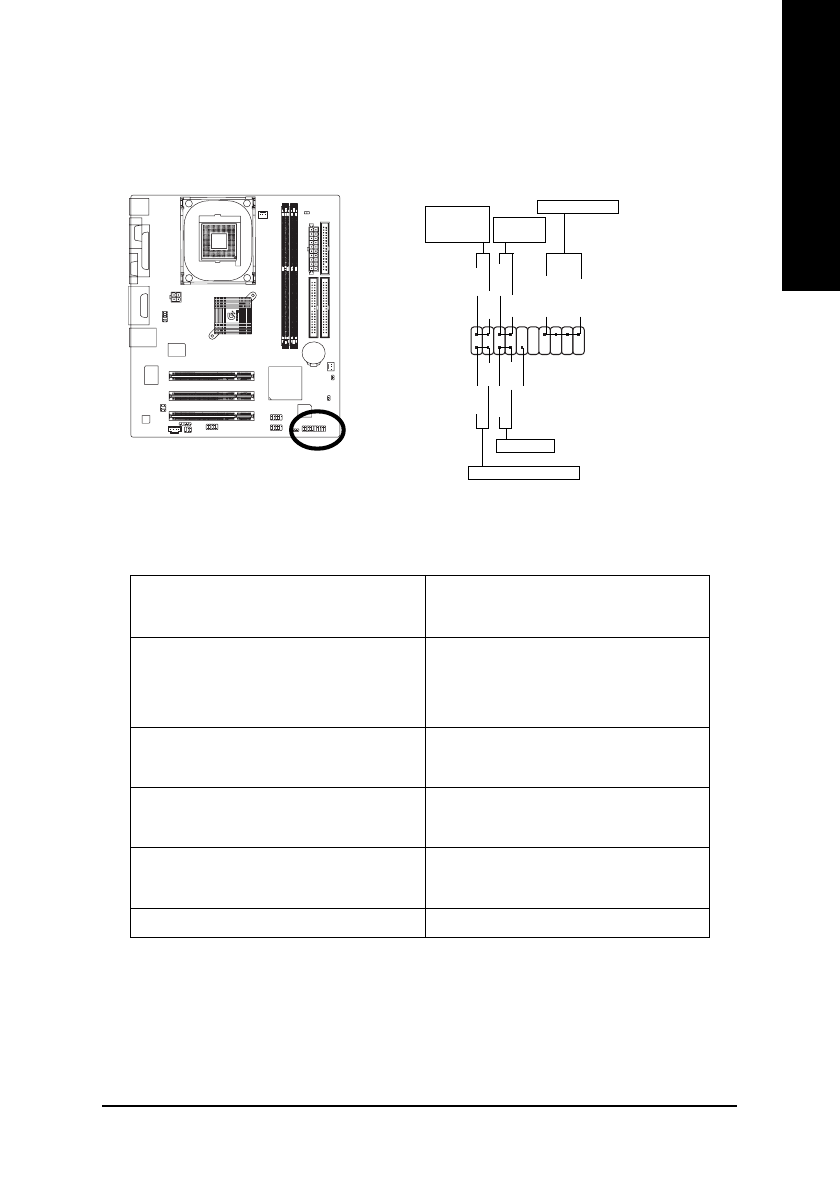

7) F_PANEL (2 x 10 pins Connector)
Please connect the power LED, PC speaker, reset switch and power switch etc of your chassisfront
panel to the F_PANEL connector according to the pin assignment above.
HD (IDE Hard Disk Active LED)
Pin 1: LED anode(+)
Pin 2: LED cathode(-)
SPK (Speaker Connector)
Pin 1: VCC(+)
Pin 2- Pin 3: NC
Pin 4: Data(-)
RES (Reset Switch)
Open: Normal Operation
Close: Reset Hardware System
PW (Soft Power Connector)
Open: Normal Operation
Close: Power On/Off
MSG (Message LED/ Power/ Sleep LED)
Pin 1: LED anode(+)
Pin 2: LED cathode(-)
N C
N C
1
2
19
20
HD-
HD+
RES+
RES-
NC
IDE Hard Disk Active LED
Reset Switch
SPEAK-
MSG-
MSG+
PW-
PW+
Message LED/
P o w e r /
Sleep LED
Speaker Connector
SPEAK+
1
1
1
1
1
Soft Power
Connector
