66

Français

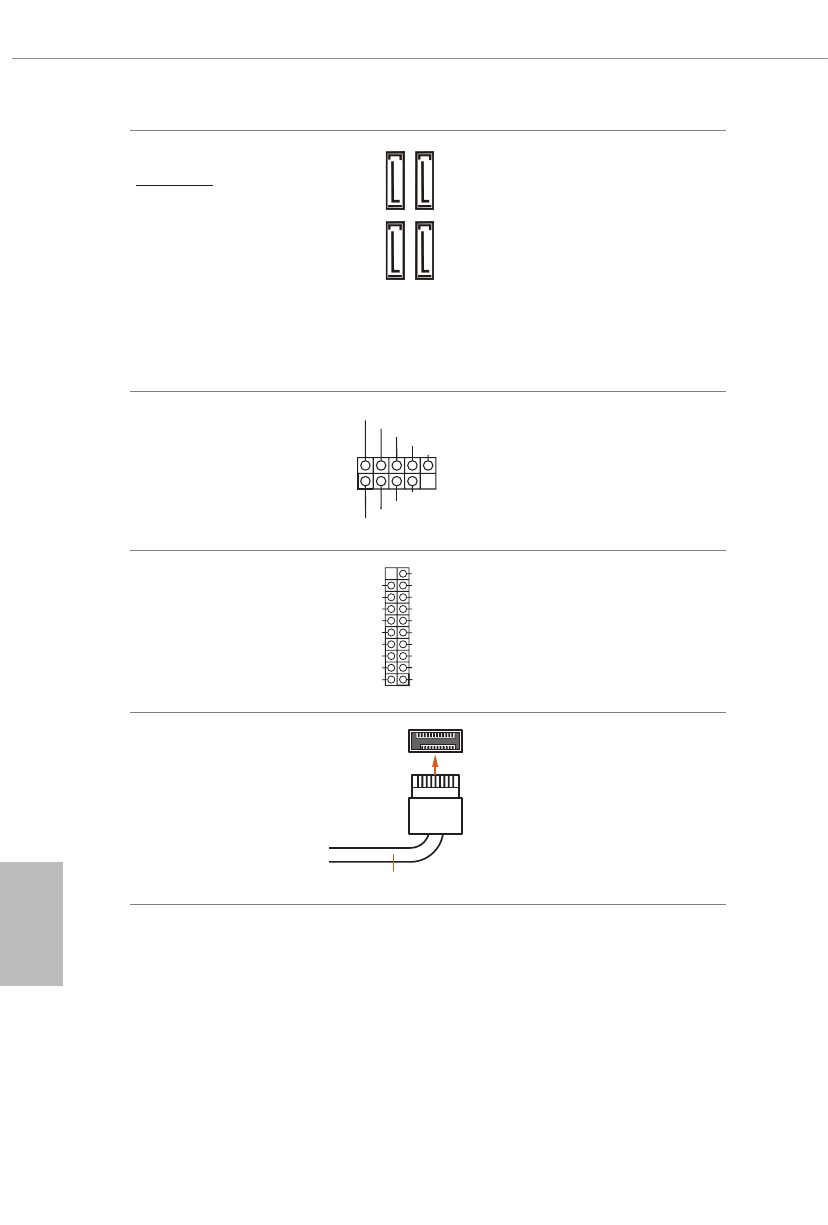

Connecteurs Serial ATA3
Angle droit:
(SATA3_4:
voir p.1, No. 12) (Supérieur)
(SATA3_3:
voir p.1, No. 12) (Inférieur)
(SATA3_2:
voir p.1, No. 13) (Supérieur)
(SATA3_1:
voir p.1, No. 13) (Inférieur)

Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

Embases USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 18)
(USB_5_6 à 9 broches)
(voir p.1, No. 19)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Cette carte mère comprend deux
connecteurs. Chaque embase USB
2.0 peut prendre en charge deux
ports.

Embase USB 3.2 Gen1
(F_USB3_1_2 à
19 broches)
(voir p.1, No. 10)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Cette carte mère comprend un
connecteur. Cette embase USB 3.2
Gen1 peut prendre en charge deux
ports.

Embase USB 3.2 Gen1
Type C sur panneau avant
(F_USB3_TC_1 à
20 broches)
(voir p.1, No. 9)

USB Type-C Cable

Cette carte mère comprend une
embase USB 3.2 Gen1 Type C sur
le panneau avant. Cette embase
sert à connecter un module
USB 3.2 Gen1 pour des ports
USB 3.2 Gen1 supplémentaires.

SA

TA3_2

SA

TA3_1

SA

TA3_4

SA

TA3_3
