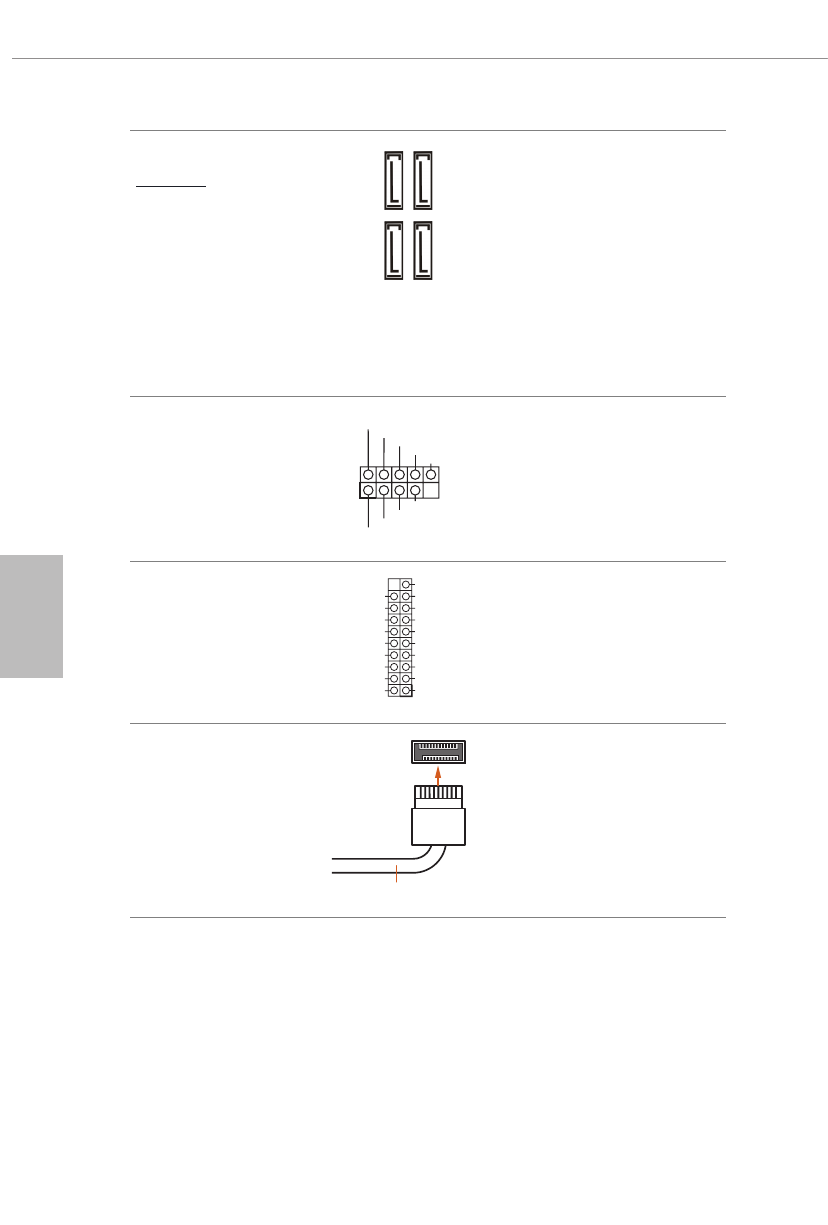

Złącza Serial ATA3
Kąt prosty:
(SATA3_4:
sprawdź s.1, Nr 12) (Górny)
(SATA3_3:
sprawdź s.1, Nr 12) (Dolny)
(SATA3_2:
sprawdź s.1, Nr 13) (Górny)
(SATA3_1:
sprawdź s.1, Nr 13) (Dolny)

Te cztery złącza SATA3
obsługują kable danych SATA dla
wewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.

Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 18)
(9-pinowe USB_5_6)
(sprawdź s.1, Nr 19)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe F_USB3_1_2)
(sprawdź s.1, Nr 10)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Na tej płycie głównej znajduje się
jedno złącze główkowe. To złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.

Złącze główkowe Gen1
USB 3.2 typu C panelu
przedniego
(20-pinowe F_USB3_
TC_1)
(sprawdź s.1, Nr 9)

USB Type-C Cable

Na tej płycie głównej dostępne jest
jedno złącze główkowe Gen1 USB
3.2 typu C panelu przedniego. To
złącze główkowe jest używane
do podłączania modułu USB 3.2
Gen1 dla dodatkowych portów
USB 3.2 Gen1.

SA

TA3_2

SA

TA3_1

SA

TA3_4

SA

TA3_3
