128
Polsk
i

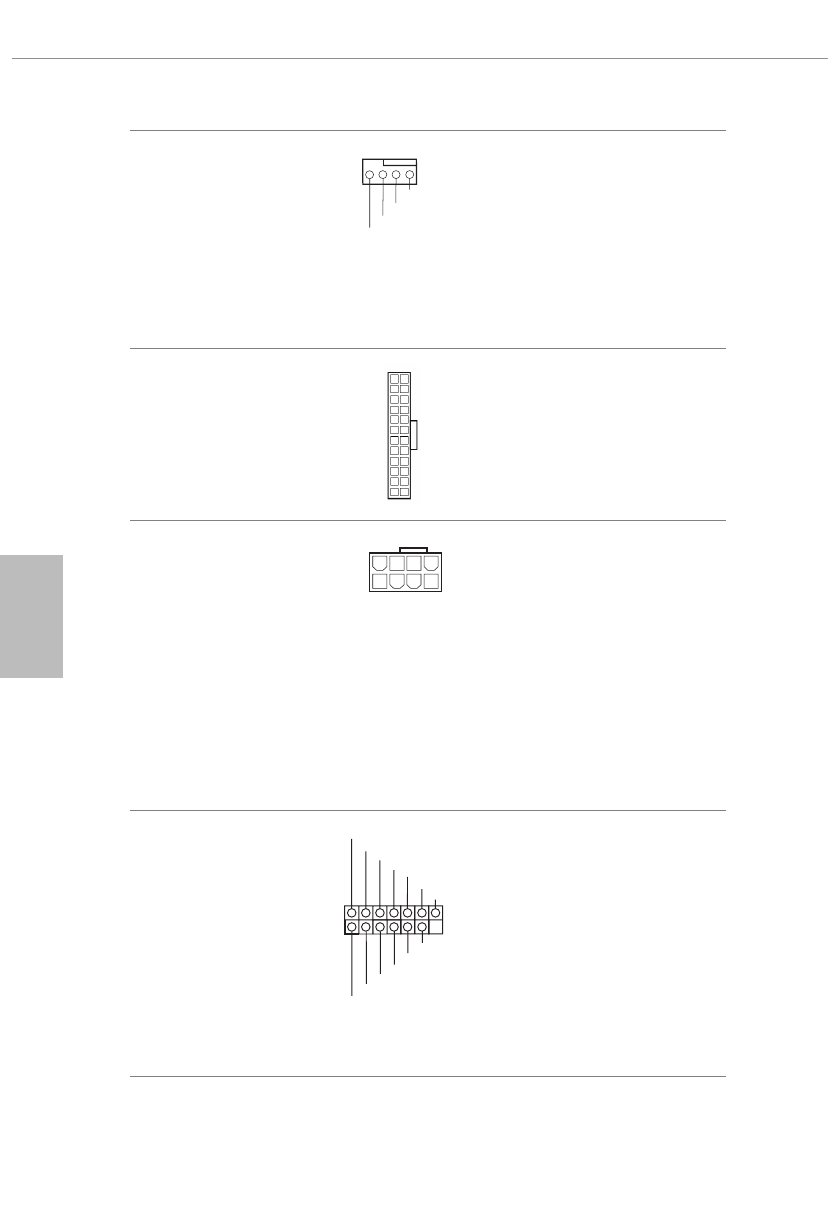

Złącze wentylatora pompy
wodnej CPU
(4-pinowe CPU_FAN2/WP)
(sprawdź s.1, Nr 3)
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia wodnego
CPU. Jeśli planowane jest
podłączenie 3-pinowego
wentylatora chłodzenia wodnego
CPU, należy je podłączyć do
pinów 1-3.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 8)
12
1
24
13
Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego
zasilacza ATX, należy podłączyć je
wzdłuż pinu 1 i pinu 13.
Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
4 1
8 5
Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12 V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć je
wzdłuż pinu 1 i pinu 5.
*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający jest
przeznaczony do CPU, a nie do
karty graficznej. Nie podłączaj
do tego złącza kabla zasilającego
PCIe.
Złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.1, Nr 11)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
To złącze obsługuje system SPI
Trusted Platform Module (TPM),
który może bezpiecznie
przechowywać klucze, certyfikaty
cyfrowe, hasła i dane. System TPM
pomaga także w zwiększeniu
zabezpieczenia sieci, ochronie
cyfrowych danych osobowych i
zapewnieniu integralności
platformy.
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
