miniPCIe slot

SIM card connectivity

•

MiniPCIe 1 (top slot) supports PCIe and USB 2.0 cards but is shared with the USB 2.0 type A port (can use
either the USB port or miniPCIe slot at the same time). Can be used only SIM slot #1.

•

MiniPCIe 2 (bottom slot) supports only USB (2.0 and 3.0) miniPCIe modems (no PCIe support). U ses SIM
slot #2 and SIM slot #3. By default uses SIM slot #2.

•

USB 2.0 type A port (can only be used if miniPCIe 1 is not used).

•

To use the top miniPCIe slot with a USB type miniPCIe card, switch the USB connections to the miniPCIe
slot: /system routerboard usb set type=mini-PCIe This will disable the USB 2.0 port on the front of the unit.

•

Insert the SIM card into the top slot by chip on the SIM card facing down. Bottom slots – with chip facing
up.

Please check if you are using the correct SIM slot. For the modem inserted in the bottom mini-pcie slot
you need to use either sim slot 2 or sim slot 3. And the used sim slot needs to be selected in RouterOS.

CLI command to select the sim slot:

/system routerboard modem set sim-slot=2

Modem installation

This LtAP version is with modem installed in bottom slot. When installing additional modem please use upper slot.
In this case, an internal antenna is connected to bottom modem.

Installing a miniPCIe module should be done by a qualified person, please follow safety precautions when handling
electrical equipment:

1. Use a wrist grounding strap when unpacking and working with electrical components to avoid electrical

discharge (ESD) damage;

2. Remove six screws on the bottom of the case and lift off the top part of the case. Note that antenna cables

are connected to the bottom modem;

3. Locate the miniPCIe slot and remove two factory attached screws;
4. Attach provided a thick thermal pad to the card, and install the card into miniPCIe slot so that thermal pad

is between PCB and card;

5. Secure card in place using previously removed two screws;
6. Guide your antenna cables through openings near GPS connector and connect to your modem.

Recommended to use silicone rubber to secure connectors in place.

7. Attach a thinner thermal pad to the top of the card;
8. When using external antennas, connectors can be attached on the case sides, to make openings use 6.5

mm drill bit, please see

Mounting

 section part 4;

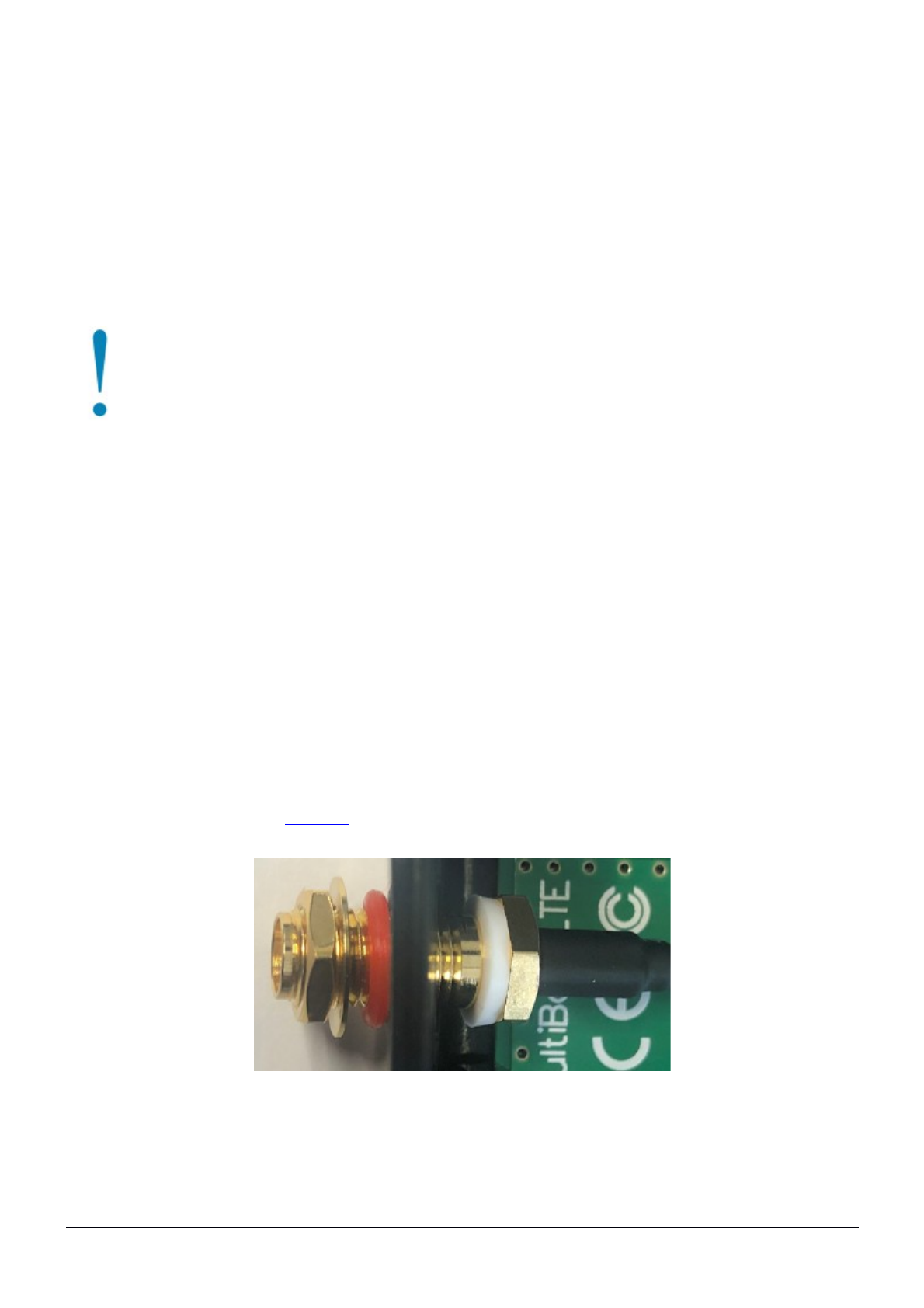

9. Please see picture bellow for reference on how to place rubber seals for best water protection;

10. Reassembly in back order. Tightening torque for PCB screws 0.3 Nm, case cover/enclosure screws 0.5

Nm.

After you have reinserted the device into the case and secured it with the screws that were removed earlier, slide in
the SIM cards from your mobile operator into the SIM slots, with the chips facing as shown on the port label. The
slot accepts miniSIM (2FF). SIM slots 2 and 3 apply to the bottom miniPCIe slot and can be switched in RouterOS
“/system routerboard sim” menu.
