GPS

The built-in GPS module requires an external antenna to be used (SMA connector is already mounted
behind the unit door). Please see

Mounting

 section on how to remove door.

Attention

 the GPS uses an active antenna, only connect and disconnect the antenna, when the device is

turned off!

Make sure that GPS package is installed on your device. Check by following command /system package print. If
not   installed   please   download   extra   packages   at   our   download   page   accordingly   to   your   RouterOS   version   and
install GPS package by dragging it to the Files menu. Enable GPS and start working:

•

Enabling - /system gps set enable=yes;

•

Setting antenna to external - /system gps set gps-antenna-select=external;

•

Checking configuration - /system gps print.

Powering

•

Direct-input power jack (5.5 mm outside and 2 mm inside, female, pin positive plug) accepts 12-30 V DC

⎓

with provided 24 V, 1.2 A adapter.

•

Ethernet port accepts passive Power over Ethernet 12-30 V DC

⎓

 (compensate for the loss on cable, so

more than 12 V recommended).

•

The automotive connector can be used to power the device from regular 12/24 V

⎓

 connections in

automobiles and buses. The plug has four pins: bottom left (black) is the ground, bottom right is power in
(red). The upper two (AUX) are reserved for future use.

The power consumption under maximum load can reach 12 W without attachments.  Please attach ground (earth)
wire to the screw under the door.

Connecting to a POE Adapter: (Not included)

1. Connect the Ethernet cable from the device to the POE out port of the POE adapter.
2. Connect an Ethernet cable from your LAN to the POE adapter.
3. Connect the power cord to the adapter, and then plug the power cord into a power outlet.

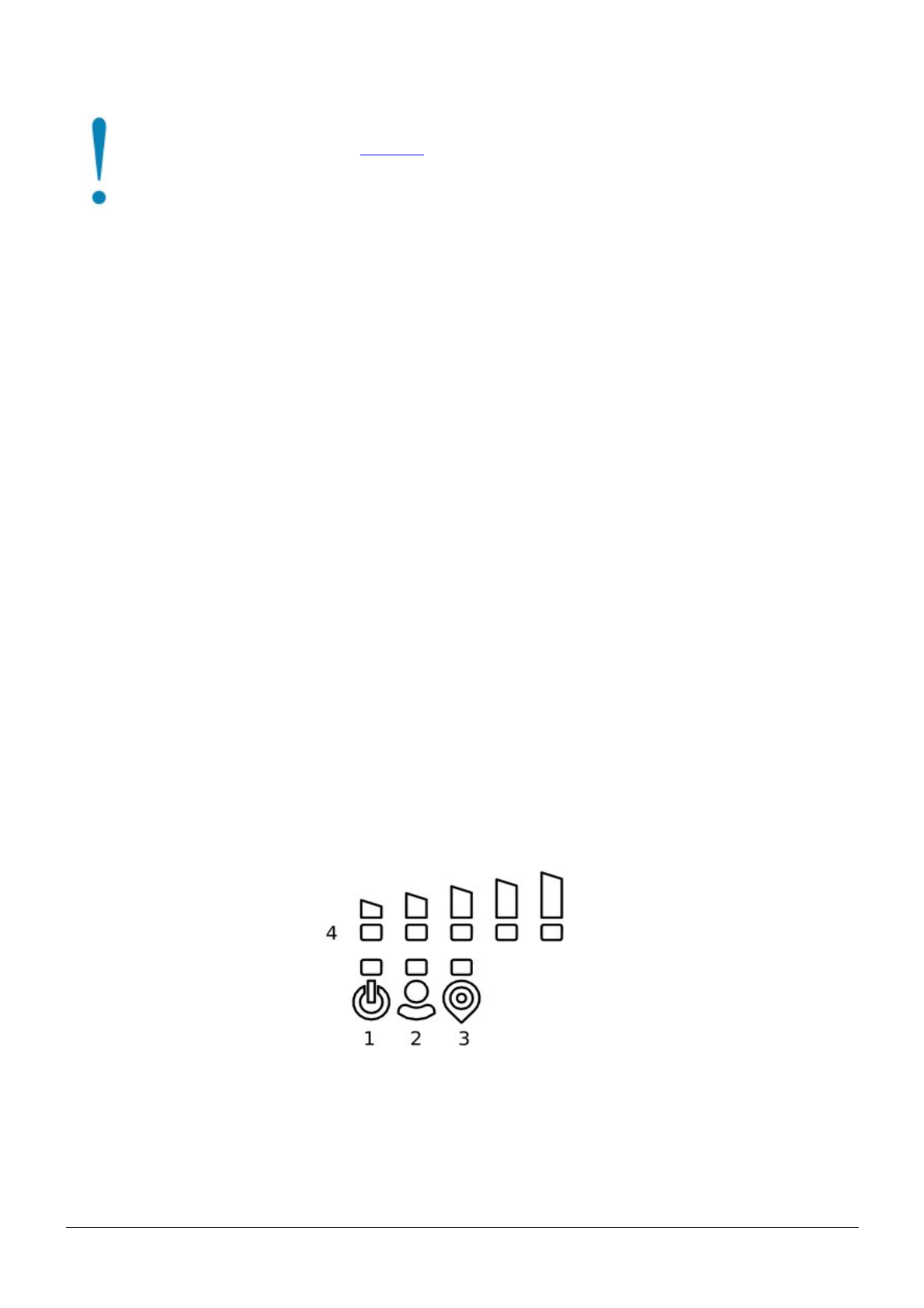

Front status LED behavior

1. Solid Blue – the device is powered on.
2. Solid Green – user defined LED, can be configured in system settings.
3. Solid Green – state of GPS module.
4. Solid Green– the set of five green LED, shows signal strength of cellular network.
