Многие автомобили оборудованы ISO разъемами, которые находятся за приборной панелью, что делает

выполнение подсоединений проще. Другие подсоединения находятся также в приборной панели автомо-

биля. Если в вашем автомобиле отсутствует ISO разъем, рекомендуется приобрести его дополнительно, для

этого проконсультируйтесь с вашим дилером.

ВНИМАНИЕ! Если подсоединения выполнены неправильно, это может вызвать повреждение

изделия, в таком случае прибор не подлежит ремонту по гарантии.

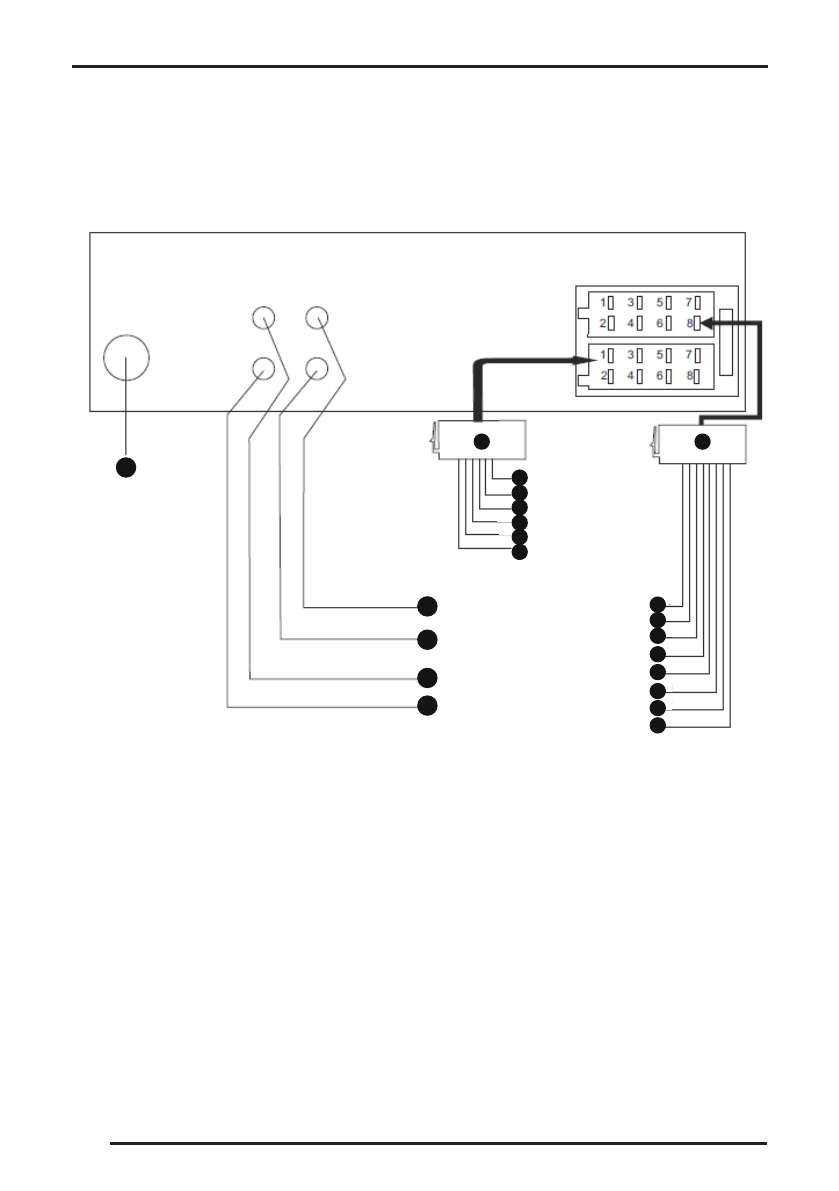

1.  FM антенна
2.  Аудио выход, левый канал (Белый)
3.  Выход на сабвуфер (Зеленый)
4.  Аудио выход, правый канал (Красный)
5.  Видео выход (Желтый)
6.  Разъём ISO, часть А
7.  Разъём ISO, часть В
8.  «–» питания/корпус (Черный)
9.  «+» питания/линия зажигания (Красный)
10.  Питание радиоантенны (Синий)
11.  К стояночному тормозу (Оранжевый)
12.  К камере заднего вида (Розовый)

13.  Память (12В+) (Желтый)
14.  Тыловой правый громкоговоритель (+) (Пурпурный)
15.  Тыловой правый громкоговоритель (-)

(Пурпурный/Черный)

16.  Фронтальный правый громкоговоритель (+) (Серый)
17.  Фронтальный правый громкоговоритель (-)

(Серый/Черный)

18.  Фронтальный левый громкоговоритель (+) (Белый)
19.  Фронтальный левый громкоговоритель (-)

(Белый/Черный)

20.  Тыловой левый громкоговоритель (+) (Зеленый)
21.  Тыловой левый громкоговоритель (-)

(Зеленый/Черный)

8

ПОДСОЕДИНЕНИЯ

1

2
3

4
5

14

5

8

6

7

9

10

11

12

13

16
17

18
19

20

21
