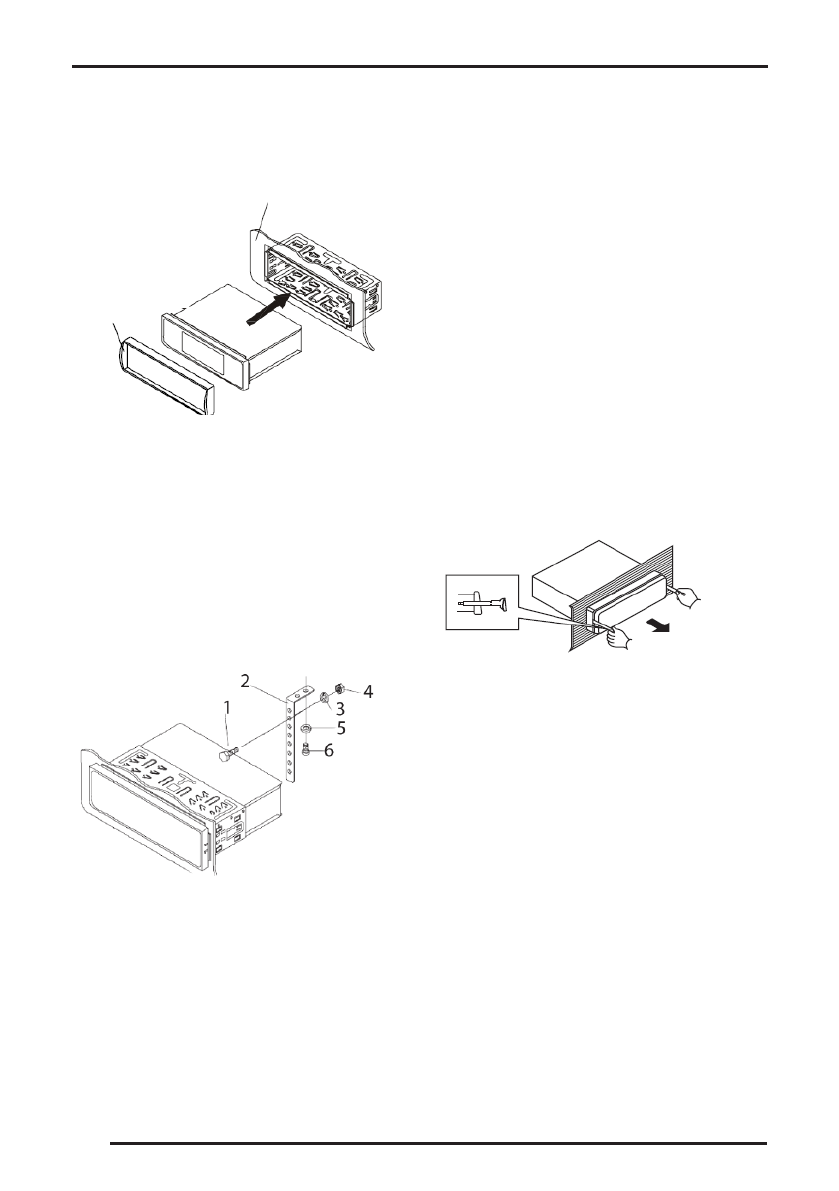

8.  Аккуратно вставьте проигрыватель в монтаж-

ную раму до щелчка фиксаторов, следя при

этом за положением подключенных проводов,

чтобы случайно не повредить их.

1

2

1. Приборная панель
2. Обрамление

9.  Закрепите тыловую часть ресивера при помо-

щи монтажного болта, металлической скобы,

гайки 5 мм и пружинной шайбы, другую часть

монтажной скобы закрепите с помощью винта

5х25 мм, как показано на рисунке. При необхо-

димости изогните скобу. Обратите внимание,

что короткий конец крепежного болта должен

быть направлен к ресиверу, а длинный – к

приборной панели.

1. Крепежный болт
2. Металлическая скоба
3. Пружинная шайба
4. Гайка
5. Шайба
6. Винт-саморез

10.  Подсоедините провод к минусовой клемме ав-

томобильного аккумулятора. Установите об-

рамление и переднюю панель (см. раздел

«Установка и снятие передней панели»).

Порядок извлечения аппарата

Убедитесь, что зажигание выключено. Отсоедините
провод от минусовой клеммы аккумулятора авто-
мобиля.
Снимите металлическую скобу с задней стенки
устройства (если она устанавливалась ранее).
Нажмите кнопку снятия передней панели и снимите ее.
Аккуратно снимите обрамление, потянув его на себя.
Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из рамки, по-
тянув его на себя.

6

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
