строя ресивер (привести к сбоям в работе) или по-
вредить электрическую систему автомобиля.

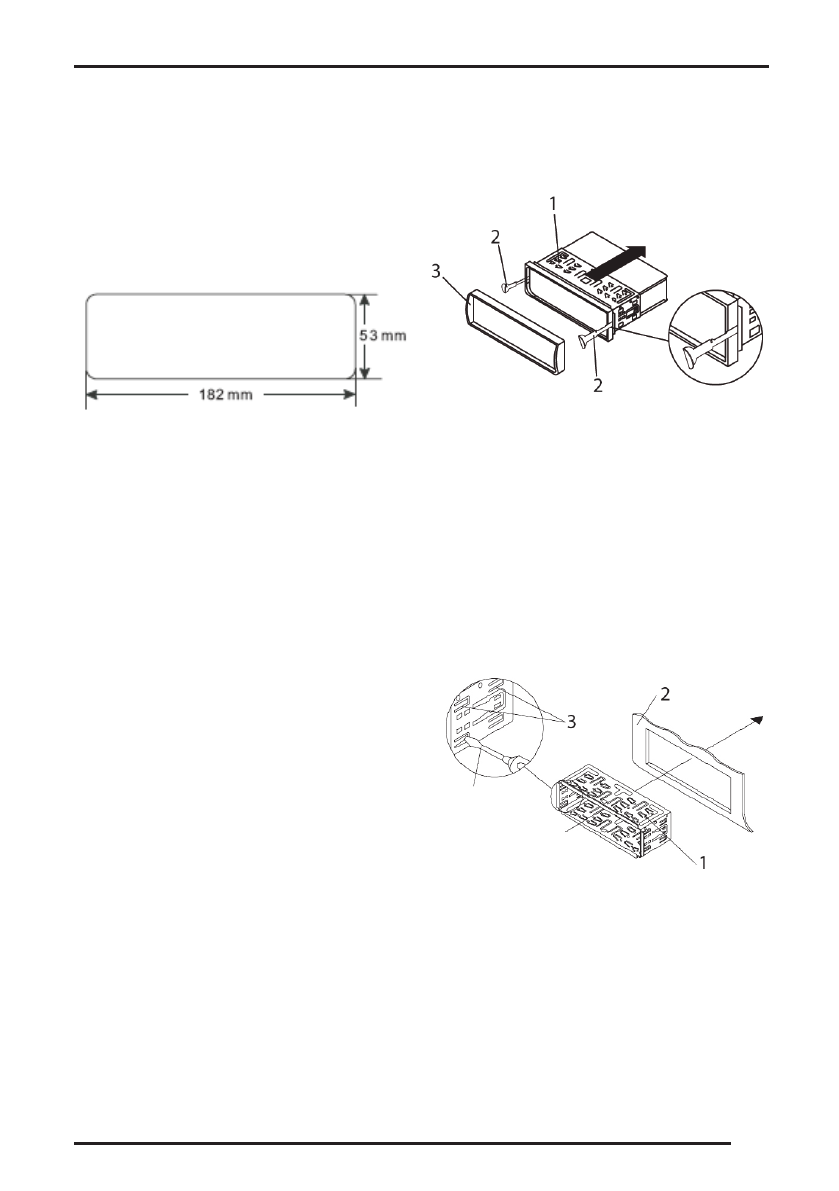

Фронтальный монтаж

Для правильной установки устройства отсек при-
борной панели должен соответствовать следую-
щим размерам:

Перед началом установки устройства проверьте
правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсое-

дините провод от «-» клеммы аккумулятора

автомобиля.

2. Отсоедините провода и антенну, если она ис-

пользовалась для пробного включения.

3. Нажмите кнопку снятия передней панели и

снимите переднюю панель (см. раздел «Уста-

новка и снятие передней панели»).

4. Снимите обрамление.
5. Вставьте до упора ключи, входящие в ком-

плект поставки ресивера, в пазы на боковых

поверхностях передней панели. Извлеките ре-

сивер из монтажной рамы.

Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из монтажной
рамы.

1. Монтажная рама
2. Ключи
3. Обрамление

6. Вставьте монтажную раму (без ресивера) в от-

сек приборной панели и отогните «язычки»

при помощи отвертки. Не все «язычки» подхо-

дят под размер приборной панели автомоби-

ля, выберите наиболее подходящие.

1. Монтажная рама
2. Приборная панель
3. Язычки
4. Отвертка

7. Подсоедините к проигрывателю разъемы пи-

тания и динамиков, другие провода и кабели,

разъем антенны. Убедитесь, что провода ни-

где не пережаты.

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
