Руководство по эксплуатации

•

SDD-T4200

9

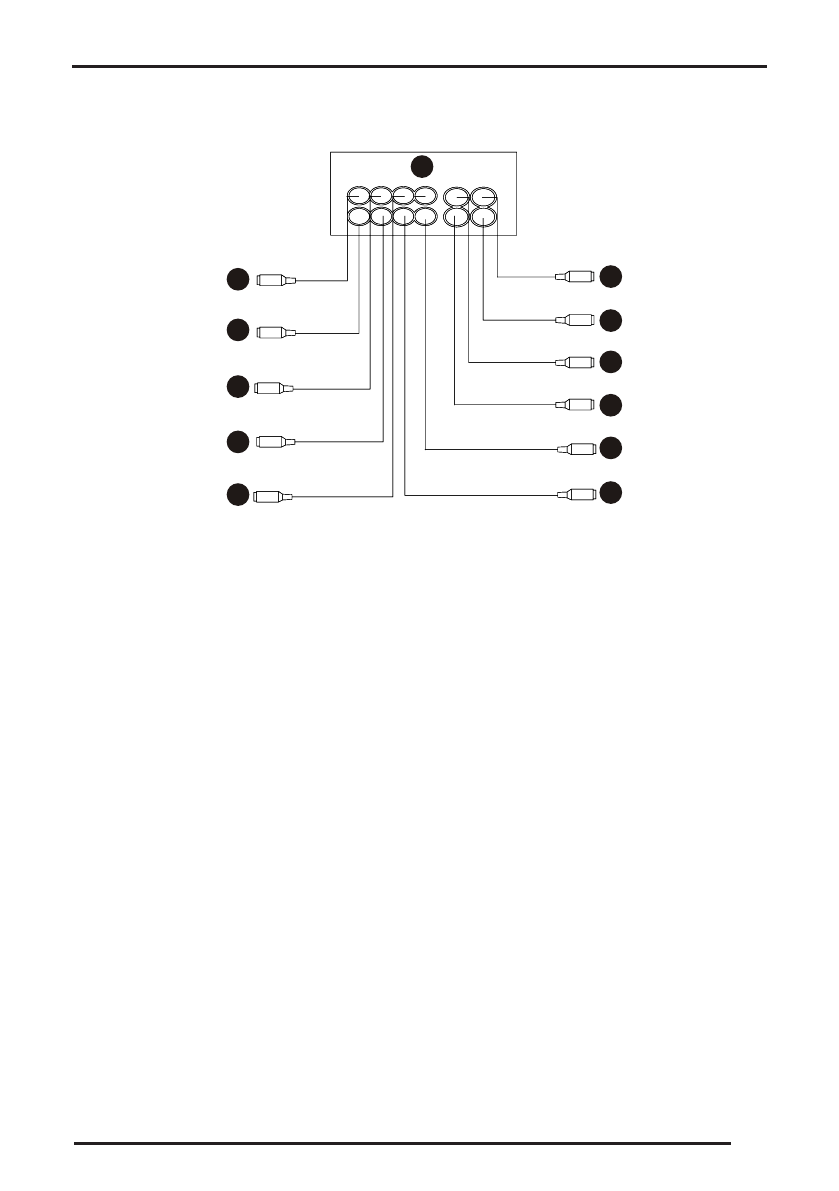

схема аудио и видео присоединений

RCA разъёмы

1.

Видео вход с камеры заднего вида (желтый/

2.

черный)
Аудио вход с внешнего источника (правый ка-

3.

нал) (серый/красный)
Видео выход 1 (желтый/черный)

4.

Видео выход 2 (желтый/черный)

5.

Аудио вход с внешнего источника (левый ка-

6.

нал) (серый/белый)

Фронтальный правый аудио выход (красный/

7.

коричневый)
Фронтальный левый аудио выход (коричне-

8.

вый/белый)
Тыловой правый аудио выход (красный/черный)

9.

Тыловой левый аудио выход (черный/белый)

10.

Видео вход с внешнего источника (серый/желтый)

11.

Аудио выход на сабвуфер (черный/черный)

12.

1

2

7

8

9

10

11

12

3

4

5

6
