Руководство по эксплуатации

•

SDD-T4200

ПОДсОеДинениЯ

Многие автомобили оборудованы ISO разъемами, которые находятся за приборной панелью автомобиля,

что делает выполнение подсоединений проще. Другие точки подсоединения находятся также в прибор-

ной панели. Если в вашем автомобиле отсутствует ISO разъем, рекомендуется приобрести и установить

его в автомобиль дополнительно, для этого проконсультируйтесь с дилером Вашей марки автомобиля.

вНиМаНиЕ:

Если подсоединения выполнены неправильно, это может вызвать повреждение изделия, в

таком случае прибор не подлежит ремонту по гарантии.

выполняйте присоединения в точном соответствии со схемой присоединений. в случае воз-

никновения сомнений в правильности присоединения – обратитесь за консультацией в сер-

висный центр производителя.

тщательно изолируйте все неиспользованные провода.

провода (и «+» и «-»), идущие на громкоговорители должны быть изолированы как от корпу-

са автомобиля, так и от источника +12в.

Не соединяйте между собой провода, идущие на громкоговорители разных каналов.

соблюдайте полярность присоединения к громкоговорителям.

суммарное  сопротивление  громкоговорителей,  подключенных  к  одному  каналу  должно

быть не менее 4 ом.

Не присоединяйте несколько громкоговорителей к выходу одного канала.

провод питания радиоантенны (синий) нельзя подключать к цепям с суммарным током по-

требления более 100ма (0.1а). Не соединяйте этот провод с корпусом автомобиля.

8

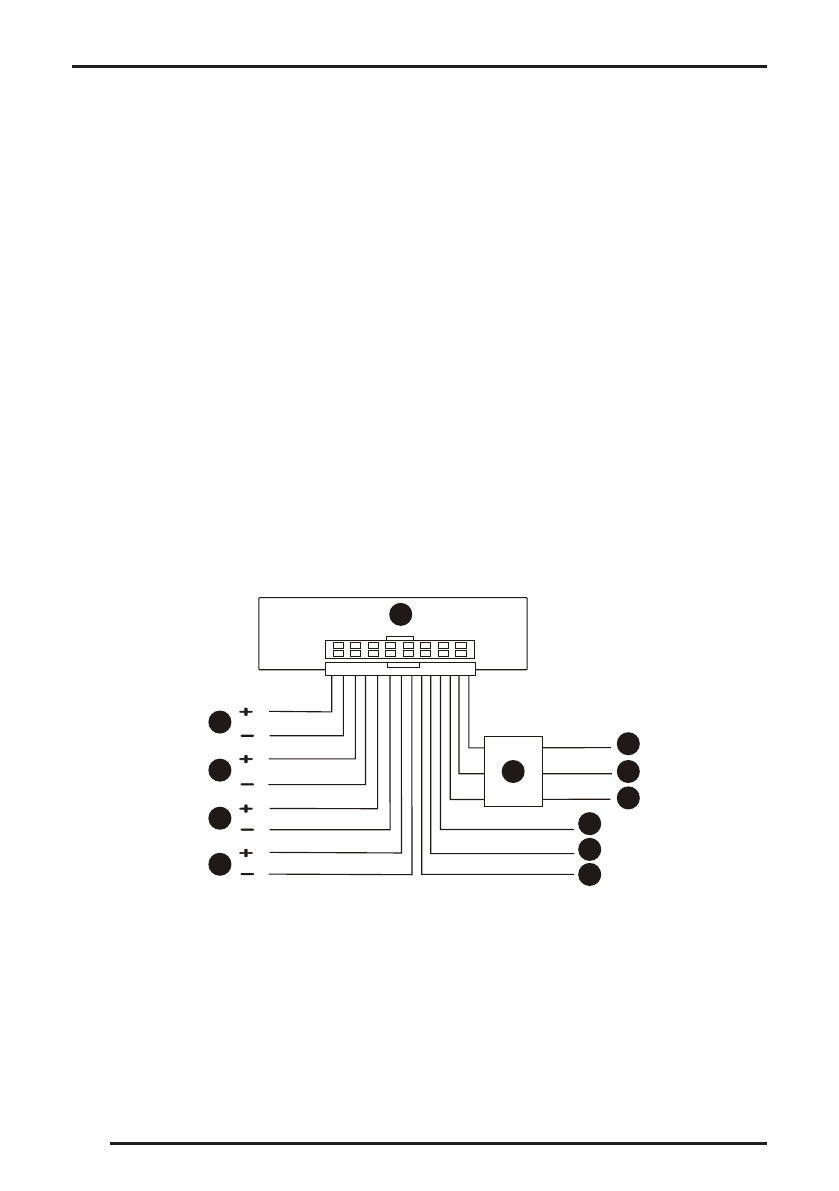

схема основных присоединений

1

6

2

7

8
9

10
11
12

3

4

5

Головное устройство

1.

Тыловой  левый  громкоговоритель  (зеленый

2.

(+) и зеленый/черный (-))
Тыловой  правый  громкоговоритель  (пурпур-

3.

ный (+) и пурпурный/черный (-))
Фронтальный  правый  громкоговоритель  (се-

4.

рый (+) и серый/черный (-))
Фронтальный  левый  громкоговоритель  (бе-

5.

лый (+) и белый/черный (-))
Коробка фильтра/предохранителя

6.

Питание +12В постоянно /Память настроек (+)

7.

(Желтый)
Питание /Масса (-) (Черный)

8.

Питание  +12  при  включенном  зажигании  (+)

9.

(Красный)
Питание  радиоантенны  (+  при  включенном

10.

приёмнике, выход 100мА), (Синий)
Провод включения просмотра изображения с

11.

камеры заднего вида (+) (Розовый)
Провод  к  выключателю  лампы  стояночного

12.

тормоза (-) (Коричневый)
