Руководство по эксплуатации

•

SDD-T4200

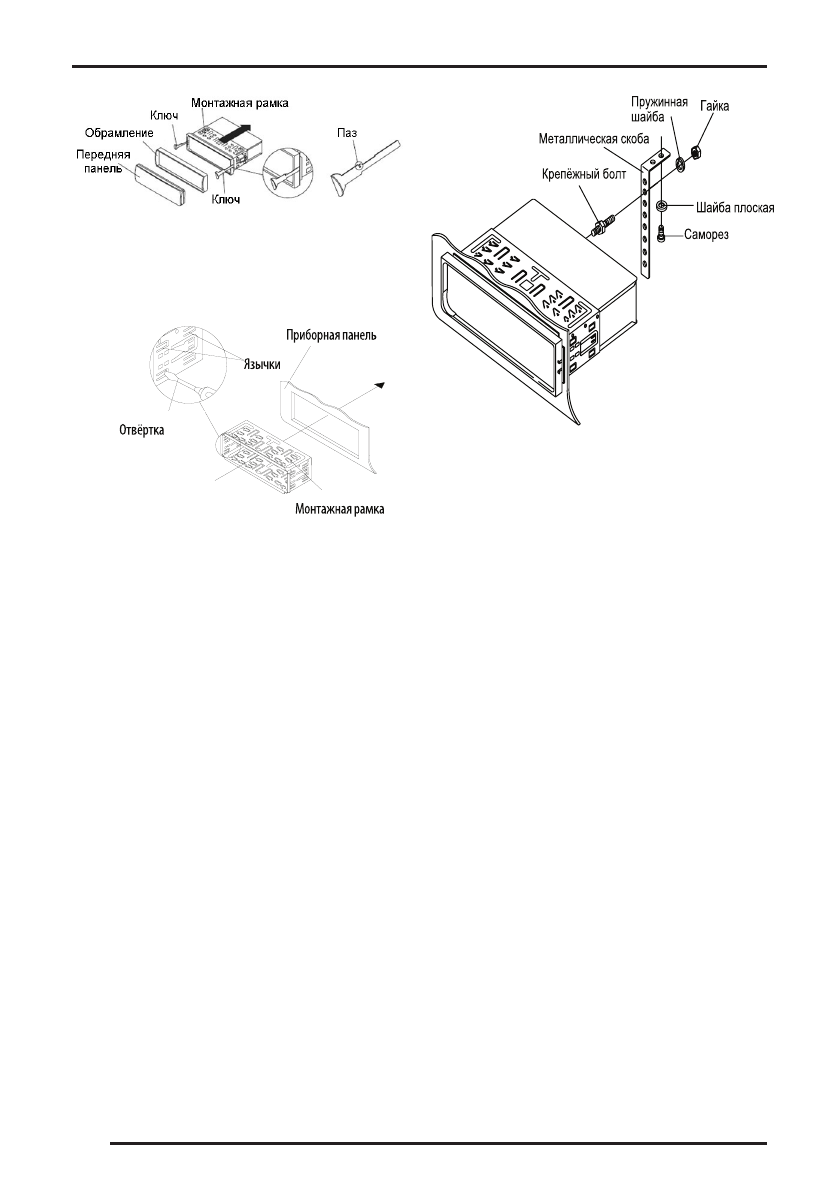

Вставьте монтажную раму (без ресивера) в отсек

1.

приборной  панели  и  отогните  «язычки»  при  по-

мощи  отвертки.  Не  все  «язычки»  подходят  под

конструкцию приборной панели конкретного ав-

томобиля, выберите наиболее подходящие.

Подсоедините  к  проигрывателю  разъемы  пи-

2.

тания  и  динамиков,  другие  провода  и  кабели,

разъем антенны. Убедитесь, что провода нигде

не пережаты.
Аккуратно  вставьте  проигрыватель  в  монтаж-

3.

ную  раму  до  щелчка  фиксаторов,  следя  при

этом  за  положением  подключенных  проводов,

чтобы случайно не повредить их.
Закрепите  тыловую  часть  ресивера  при  помо-

4.

щи  монтажного  болта,  металлической  скобы,

гайки  5  мм  и  пружинной  шайбы,  другую  часть

монтажной  скобы  закрепите  с  помощью  винта

5х25 мм, как показано на рисунке. При необхо-

димости  изогните  скобу.  Обратите  внимание,

что  короткий  конец  крепежного  болта  должен

быть направлен к ресиверу, а длинный – к при-

борной панели.

Подсоедините  провод  к  «-»  клемме  автомо-

5.

бильного аккумулятора.
  Установите  обрамление  и  переднюю  панель

6.

(см. раздел «Установка и снятие передней пане-

ли»).

6
