9
ISO Connection table
Function
Location
Connector A
Connector B
1
-
Rear right (+) - Blue
2
-
Rear right (-) - Blue/White
3
-
Front right (+) - Grey
4
Battery +12V/Yellow
Front right (-) - Grey/White
5
Auto Antenna/Orange
Front left (+) - Green
6
-
Front left (-) - Green/White
7
Ignition/Red
Rear left (+) - Brown
8
Ground/Black
Rear left (-) - Brown/White
Note: Power antenna wire is intended for power supply of the antenna and for remote control of an
additional amplifier.

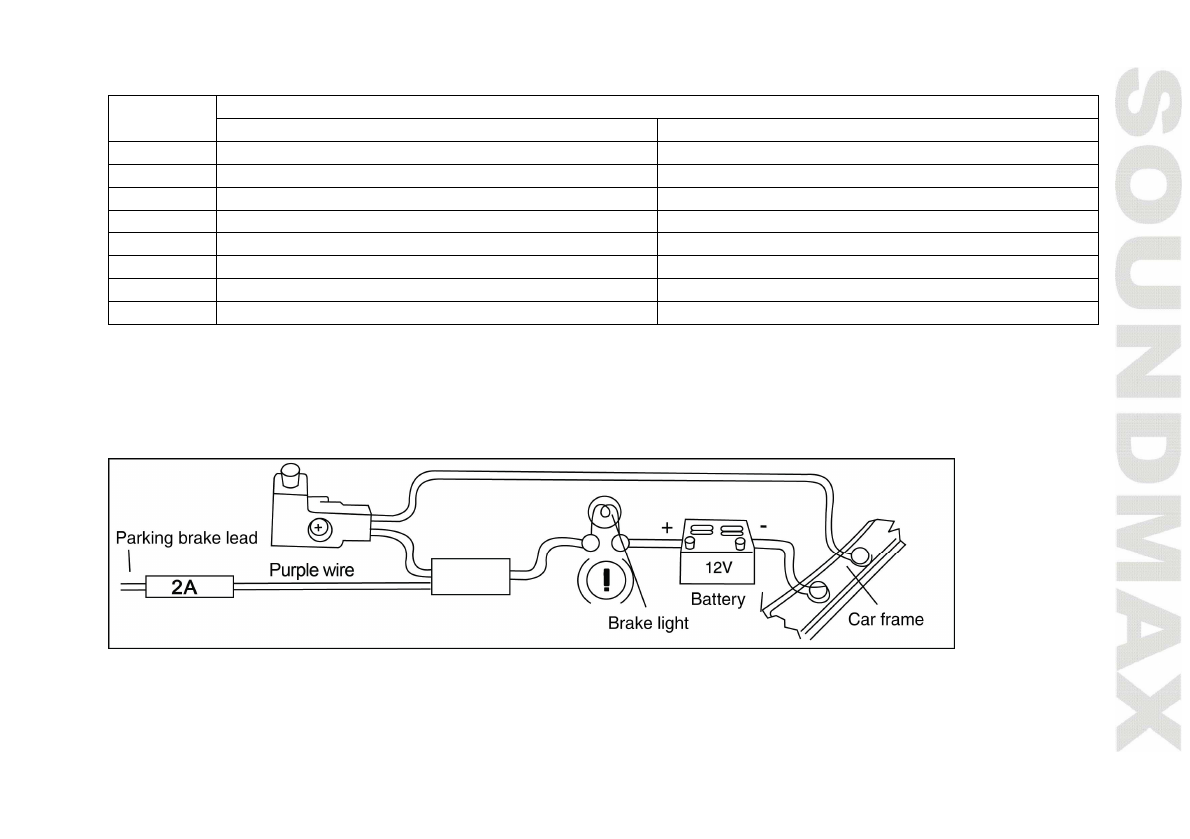

Parking wire connection
If parking cable is connected to hand brake switch, the video display of the monitor will be controlled by
driving status, system setup and input video sources. When the car is moving ahead, if the video disc is
played, the screen shows “Warning! Please stop watch video player”, and blank screen. The warning screen
will prevent the driver from watching images.
