6

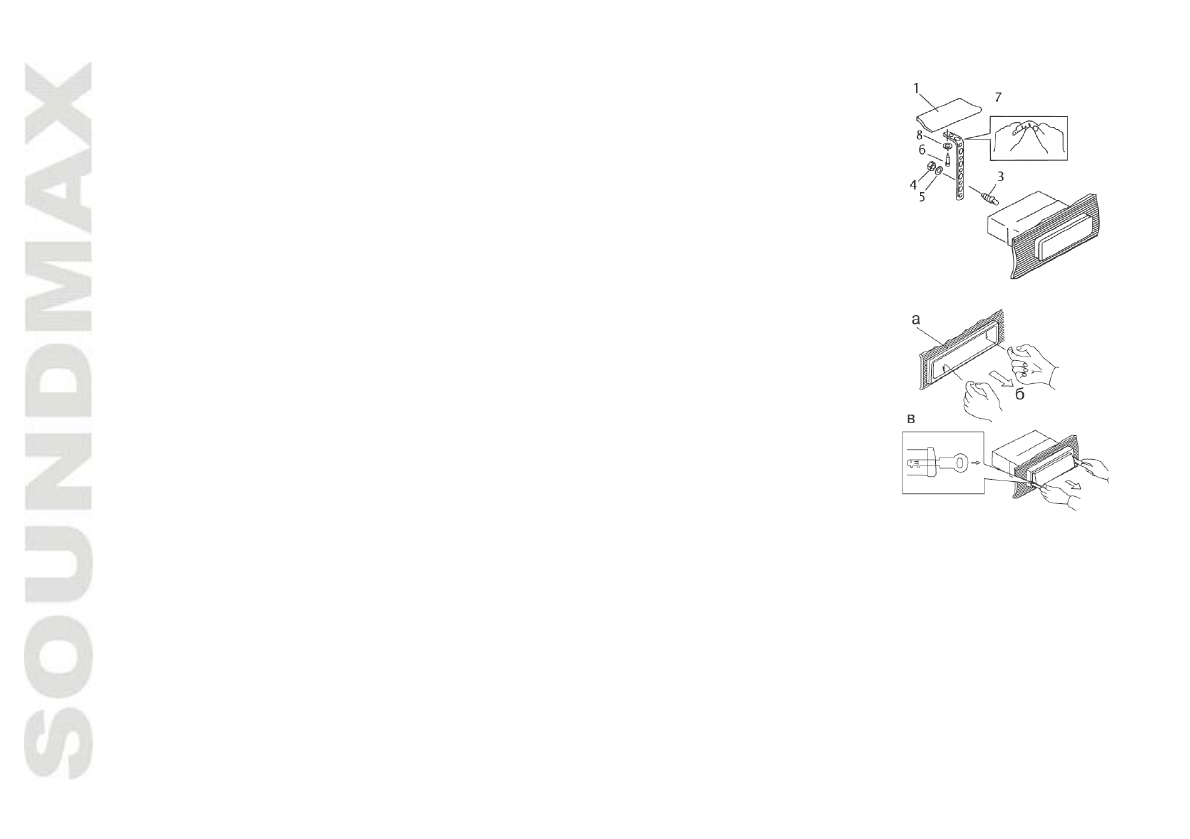

1. Install  the  sleeve  into  the  dashboard;  ensure  it  is  installed  with  the  correct  side  and  there  are  no

obstacles (wires, dashboard elements, etc) for the unit installation.

2. After installing the sleeve into the dashboard, bend tabs fitting to the size of the

dashboard to fix the sleeve in place.

3. Use  the  metal  strap  to  fix  the  rear  side  of  the  unit.  Determine  a  place  for  fixing

and  install  the  strap  as  shown  in  the  picture.  You  can  bend  the  strap  to  the

needed angle with your hands.

4. Make the necessary wire connections. Ensure the connections are correct.

5. Install the unit into the sleeve until the side locks are fixed.

Dismantling the unit

 – Trim frame

 – Frame uninstall direction

 – Release key insertion

1. Switch off the unit and detach the front panel.

2. Insert  your  fingers  into  the  groove  in  the  front  side  of  the  trim  frame  (apply

some effort to detach the frame). Pull the frame to detach it.

3. Insert the supplied release keys into the both sides of the unit body to click, as

shown in the picture. To extract the unit from the dashboard, pull the release

keys or the unit body to pull it out. Before detaching the unit, ensure it is not

fixed with the metal strap.

Trim frame installation

To install the trim frame, press it to the unit body and push it to fix it in place. This should be done before

installing the front panel; otherwise you are not able to install the trim frame. When the trim frame being

installed, the side with the groove should face down and fixed first.

2. DIN REAR-MOUNT (Method B)

For this method, use the screw holes in the lateral sides of the unit. Fix the unit with the help of the factory

radio mounting brackets.
