9

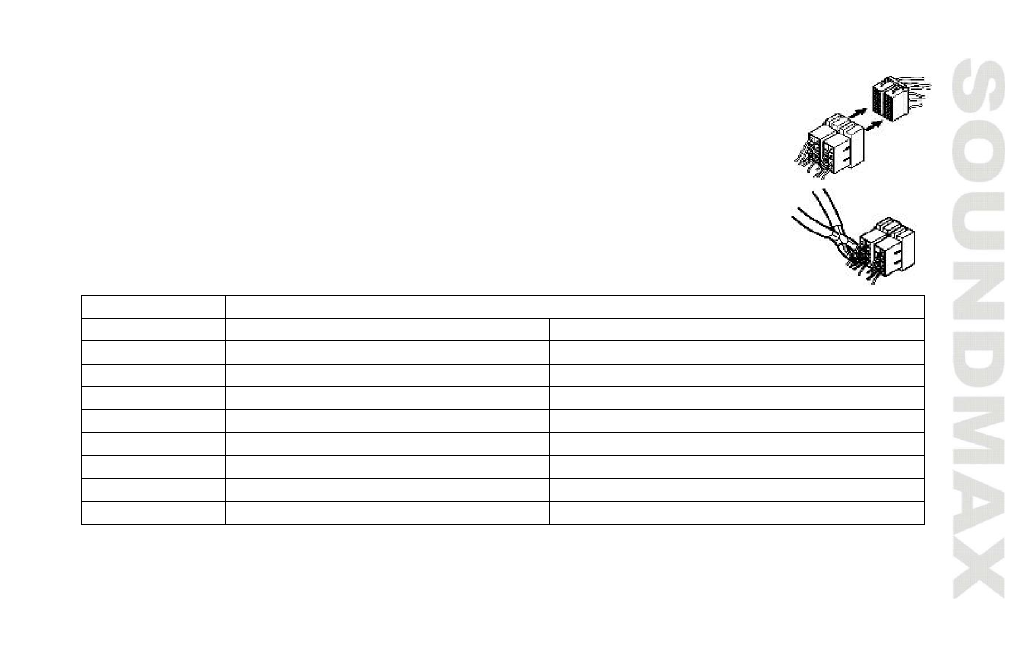

Using the ISO Connector

1.  If  your  car  is  equipped  with  the  ISO  connector,  then  connect  the  ISO

connectors as illustrated.

2.  For  connections  without  the  ISO  connectors,  check  the  wiring  in  the

vehicle  carefully  before  connecting,  incorrect  connection  may  cause
serious damage to this unit.

Cut  the  connector,  connect  the  colored  leads  of  the  power  cord  to  the  car
battery as shown in the colour code table below for speaker and power cable
connections.

Location

FUNCTION

Connector A

Connector B

1

-

Rear Right(+)---Purple

2

-

Rear Right(-)---Purple/Black

3

-

Front Right(+)---Grey

4

Battery 12V (+)/yellow

Front Right(-)---Grey/Black

5

Auto Antenna/blue-white

Front Left(+)---White

6

-

Front Left((-)---White/Black

7

Ignition/red

Rear Left(+)---Green

8

Ground/black

Rear Left(-)---Green/Black

Auto  antenna  wire  is  intended  for  power  supply  of  the  antenna  and  for  remote  control  of  an
additional amplifier.
