1.

Install the sleeve into the dashboard;  ensure it is installed with the correct side and there
are no obstacles (wires, dashboard elements, etc) for the unit installation.

2.

After  installing  the  sleeve  into  the  dashboard,  bend  tabs  fitting  to  the  size  of  the
dashboard to fix the sleeve in place.

3.

Use the metal strap to fix the rear side of the unit. Determine a place for fixing and install
the  strap  as  shown  in  the  picture.  You  can  bend  the  strap  to  the  needed  angle  with  your
hands.

4.

Make the necessary wire connections. Ensure the connections are correct.

5.

Install the unit into the sleeve until the side locks are fixed.

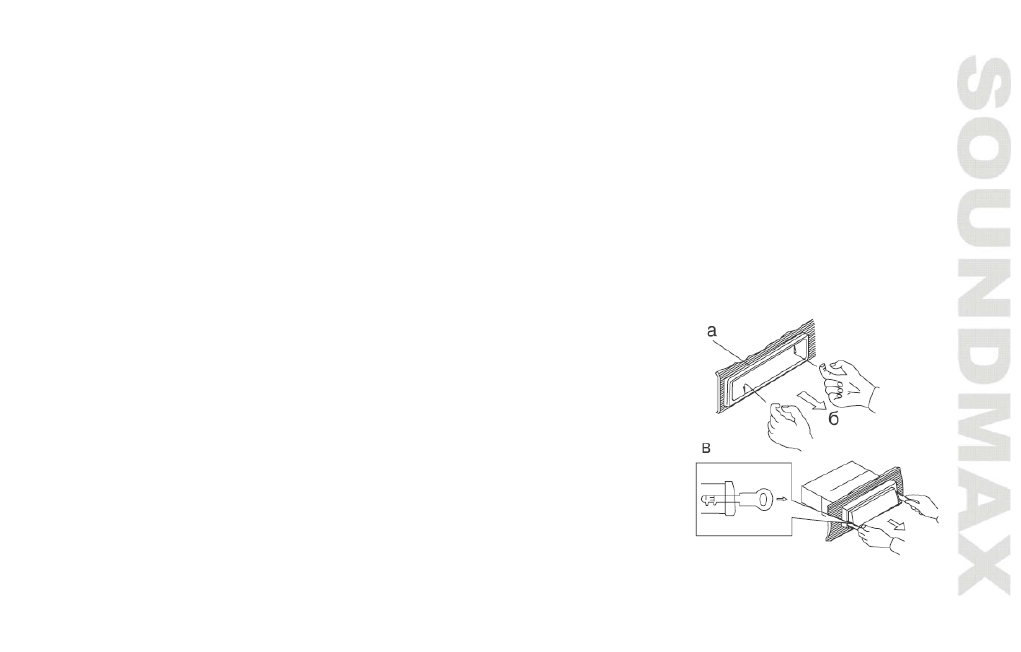

Dismantling the unit

а – Trim frame
б – Frame uninstall direction
в – Release key insertion

1.

Switch off the unit.

2.

Insert  your  fingers  into  the  groove  in  the  front  side  of  the
trim  frame  (apply  some  effort  to  detach  the  frame).  Pull
the frame to detach it.

3.

Insert  the  supplied  release  keys  into  the  both  sides  of  the
unit  body  to  click,  as  shown  in  the  picture.  To  extract  the
unit  from  the  dashboard,  pull  the  release  keys  or  the  unit
body to pull it out. Before detaching the  unit, ensure it is not
fixed with the metal strap.
