38

Jeśli na skutek przepalonego
bezpiecznika nie można otworzyć
przedniego panelu

1

Kluczem zwalniającym (dostarczony z
osprzętem), nacisnąć klamrę zaciskową,
umieszczoną po wewnętrznej stronie
przedniej osłony i zwolnić przednią
osłonę.

2

Powtórzyć operacje opisane pod
etapem 1 również po lewej stronie.
Przednia osłona została usunięta.

3

Kluczem zwalniającym wciśnij klamrę
umieszczoną na lewej ściance
urządzenia i wysuwaj lewą ściankę
urządzenia dopóki zaczep nie znajdzie
się poza płytą montażową.

4

Powtórzyć operacje opisane pod
etapem 3 również po prawej stronie.

5

Wysunąć sprzęt z płyty montażowej.

Klucz (znajduje się w
wyposażeniu)

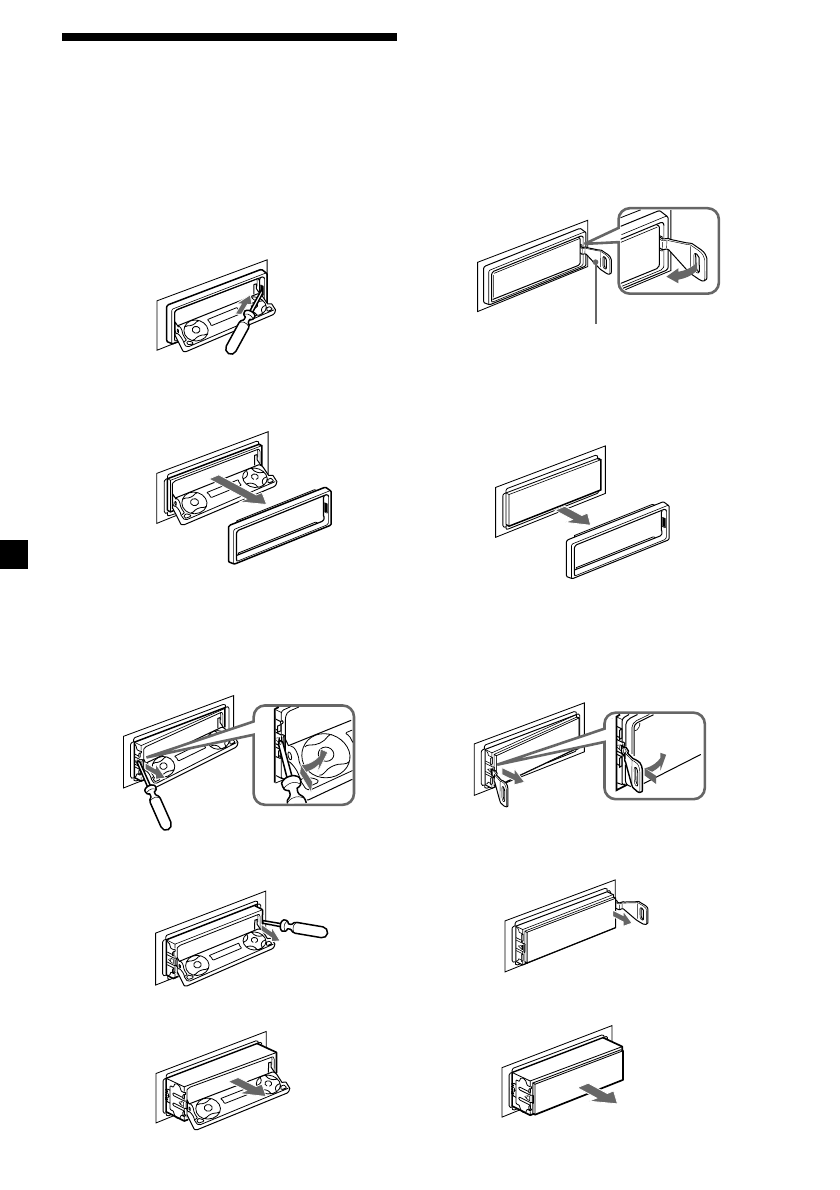

Wymontowanie sprzętu

Przy otwartym panelu przednim

1

Należy nacisnąć przycisk

(OPEN)

umieszczony na urządzeniu, a następnie
klamrę zaciskową umieszczoną po
wewnętrznej stronie przedniej osłony
zwolnić przez naciskanie jej cienkim
śrubokrętem i delikatnie usunąć
przednią osłonę.

2

Powtórzyć operacje opisane pod
etapem 1 również po lewej stronie.
Przednia osłona została usunięta.

3

Cienkim śrubokrętem zwolnić klamrę
zaciskową przez naciśnięcie klamry po
lewej stronie sprzętu i wysuwać lewą
stronę sprzętu dopóki zacisk nie
znajdzie się poza powierzchnią płyty
montażowej.

4

Powtórzyć operacje opisane pod
etapem 3 również po prawej stronie.

5

Wysunąć sprzęt z płyty montażowej.
