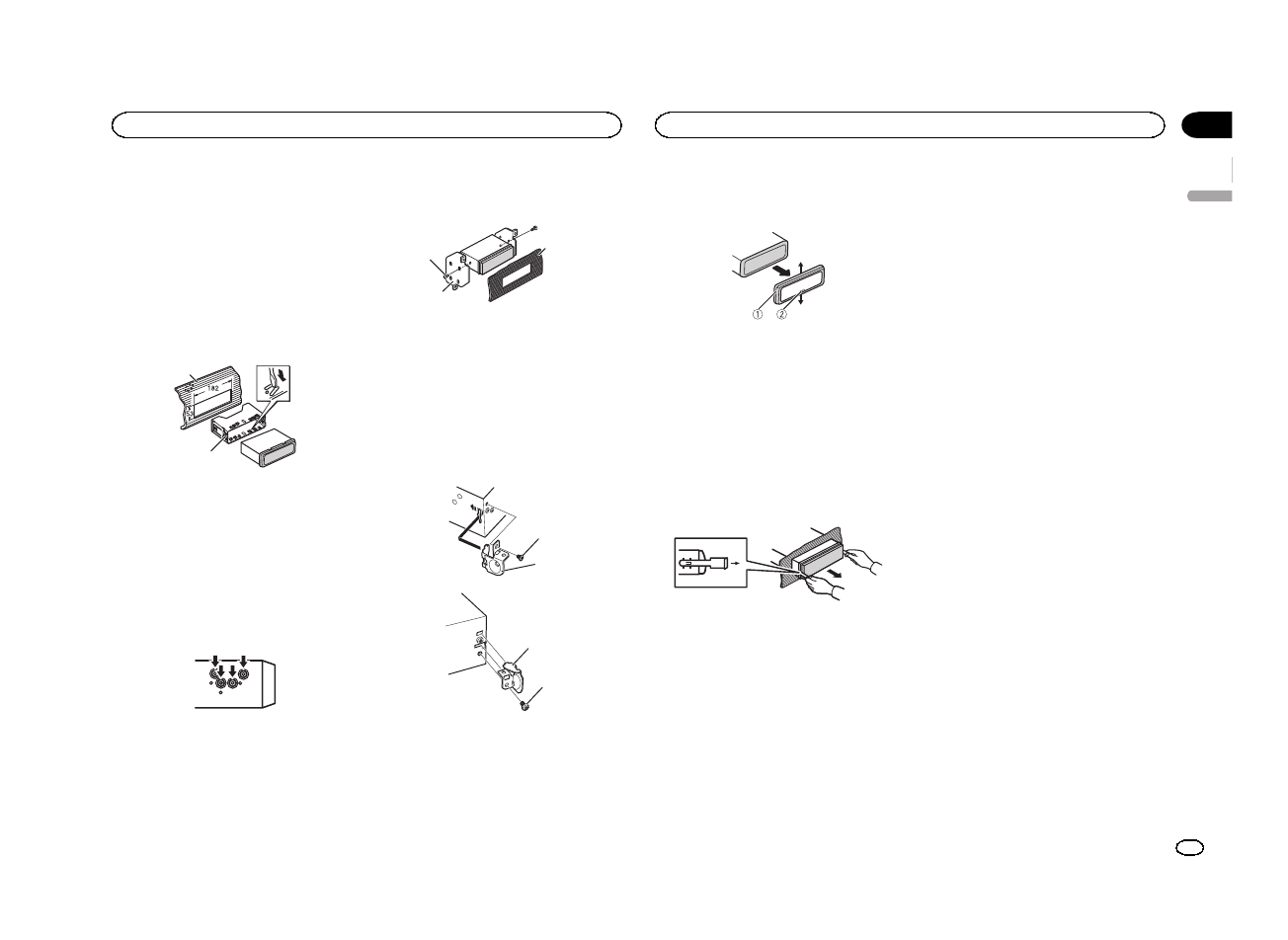

DIN Front-mount

1

Insert the mounting sleeve into the dash-

board.

For installation in shallow spaces, use the sup-
plied mounting sleeve. If there is enough space,
use the mounting sleeve that came with the ve-
hicle.

2

Secure the mounting sleeve by using a

screwdriver to bend the metal tabs (90°) into
place.

1

2

1

Dashboard

2

Mounting sleeve

#

Make sure that the unit is installed securely in

place. An unstable installation may cause skipping
or other malfunctions.

DIN Rear-mount

1

Line up the holes on the mounting brack-

et with the holes on the sides of the unit to
attach the bracket.

2

Screw in one screw on each side to hold

the unit in place.

1

2

3

1

Tapping screw (5 mm × 8 mm)

2

Mounting bracket

3

Dashboard or console

Using the included bracket

You can also use the included bracket to mount
the unit. Check to make sure that the included
bracket matches your particular model of ve-
hicle and then attach it to the unit as shown
below.

2

1

1

2

1

Screw

2

Bracket

Removing the unit

1

Remove the trim ring.

1

Trim ring

2

Notched tab

!

Releasing the front panel allows easier ac-
cess to the trim ring.

!

When reattaching the trim ring, point the
side with the notched tab down.

2

Insert the supplied extraction keys into

both sides of the unit until they click into
place.

3

Pull the unit out of the dashboard.

Removing and re-attaching the
front panel

You can remove the front panel to protect your
unit from theft.
For details, refer to

Removing the front panel

and

Re-attaching the front panel

on page 4.
