Установка комплекта

Если  в  вашем  автомобиле  необходимо

использовать установочный комплект для

монтажа данного устройства, прикрепите

устройство  к  монтажной  плате  из  этого

к о м п л е к т а ,   с л е д у я   п р и л а г а е м ы м   к

комплекту инструкциям.

1.   Подключите  все  провода  и  проверьте

р а б от у   ус т р о й с т ва ,   к а к   о п и с а н о   в

инструкциях  по  установке  монтажной

обоймы.

2.   Установите  узел  радио  и  монтажной

п л а т ы   в   п р и б о р н у ю   п а н е л ь   в

с о о т в е т с т в и и   с   и н с т р у к ц и я м и   и з

комплекта установки.

3.   Ус т а н о в и т е   н а   м е с т о   о б л и ц о в к у

приборной панели.

Установка ISO

На  боковых  панелях  корпуса  данного

устройства имеются отверстия с резьбой,

которые в некоторых автомобилях можно

использовать  для  крепления  устройства

к  заводским  монтажным  кронштейнам.

З а   п о м о щ ь ю   в   т а к о й   у с т а н о в к е

о б р а щ а й т е с ь   в   м е с т н о е   а т е л ь е   п о

установке автомобильных стереосистем.

1.   С н и м и т е   ш т а т н у ю   м а г н и т о л у   с

приборной  панели  или  центральной

консоли.  Сохраните  весь  крепеж,  он

пона добится  при  установке  новой

магнитолы.

Установка

2.   Аккуратно  отщелкните  пластиковую

р а м к у   в   п е р е д н е й   ч а с т и   к о р п у с а

н о в о г о   у с т р о й с т в а .   С н и м и т е   и

выбросьте рамку.

3.   С н и м и т е   з а в о д с к и е   м о н т а ж н ы е

кронштейны  с  штатного  устройства

и   п р и к р е п и т е   и х   к   н о в о м у .   Н е

используйте  винты  размером  более

M 5   x   6   м м .  Б о л е е   д л и н н ы е   в и н т ы

могут  повредить  компоненты  внутри

корпуса.

4.   П о д к л ю ч и т е   в с е   п р о в о д а   н о в о г о

устройства, как описано в инструкциях

по установке монтажной обоймы.

5.   Ус т а н о в и т е   н о в о е   у с т р о й с т в о   в

приборную  панель  или  центральную

консоль, выполнив процедуру с шага 1 в

обратном порядке.

Плавкий предохранитель

При  замене  плавкого  предохранителя

в ы б и р а й т е   н о в ы й   п р е д о х р а н и т е л ь

соответствующего  типа  и  силы  тока.

П р и   и с п о л ь з о в а н и и   н е п о д х о д я щ и х

плавких  предохранителей  возможно

повреждение устройства.

Подключение аккумулятора

Закончив  прокладку  проводов,  вновь

п о д к л ю ч и те   от р и ц ате л ь н у ю   к л е м м у

аккумулятора.

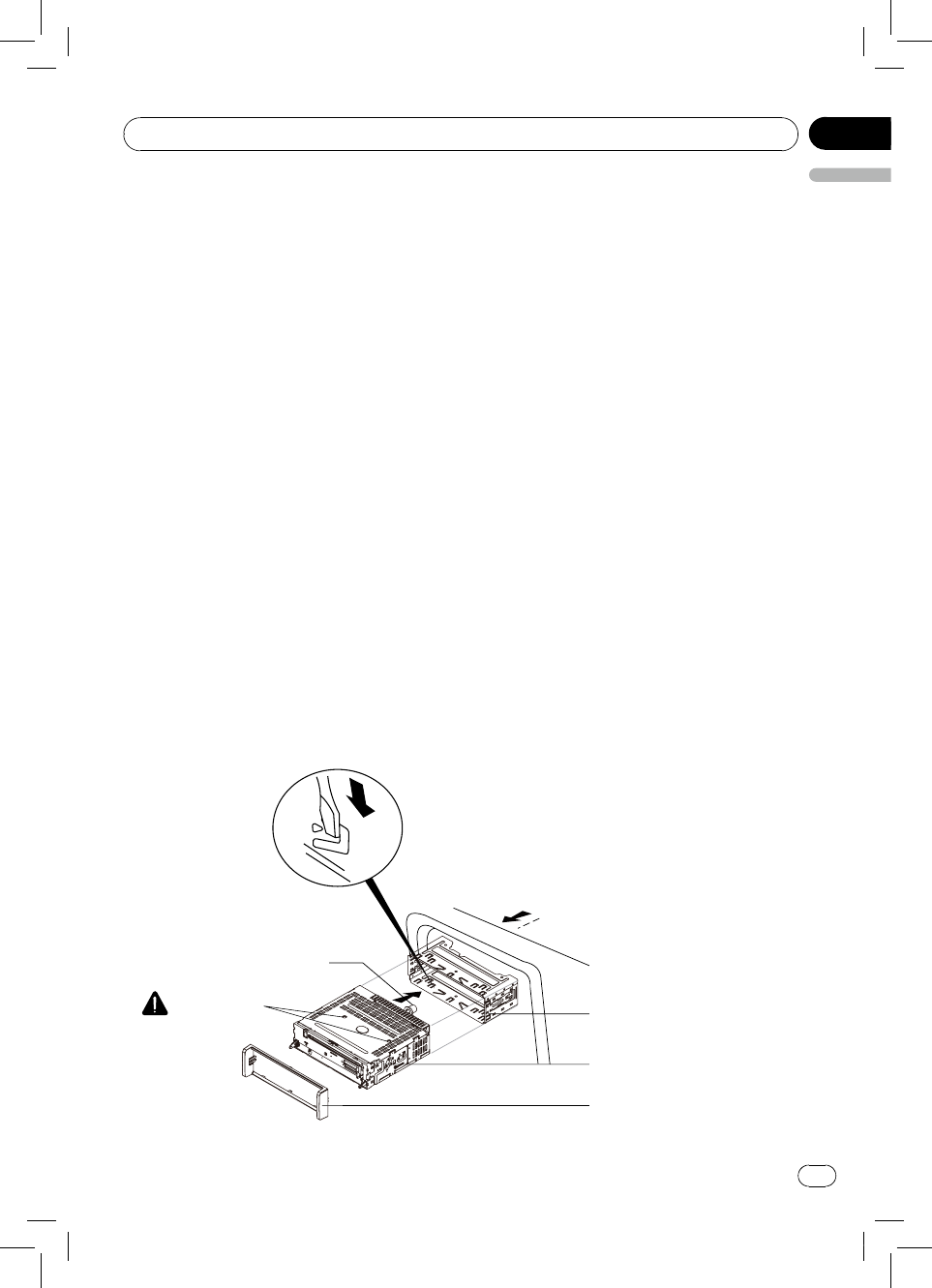

Резиновая  подушка

монтажного болта

Отвертка

1.  Монтажная обойма

Транспортировочные

винты

2.  Вид устройства сзади

Примечание

Правильно устанавливайте облицовочную панель. Ее верхняя сторона тоньше нижней.

3. Обрезной лист
