10

Примечание:

В зависимости от типа автомобиля, функ-
ции 3* и 5* могут различаться. В этом слу-
чае подключите 2* к 5*, а 4* к 3*.

12.

1. Гнездо микрофона автоматической эквализации

Вытяните гнездо микрофона автоматической эквализации
из приборной панели так, чтобы обеспечить возможность
подключения или отключения микрофона даже после уста-
новки этого устройства.

2. Гнездо антенны

15 см

3. Это устройство

15 см

4. Вход IP-BUS (синий)

5. Кабель IP-BUS

15 см

6. Проигрыватель
Малти КД (прода-
ется отдельно)

13. Подключите контакты
одного цвета друг к другу.

7. Блок питания

8. Кабель блока питания

Надежно подключите кабель
блока питания, чтобы он не
мог легко отсоединиться.

14. Колпак (1* )
Если этот разъем не используется,
не удаляйте колпак.

15. Желтый (3* )
Резерв (или До-
полнительно)

16. Желтый (2* )

К разъему, на который питание по-
дается постоянно, независимо от
положения ключа зажигания.

18. Красный (5* )
Дополнительно
(или Резерв)

17. Держатель
предохранителя

19. Красный (4* )

К электрическому разъему, управ-
ляемому ключом зажигания (12 В
постоянного тока) включение/вык-
лючение.

20. Резистор-предохранитель

20. Резистор-предохранитель

21. Оранжевый/белый
К разъему переключателя подсветки

22. Черный (земля)
К металлическому кузову автомобиля.

23. Разъем ISO

Примечание:

В некоторых автомобилях разъем ISO мо-
жет быть разделен надвое. В этом случае
подключите оба разъема.

24. Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите его
к контакту Audio Mute (приглушение звука) на сотовом те-
лефоне. Если Вы этого не сделаете, не подключайте кон-
такт Audio Mute.

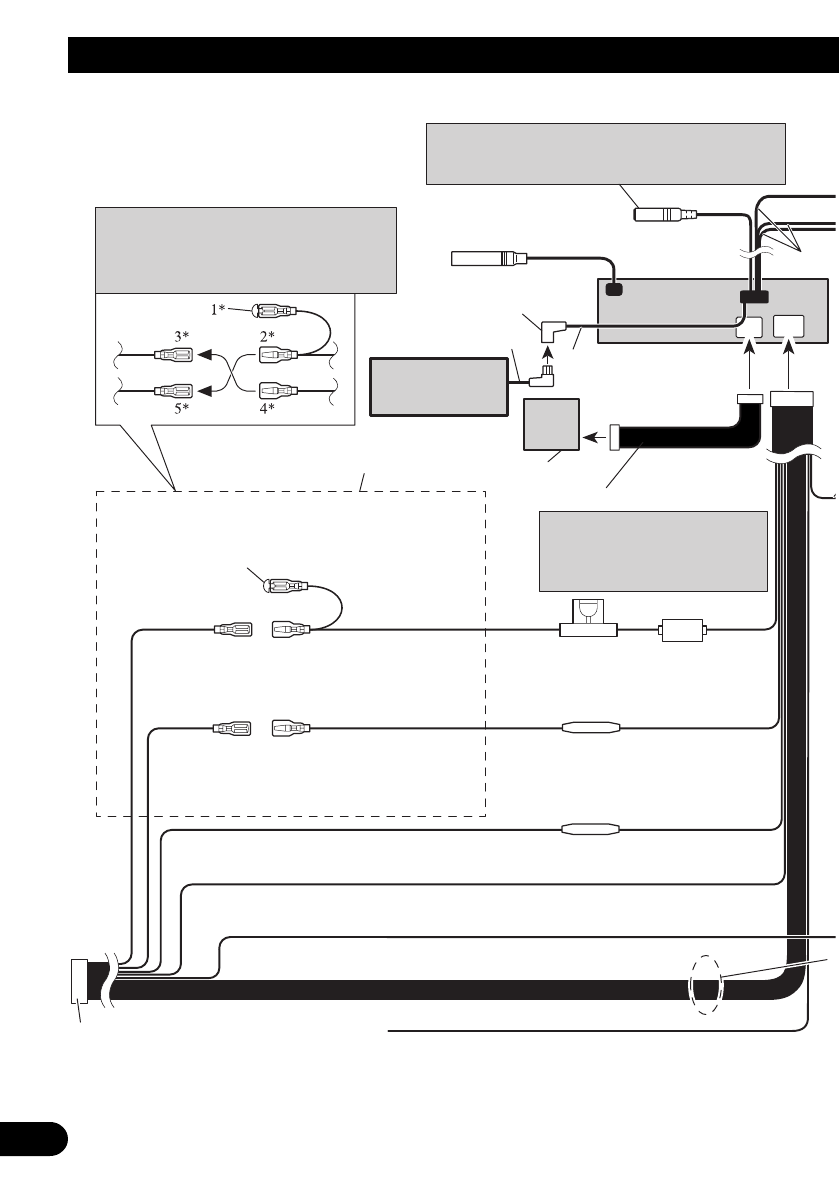

Подключение устройств

1 м

1 м
