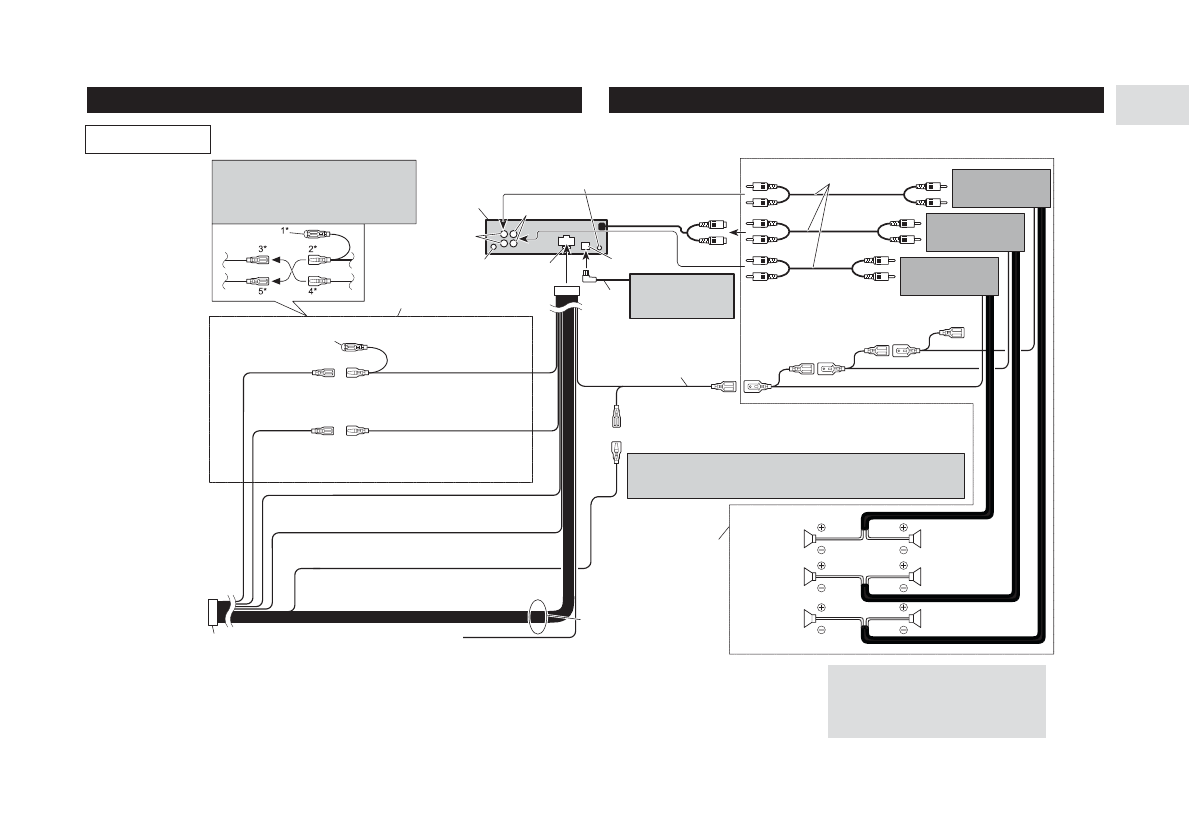

Подключение аппарата

Цвет проводов данного изделия
соответствует новому стандарту

Примечание

В зависимости от типа транспортного средства функ;
ции проводов 3* и 5* могут быть разными. В этом
случае обязательно соединяйте 2* с 5* и 4* с 3*.

Антенное гнездо

Соедините провода одинакового
цвета друг с другом

Выход на сабвуфер или выход
без предыскажений сигнала

Данное изделие

Выход на передние
громкоговорители

Разъем для проводного дистанционного управления
Пожалуйста, смотрите инструкцию к устройству проводного
дистанционного управлению (продается отдельно).

Выход на задние громкогово;
рители (16 см)

Вход шины
«IP;BUS»
(Синий)

Многодисковый проигры;
ватель компакт;дисков
(продается отдельно)

Кабель
шины
IP;BUS

Плавкий пре;
дохранитель

Соединительные кабели со штекерами «RCA»
(продаются отдельно)

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Дистанционное управление системой

Сине/белый
К разъемам системного дистанционного управ;
ления усилителями мощности (максимальный
ток 300 мА, постоянное напряжение 12 В).

Сине/белый (7*)
К клемме реле управления приводом автоматической антенны
(максимальный ток 300 мА, постоянное напряжение 12 В).

Сине/белый (6*)

Расположение штыревых контактов разъема ISO зависит от типа транспортного средст;
ва. Соедините 6* и 7*, когда штыревой контакт 5 относится к управлению антенной. В
других транспортных средствах никогда не соединяйте 6* и 7*

Выполните данные соеди;
нения при применении до;
полнительного усилителя

Передний гром;
коговоритель

Левый

Задний гром;
коговоритель

Сабвуфер

Передний гром;
коговоритель

Задний гром;
коговоритель

Правый

Сабвуфер

Колпачок (1*)
Не снимайте колпачок, если
данный контакт не используется

Желтый (3*) Под;
держка памяти (или
вспомогательные ус;
тройства)

Желтый (2*) К клемме, на которую всегда
поступает напряжение питания независимо
от положения ключа зажигания

Красный (5*) Вспо;
могательные уст;
ройства (или под;
держка памяти)

Красный (4*) К клемме, напряжение на ко;
торой (12 В постоянного тока) зависит от
положения ключа зажигания «ON/OFF».

Оранжево/белый
К клемме выключателя освещения

Черный (заземление)
К металлическому корпусу транспортного средства

Разъем стандарта ISO

Примечание

В некоторых транспортных средствах разъем
стандарта ISO может быть разделен на два. В
этом случае обязательно подсоединяйтесь к
обоим разъемам.

Желто/черный
При использовании сотового теле;
фона, то соедините данный провод
с проводом сотового телефона,
осуществляющим отключение зву;
ка аудиосистемы. Если телефон не
подключается, оставьте данный
провод свободным.

Провода громкоговорителей
Белый

: передний левый (+)

Бело/черный

: передний левый (;)

Серый

: передний правый (+)

Серо/черный

: передний правый (;)

Зеленый

: задний левый (+)

Зелено/Черный;

: задний левый (;)

Фиолетовый

: задний правый (+)

Фиолетово/Черный : задний правый (;)

Примечание

Произведите изменение заводских установок данного
устройства (подробности приведены в данной Инст;
рукции по эксплуатации). Выход на сабвуфер данного
устройства является монофоническим.
