3

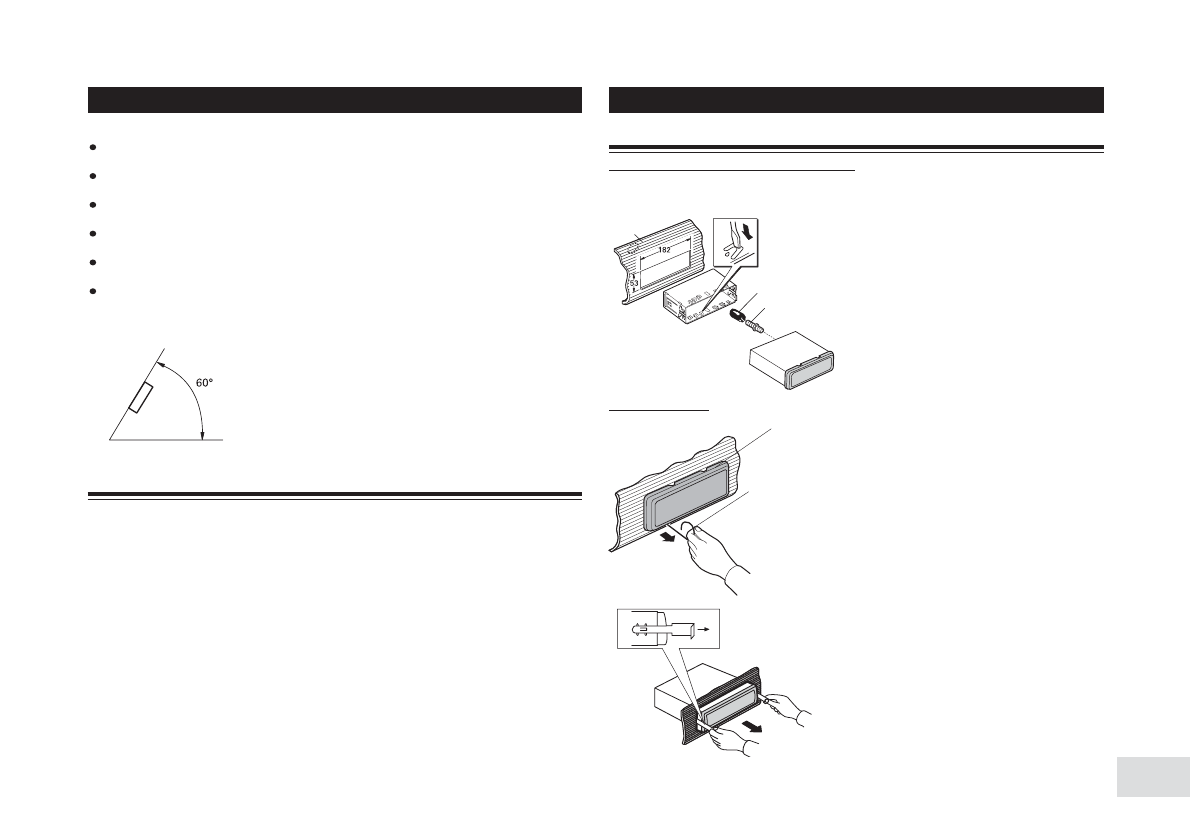

Установка аппарата

Примечания

Перед окончательной установкой данного аппарата, временно соединив провода убедитесь, что все соеди;
нения выполнены верно, а аппарат и вся система работают должным образом.
Для обеспечения правильного монтажа используйте только детали, прилагаемые к аппарату. Применение
нештатных деталей может привести к нарушениям в работе аппарата.
Проконсультируйтесь у продавца, требуется ли при установке аппарата сверлить отверстия или произво;
дить другие изменения в конструкции Вашего транспортного средства.
Установите аппарат в месте, где он не будет мешать водителю и не травмирует пассажира в случае внезап;
ной остановки автомобиля, например в чрезвычайных обстоятельствах.
При перегреве полупроводниковый лазер будет поврежден, поэтому не устанавливайте аппарат в горячих
местах ; например, рядом с выпускным отверстием отопителя.
Аппарат может не обеспечивать свои оптимальные характеристики при установке под углом, превышающим
60° от горизонтали.

Монтажные узлы «Front»/«Rear» стандарта DIN

Данное устройство может устанавливаться как с фронтальным креплением (обычное стандарт;
ное крепление на панели), так и с тыловым креплением (стандартное тыловое крепление с ис;
пользованием резьбовых отверстий на боковых стенках устройства). Подробности приведены
в следующих иллюстрированных методиках по установке.

Передний монтажный узел стандарта DIN

Установка при помощи резиновой втулки

Приборная
панель

Резиновая втулка

Винт

Монтажная рамка
Установив монтажную рамку в приборную панель, выберите в соответствии
с толщиной материала приборной панели подходящие скобы и загните их.
(Закрепите как можно крепче, используя верхние и нижние скобы. Для на;
дежности загните скобы под углом 90 градусов.)

Рама

Установите съемную шпильку в отверстие в нижней части рамки и сни;
мите рамку, потянув за нее.
(При установке рамки, поверните ее сторону с выемкой вниз.)

Установите в аппарат прилагаемые ключи для извлечения, как показано
на рисунке, до защелкивания их фиксаторов. Извлеките аппарат, прижи;
мая ключи к его боковым стенкам.

Снятие аппарата
