4

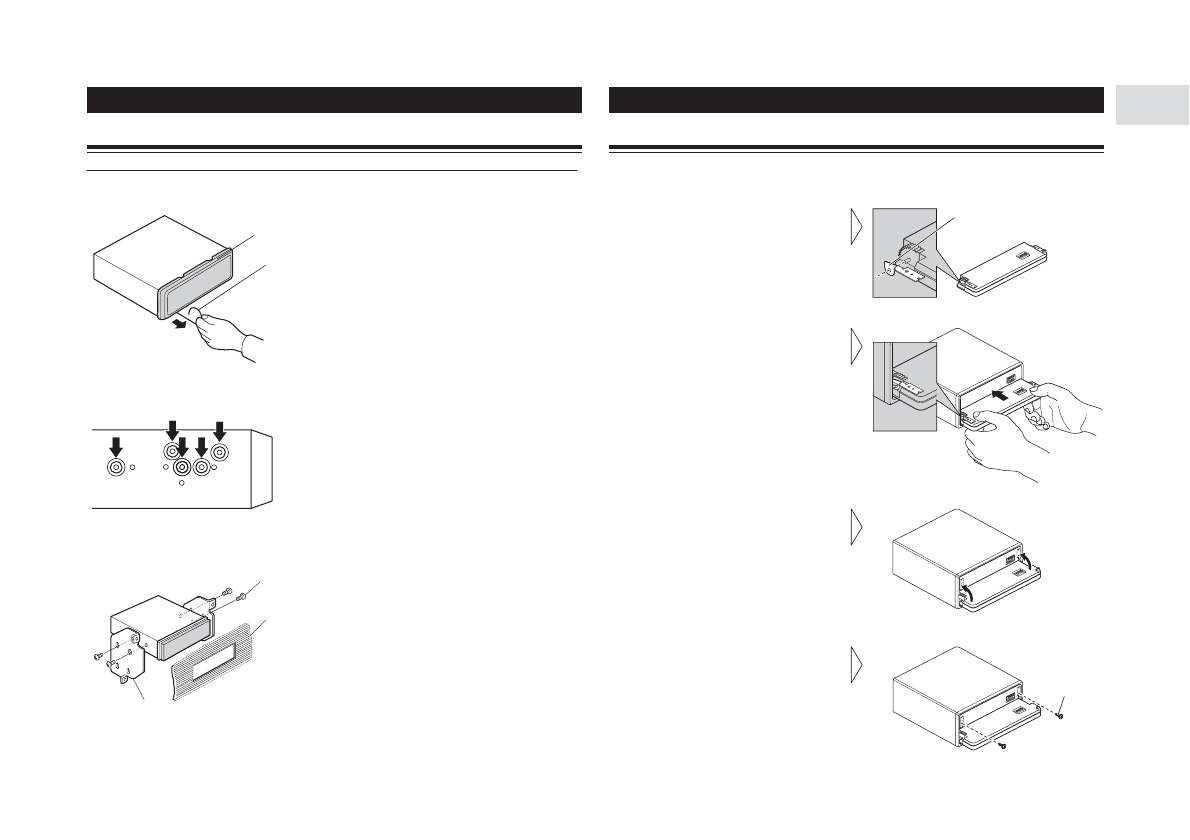

Установка аппарата

Задний монтажный узел стандарта DIN

Установка с использованием резьбовых отверстий на боковых стенках устройства

1. Снимите рамку.

2. Прикрепите аппарат к заводскому кронштейну для установки радиоприемника.

Рамка

Установите съемную шпильку в отверстие в нижней части рам;
ки и снимите рамку, потянув за нее.
(При установке рамки, поверните ее сторону с выемкой вниз.)

Выберите положение, в котором совпадут крепежные отверстия
на кронштейне и устройстве, и заверните по 2 винта с каждой
стороны. В зависимости от формы крепежных отверстий на
кронштейне, используйте винты со скошенными головками
(5 х 8 мм) или с потайными головками (5 х 9 мм) .

Винт

Приборная панель или консоль

Фабричный радиомонтажный кронштейн

Прикрепление передней панели

Если Вы не пользуетесь съемной передней панелью, прикрепите переднюю панель к аппарату
при помощи прилагаемых крепежных винтов.

1. Прикрепите защелки к обеим

сторонам передней панели.

2. Приставьте переднюю панель к

аппарату.

3. Защелкните защелки в

вертикальном положении.

4. Прикрепите переднюю панель к

аппарату при помощи
крепежных винтов.

Защелка

Крепежный

винт
