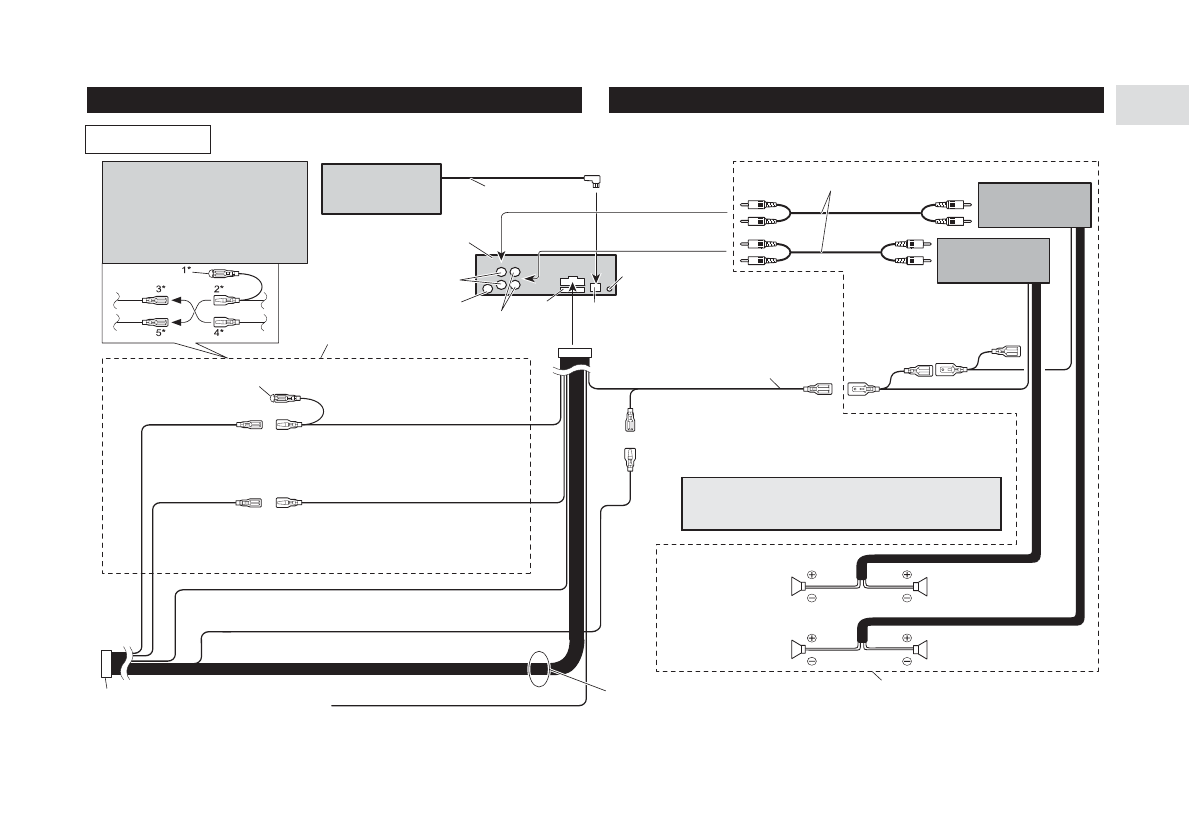

Установка аппарата

Примечание

В зависимости от типа транспортного средства функ-
ции проводов 3* и 5* могут быть разными. В этом
случае обязательно соединяйте 2* с 5* и 4* с 3*.

Антенное гнездо

Соедините между собой провода
одного цвета

Данное изделие

Плавкий пре-
дохранитель

Соединительные кабели со штекерами «RCA»
(продаются отдельно)

Усилитель мощности
(продается отдельно)

Дистанционное управление системой

Сине/белый (7*)
К клемме реле управления приводом автоматичес-
кой антенны (максимальный ток 300 мА, постоян-
ное напряжение 12 В).

Сине/белый (6*)

Расположение штыревых контактов разъема ISO зависит от типа транспортного
средства. Соедините 6* и 7*, когда штыревой контакт 5 относится к управлению
антенной. В других транспортных средствах никогда не соединяйте 6* и 7*

Колпачок (1*)
Не снимайте колпачок, если
данный контакт не используется

Желтый (3*) Под-
держка памяти (или
вспомогательные ус-
тройства)

Желтый (2*) К клемме, на которую всегда
поступает напряжение питания независимо
от положения ключа зажигания

Красный (5*) Вспо-
могательные уст-
ройства (или под-
держка памяти)

Красный (4*) К клемме, напряжение на ко-
торой (12 В постоянного тока) зависит от
положения ключа зажигания «ON/OFF».

Черный (заземление)
К металлическому корпусу транспортного средства

Разъем стандарта ISO

Примечание

В некоторых транспортных средствах разъем
стандарта ISO может быть разделен на два. В
этом случае обязательно подсоединяйтесь к
обоим разъемам.

Желто/черный

При использовании сотового телефона соедините данный
провод с проводом сотового телефона, осуществляющим от-
ключение звука аудиосистемы. Если телефон не подключает-
ся, оставьте данный провод свободным.

Провода громкоговорителей
Белый

: передний левый (+)

Бело/черный

: передний левый (-)

Серый

: передний правый (+)

Серо/черный

: передний правый (-)

Зеленый

: задний левый (+)

Зелено/Черный

: задний левый (-)

Фиолетовый

: задний правый (+)

Фиолетово/Черный : задний правый (-)

Цвет проводов данного изделия
соответствует новому стандарту

Многодисковый CD-плейер

(продается отдельно)

Кабель для подключения к
шине IP-BUS

«FRONT OUTPUT»
[Выход на фрон-
тальные АС]

«REAR OUTPUT»

[Выход на тыловые громкоговорители]

Вход шины
IP-BUS
(синий)

Гнездо для проводного
пульта дистанционного управленияПожалуйста, обра-
титесь к инструкции по эксплуатации проводного пуль-
та дистанционного управления (продается отдельно).

Сине-белый
К разъему управления системой на усилите-
ле мощности (макс. 300 мА, 12 В пост. тока)

Тыловой громкоговоритель

Фронтальный громкоговоритель

Левый

Правый

Выполните эти соединения в случае использования
отдельно приобретенного усилителя.
