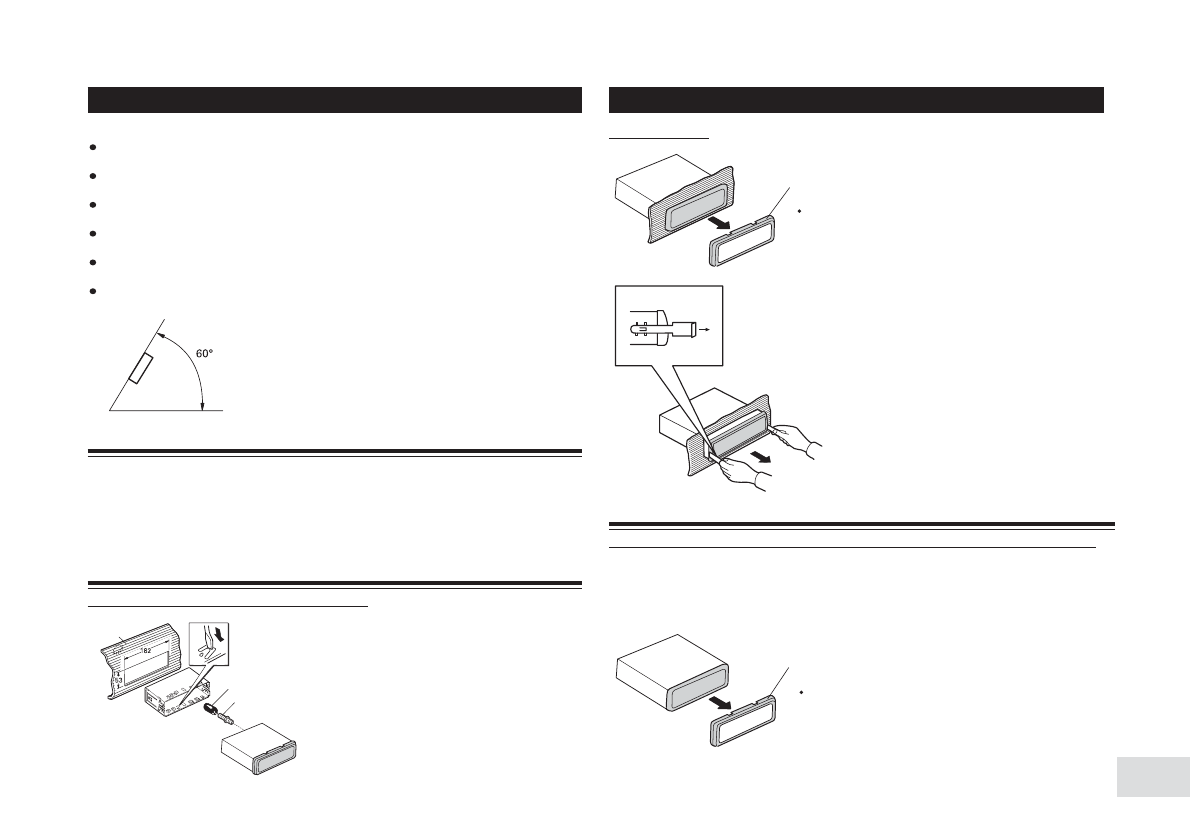

Установка аппарата

Примечания

Перед окончательной установкой данного аппарата, временно соединив провода убедитесь, что все соеди-
нения выполнены верно, а аппарат и вся система работают должным образом.
Для обеспечения правильного монтажа используйте только детали, прилагаемые к аппарату. Применение
нештатных деталей может привести к нарушениям в работе аппарата.
Проконсультируйтесь у продавца, требуется ли при установке аппарата сверлить отверстия или произво-
дить другие изменения в конструкции Вашего транспортного средства.
Установите аппарат в месте, где он не будет мешать водителю и не травмирует пассажира в случае внезап-
ной остановки автомобиля, например в чрезвычайных обстоятельствах.
При перегреве полупроводниковый лазер будет поврежден, поэтому не устанавливайте аппарат в горячих
местах - например, рядом с выпускным отверстием отопителя.
Аппарат может не обеспечивать свои оптимальные характеристики при установке под углом, превышающим
60° от горизонтали.

Передний и задний монтажные узлы стандарта DIN

Данный аппарат может быть надлежащим образом установлен с использованием монтажного
узла «Front» [Передний] (традиционный передний монтажный узел стандарта DIN) или «Rear»
[Задний] (задний монтажный узел стандарта DIN, в котором используются резьбовые отверстия
на боковых сторонах корпуса аппарата). Для получения более подробной информации см. при-
веденные ниже разделы, описывающие методы установки.

Передний монтажный узел стандарта DIN

Установка с использованием резиновой втулки

Снятие аппарата

Приборная
панель

Резиновая втулка

Винт

Крепежная обойма
Вставив крепежную обойму в гнездо приборной панели, выберите подходящие ушки в соот-
ветствии с толщиной материала приборной панели и согните их.
(Устанавливайте как можно прочнее, используя верхние и нижние ушки. Для закрепления со-
гните ушки под углом 90 градусов.)

Рамка
Чтобы вынуть рамку, потяните ее наружу за верх и низ. (Когда будете снова при-
креплять рамку на место, поверните ее стороной с канавкой вниз и прикрепите.)

Рамку легче отсоединить, если снята передняя панель.

Как показано на рисунке, вставляйте прилагаемые экстракционные ключи в аппарат до тех пор,
пока они со щелчком не встанут на место. Держа ключи прижатыми к боковым сторонам аппара-
та, вытяните аппарат.

Задний монтажный узел стандарта DIN

Установка с использованием резьбовых отверстий на боковых сторонах аппарата

Рамка
Чтобы вынуть рамку, потяните ее наружу за верх и низ. (Когда будете снова при-
креплять рамку на место, поверните ее стороной с канавкой вниз и прикрепите.)

Рамку легче отсоединить, если снята передняя панель.

1. Выньте рамку.
