Подключение устройств

N

Это устройство предназначено для работы от автомобильного аккумулято-
ра 12 В с минусом на массе. Перед установкой устройства в автомобиль,
грузовик или автобус, проверьте напряжение аккумулятора.

N

Во избежание закорачивания электрической системы, перед началом уста-
новки отсоедините кабель аккумулятора

·

.

N

Для получения более подробной информации о подключении усилителя
мощности и прочих устройств ознакомьтесь с инструкциями для этих уст-
ройств, затем осуществите подключения должным образом.

N

Закрепите проводку при помощи скоб или липкой ленты. Для защиты про-
водки замотайте проводку изоляционной лентой в тех местах, где она со-
прикасается с металлическими деталями.

N

Проведите и закрепите всю проводку таким образом, чтобы она не каса-
лась движущихся деталей, таких, как рычаг переключения передач, ручной
тормоз и направляющие сидений. Не прокладывайте проводку в местах,
подверженных воздействию высокой температуры, например, возле обо-
гревателя. Если изоляция на проводке расправилась или износилась, суще-
ствует опасность короткого замыкания на корпус автомобиля.

N

Не протягивайте желтый провод через отверстие к двигателю для подклю-
чения к аккумулятору. Это вызовет повреждение изоляции провода и при-
ведет к очень опасному замыканию.

N

Не закорачивайте никакие провода. Если это случится, защитная цепь мо-
жет не сработать при необходимости.

N

Никогда не подавайте питание на другое оборудование, обрезав изоляцию
кабеля питания и приложив конец к проводу. Нагру зка провода будет пре-
вышена, что приведет к выделению тепла.

N

При замене предохранителя используйте предохранитель такого же типа,
что и указанный на отсеке для предохранителя.

N

Так как в этом устройстве используется уникальная цепь BPTL, никогда не
проводите проводку громкоговорителей таким образом, чтобы они были не-
посредственно заземлены, и не объединяйте левый и правый

·

 контакты

громкоговорителей.

N

Громкоговорители, подключаемые к этому устройству, должны отличаться
высокой мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Под-
ключение громкоговорителей с выходной мощностью и/или сопротивлени-
ем, отличным от указанных, может привести к возгоранию или поврежде-
нию громкоговорителей.

N

Когда включен источник сигнала этого устройства, по синему/белому про-
воду выводится управляющий сигнал. Подключите этот провод к проводу
дистанционного управления внешним усилителем мощности или к разъему
управления автономной антенны (макс. 300 мА, 12 В постоянного тока).
Если автомобиль оборудован антенной, у становленной на стекле, подклю-
чите этот провод к разъему подачи питания на привод антенны.

N

При использовании дополнительного усилителя мощности с этой системой,
не подключайте синий/белый провод к разъему питания усилителя. Также
не подключайте синий/белый провод к разъему питания автономной антен-
ны. Такое подключение может привести к чрезмерному потреблению тока и
неправильному  функционированию.

N

Для предотвращения короткого замыкания заклейте концы неподключен-
ных проводов изоляционной лентой. В особенности это относится к неис-
пользуемым контактам громкоговорителя. Если эти контакты не будут заи-
золированы, существует возможность короткого замыкания.

N

Для предотвращения неправильного подключения, входная сторона разъе-
ма IP-BUS окрашена синим, а выходная сторона - черным. Соедините
разъемы одного и того же цвета.

N

Если это устройство установлено в автомобиле, не оборудованном положе-
нием АСС (дополнительные устройства) на переключателе зажигания,
красный провод этого устройства должен быть подключен к разъему, спа-
ренному с включением/выключением зажигания. Если это не сделано, ак-
кумулятор автомобиля может разрядиться, если Вы отлучитесь от автомо-

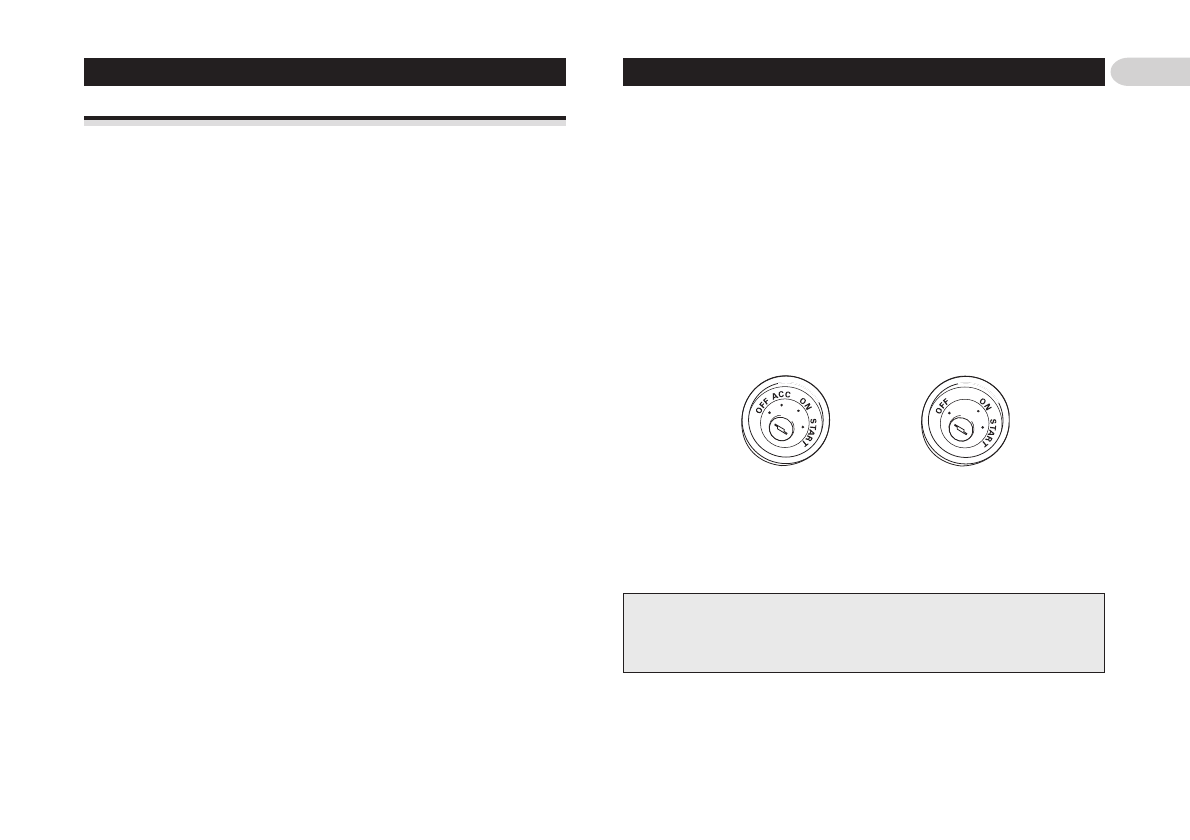

биля на несколько часов (рис. 1).

Установка

Положение АСС

Нет положения АСС

N

Черный провод - это заземление. Пожалуйста, заземлите этот провод от-
дельно от устройств, работающих на высоком напряжении, например, уси-
лителей  мощности.
Если Вы заземлите эти устройства совместно, и контакт с землей нару шит-
ся, существует опасность повреждения устройств или возгорания.

N

Провода этого устройства могут быть окрашены иначе, чем соответству-
ющие провода других устройств, даже если они имеют те же функции.
При подключении этого устройства к другому устройству, ознакомьтесь с
инструкциями по эксплуатации для обоих устройств и соедините провода,
имеющие одинаковые функции.
