5

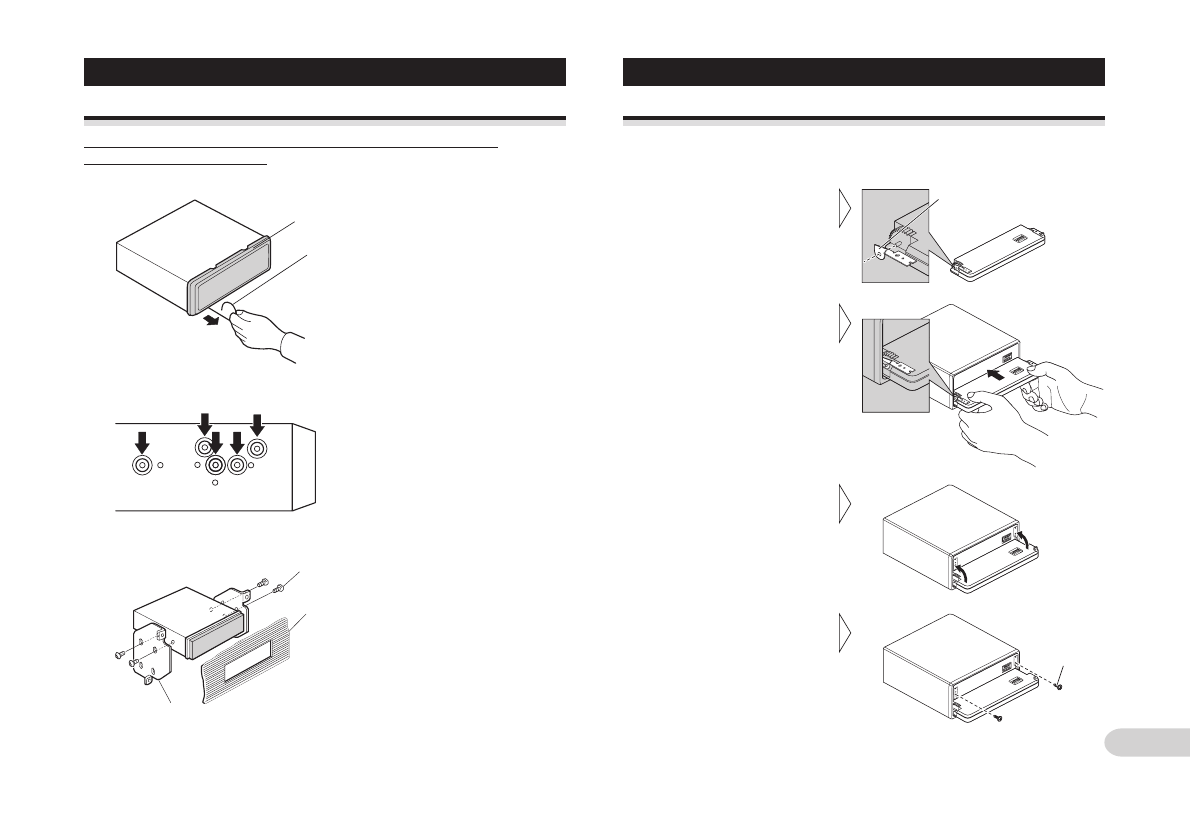

Тыловое крепление DIN

Установка при помощи отверстий для винтов на боковых
поверхностях устройства

1. Удалите рамку.

Фиксация передней панели

Если Вы не пользуетесь функцией Установки и Удаления передней панели,
воспользуйтесь полученными в комплекте фиксирующими винтами и прикре-
пите переднюю панель к основному устройству.

1. Прикрепите держатель к

обеим сторонам передней
панели.

Установка

Рамка

Вставьте освобождающий штырь в отвер-
стие на дне рамки и потяните за рамку
для ее удаления. (При у становке рамки со-
вместите края рамки с желобом внизу и
закрепите ее.)

2. Прикрепите  устройство  к  кронштейну  для  установки  автомагнитолы.

Выберите позицию, в которой отвер-
стия на кронштейне и на этом устрой-
стве совпадают, и затяните по два вин-
та с каждой стороны. Воспользуйтесь
либо зажимными винтами (5 х 8 мм),
либо утопленными винтами (5 х 9 мм), в
зависимости формы отверстий для вин-
тов в кронштейне.

Винт

Приборная панель или консоль

Фабричный кронштейн для крепления радиоприемника

Держатель

2. Установите  переднюю  па-

нель на устройство.

3. Разверните держатели

вверх.

4. Прикрепите  переднюю  па-

нель к устройству при помо-
щи  фиксирующих  винтов.

Фиксирую-
щий винт
