Notas

!

Cambie la configuración inicial de esta uni-
dad. Consulte

REAR-SP

(ajuste de la salida

posterior)

en la página 64 y

PREOUT

(configu-

ración del preamplificador)

en la página 64.

La salida de graves de esta unidad es mo-
noaural.

!

Al usar un altavoz de subgraves de 70 W (2

Ω

), conecte el mismo a los cables violeta y

violeta/negro de esta unidad. No conecte
nada al cable verde ni al verde/negro.

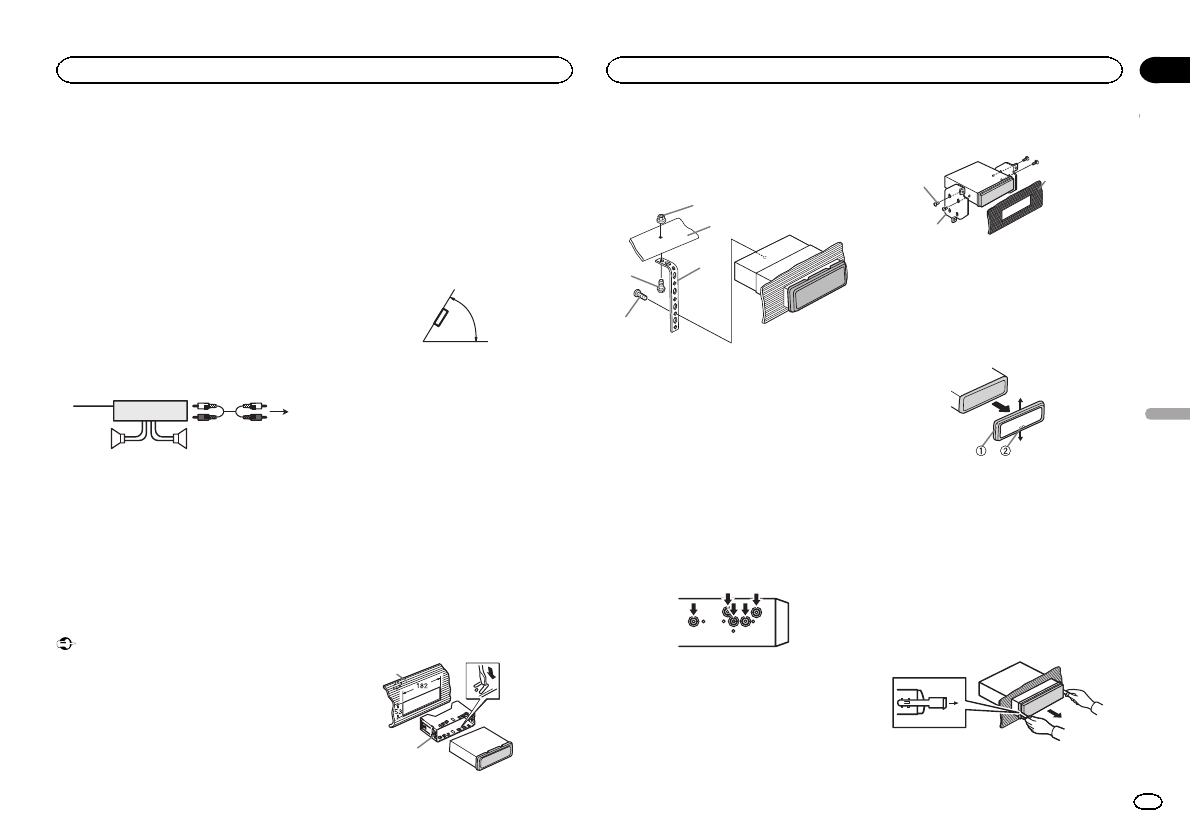

Amplificador de potencia (se
vende por separado)

Realice estas conexiones cuando utilice el am-
plificador opcional.









1

3

2

4

5

5

1

Control remoto del sistema
Conexión a cable azul/blanco.

2

Amplificador de potencia (se vende por sepa-
rado)

3

Conectar con cables RCA (se venden por se-
parado)

4

A la salida trasera o salida de subgraves

5

Altavoz trasero o altavoz de subgraves

Instalación

Importante

!

Compruebe todas las conexiones y sistemas
antes de la instalación final.

!

No utilice piezas no autorizadas, ya que pue-
den causar fallos de funcionamiento.

!

Consulte a su distribuidor si para la instala-
ción es necesario taladrar orificios o hacer
otras modificaciones al vehículo.

!

No instale esta unidad en un lugar donde:

—

pueda interferir con la conducción del ve-
hículo.

—

pueda lesionar a un pasajero como conse-
cuencia de un frenazo brusco.

!

El láser semiconductor se dañará si se sobre-
calienta. Instale esta unidad alejada de
zonas que alcancen altas temperaturas,
como cerca de la salida del calefactor.

!

Se logra un rendimiento óptimo si la unidad
se instala en un ángulo inferior a 60°.

60°

Montaje delantero/posterior de DIN

Esta unidad puede instalarse correctamente
tanto si se realiza una instalación frontal o trase-
ra.
En la instalación, emplee piezas disponibles en
el mercado.

Montaje delantero DIN

1

Inserte el manguito de montaje en el sal-

picadero.

Si realiza la instalación en un espacio poco pro-
fundo, utilice el manguito de montaje suminis-
trado. Si hay suficiente espacio, utilice el
manguito de montaje que venía con el vehículo.

2

Fije el manguito de montaje utilizando

un destornillador para doblar las pestañas
metálicas (90°) y colocarlas en su lugar.

1

2

1

Salpicadero

2

Manguito de montaje

3

Instale la unidad según la ilustración.

1

2

3

4

5

1

Tuerca

2

Muro cortafuego o soporte de metal

3

Correa metálica

4

Tornillo

5

Tornillo (M4 × 8)

#

Asegúrese de que la unidad esté firmemente ins-

talada en su lugar. Una instalación inestable puede
causar saltos en el audio o un mal funcionamiento
de la unidad.

Montaje trasero DIN

1

Determine la posición correcta, de modo

que los orificios del soporte y del lateral de
la unidad coincidan.

2

Apriete los dos tornillos en cada lado.

1

2

3

1

Tornillo con rosca cortante (5 mm × 8 mm)

2

Carcasa

3

Salpicadero o consola

Extracción de la unidad

1

Retire el anillo de guarnición.

1

Anillo de guarnición

2

Pestaña con muesca

!

Libere el panel delantero para acceder más
fácilmente al anillo de guarnición.

!

Al volver a colocar el anillo de guarnición,
oriente hacia abajo la pestaña con muesca.

2

Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se
escuche un ligero chasquido.

3

Extraiga la unidad del salpicadero.
