e

ISO-connector
Bij sommige voertuigen is de ISO-connector
in twee verdeeld. Verbind in dat geval beide
connectoren.

Opmerkingen

!

Wijzig de begininstelling van dit toestel.
Raadpleeg gedeelte

REAR-SP

(instelling voor

de achteruitgang)

op bladzijde 82. Raadpleeg

gedeelte

PREOUT

(preout-instelling)

op blad-

zijde 82.
De subwooferuitgang van dit toestel is mono.

!

Als u een subwoofer van 70 W (2

Ω

) gebruikt,

moet u de subwoofer aansluiten op de vio-
lette en zwart-violette draden van dit toestel.
Sluit niets aan op de groene en groen-zwarte
draden.

Versterker (apart verkrijgbaar)

Maak deze verbindingen als de optionele verster-
ker wordt gebruikt.









1

3

2

4

5

5

1

Systeemafstandsbediening
Verbinden met blauw-witte kabel.

2

Versterker (apart verkrijgbaar)

3

Aansluiten op RCA-kabels (apart verkrijg-
baar)

4

Naar achteruitgang of subwooferuitgang

5

Luidspreker achterin of subwoofer

Installatie

Belangrijk

!

Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.

!

Gebruik geen onderdelen van andere fabri-
kanten; deze kunnen storingen veroorzaken.

!

Neem contact op met uw dealer als er voor
de installatie gaten moeten worden geboord
of als er andere aanpassingen aan het voer-
tuig nodig zijn.

!

Installeer dit toestel niet op een plaats waar:

—

het de besturing van het voertuig kan belem-
meren.

—

het de inzittenden kan verwonden bij een
noodstop.

!

De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet op plaat-
sen waar het warm wordt, zoals nabij de uit-
laat van een kachel.

!

Dit toestel werkt het beste als het wordt ge-
plaatst onder een hoek van minder dan 60°.

60°

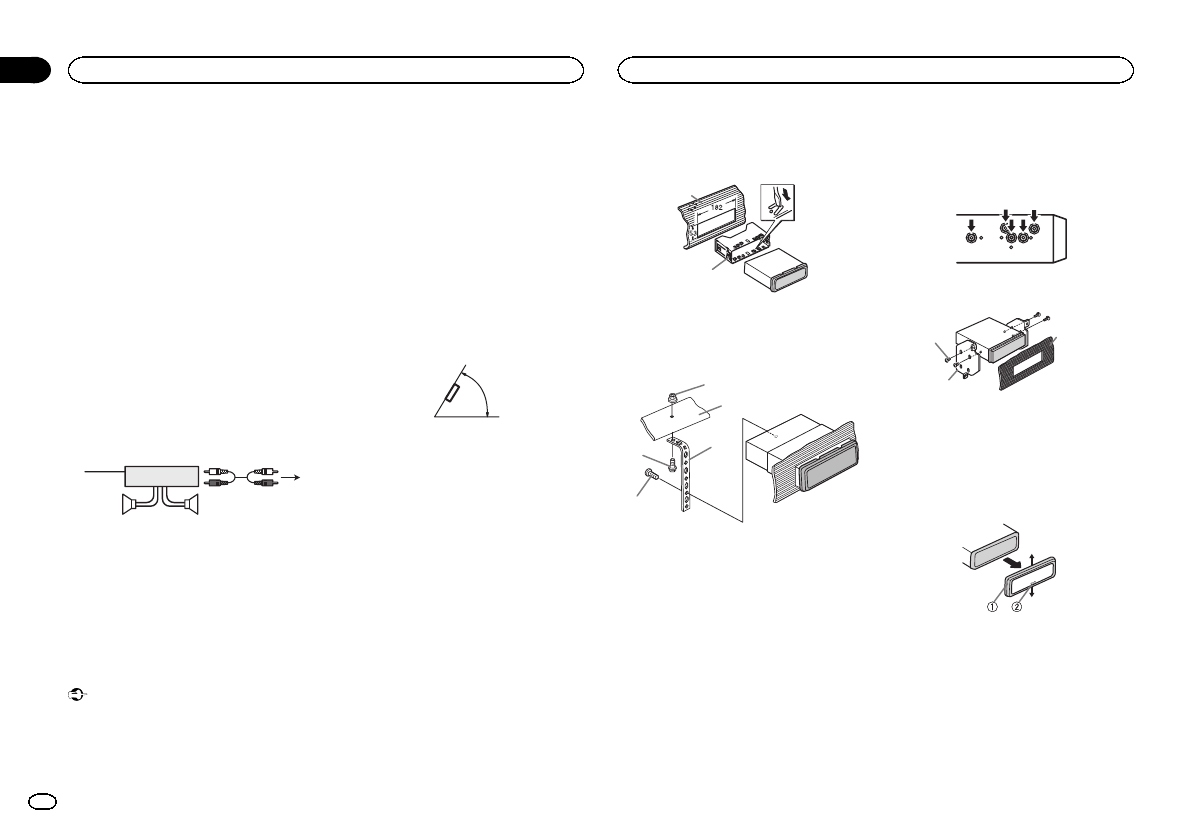

DIN-bevestiging voor/achter

Dit toestel kan geïnstalleerd worden via een
voor- of achtermontage.
Gebruik voor installatie in de handel verkrijgbare
onderdelen.

DIN-voormontage

1

Schuif de montagebehuizing in het dash-

board.

Gebruik voor installatie in een ondiepe ruimte de
meegeleverde montagebehuizing. Als er vol-
doende ruimte is, gebruikt u de montagebehui-
zing die met het voertuig geleverd werd.

2

Zet de montagebehuizing vast door met

een schroevendraaier de metalen lipjes op
hun plaats te buigen (90°).

1

2

1

Dashboard

2

Montagebehuizing

3

Installeer het toestel zoals aangegeven.

1

2

3

4

5

1

Moer

2

Brandmuur of metalen steunvlak

3

Metalen band

4

Schroef

5

Schroef (M4 × 8)

#

Controleer of het toestel stevig op zijn plaats is

gemonteerd. Het toestel functioneert wellicht niet
naar behoren als het niet goed is bevestigd.

DIN-achtermontage

1

Bepaal de juiste positie waar de gaten in

de klem en in de zijde van het toestel op een
lijn liggen.

2

Draai aan elke kant twee schroeven vast.

1

2

3

1

Zelftappende schroef (5 mm × 8 mm)

2

Bevestigingsklem

3

Dashboard of console

Het toestel verwijderen

1

Verwijder de sierlijst.

1

Sierlijst

2

Lipje met inkeping

!

De sierlijst is gemakkelijker bereikbaar als u
het voorpaneel verwijdert.

!

Plaats de sierlijst terug met de kant met het
lipje met de inkeping onderaan.

2

Steek de meegeleverde uittreksleutels in

de beide kanten van het toestel totdat ze op
hun plaats klikken.

Installatie

84

Hoofdstuk

Installatie

Nl

03
