Wenden Sie sich an Ihren Fachhändler, wenn
für die Installation Löcher gebohrt oder ande-
re Änderungen am Fahrzeug vorgenommen
werden müssen.

!

Installieren Sie dieses Gerät keinesfalls an
folgenden Orten:

—

Orte, an denen das Gerät die Steuerung des
Fahrzeugs behindern könnte.

—

Orte, an denen das Gerät die Insassen des
Fahrzeugs im Anschluss an eine Schnell-
bremsung verletzen könnte.

!

Der Halbleiterlaser kann durch Überhitzung
beschädigt werden. Installieren Sie dieses
Gerät deshalb in sicherer Entfernung von Hit-
zequellen, wie z. B. Heizöffnungen.

!

Optimale Leistung kann durch eine Installa-
tion des Geräts in einem Winkel unter 60° er-
zielt werden.

60°

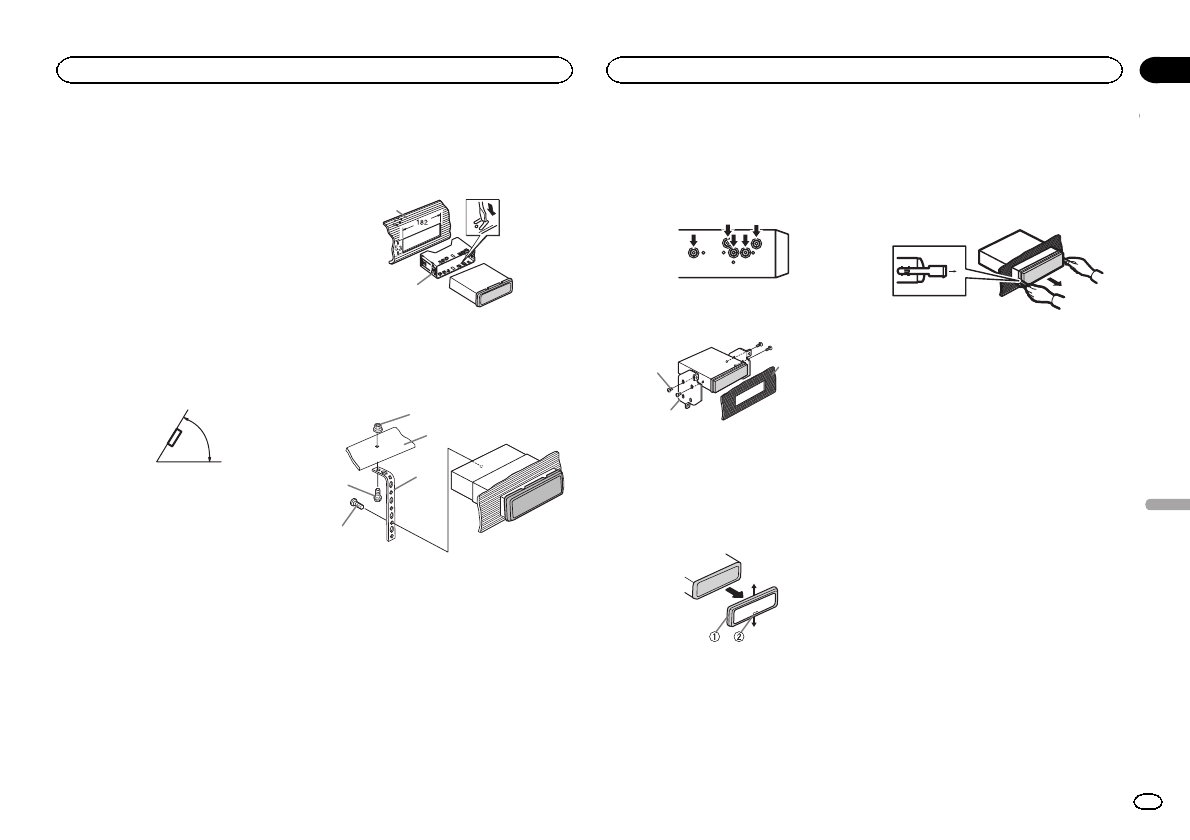

Front-/Rückmontage nach DIN

Dieses Gerät kann sowohl über die Front- als
auch über die Rückmontage installiert werden.
Verwenden Sie für die Montage im Handel er-
hältliches Zubehör.

DIN-Frontmontage

1

Führen Sie den Montagerahmen in das

Armaturenbrett ein.

Verwenden Sie den mitgelieferten Montagerah-
men, wenn bei der Installation wenig Platz zur
Verfügung steht. Bei ausreichendem Platz kann
der mit dem Fahrzeug mitgelieferte Montagerah-
men verwendet werden.

2

Befestigen Sie den Montagerahmen mit-

hilfe eines Schraubendrehers: Die Metall-
klammern sind in eine sichere Position (90°)
zu biegen.

1

2

1

Armaturenbrett

2

Montagerahmen

3

Installieren Sie das Gerät wie in der Ab-

bildung gezeigt.

1

2

3

4

5

1

Mutter

2

Brand- oder Metallstütze

3

Metallband

4

Schraube

5

Schraube (M4 × 8)

#

Stellen Sie sicher, dass das Gerät fest angebracht

ist. Ein instabiler Einbau kann zum Aussetzen von
Tönen führen oder andere Fehlfunktionen verursa-
chen.

DIN-Rückmontage

1

Bestimmen Sie die geeignete Position,

damit die Löcher an der Klammer und den
Geräteseiten ordnungsgemäß ausgerichtet
sind.

2

Ziehen Sie auf jeder Seite zwei Schrau-

ben fest.

1

2

3

1

Blechschraube (5 mm × 8 mm)

2

Montageklammer

3

Armaturenbrett oder Konsole

Entfernen des Geräts

1

Entfernen Sie den Einpassungsring.

1

Einpassungsring

2

Aussparung

!

Bei entriegelter Bedienfläche lässt sich der
Einpassungsring einfacher erreichen.

!

Halten Sie beim Wiederanbringen des Ein-
passungsrings die Seite mit der Aussparung
nach unten.

2

Führen Sie die mitgelieferten Extrak-

tionsschlüssel an beiden Geräteseiten ein,
bis sie in der richtigen Position einrasten.

3

Ziehen Sie das Gerät aus dem Armaturen-

brett.

Abnehmen und Wiederanbringen der
Frontplatte

Sie können die Frontplatte zum Schutz vor Dieb-
stahl abnehmen.
Drücken Sie die Taste zum Entriegeln der Front-
platte und schieben Sie sie nach oben und auf
Sie zu.
Detaillierte Informationen hierzu finden Sie
unter

Entfernen der Frontplatte zum Schutz vor

Diebstahl

und

Wiederanbringen der Frontplatte

auf Seite 62.
