51

1

2

3

4

5

6

7

8

1

  Камера заднего вида (ND-BC6) (продается отдельно)

2

  К выходу видео

3

  RCA-кабель (поставляется с ND-BC6)

4

  Данное изделие

5

  Коричневый (

R.C IN

)

6

  Источник питания

7

  Силовой шнур

8

  Фиолетовый/белый (

REVERSE-GEAR SIGNAL INPUT

)



Силовой шнур на стр. 48

  Подключите только камеру заднего вида к

R.C IN

. Не под

-

ключайте любое другое оборудование.

  Чтобы использовать камеру заднего вида, необходимо прове

-

сти некоторые настройки.



Настройка камеры заднего вида на стр. 35

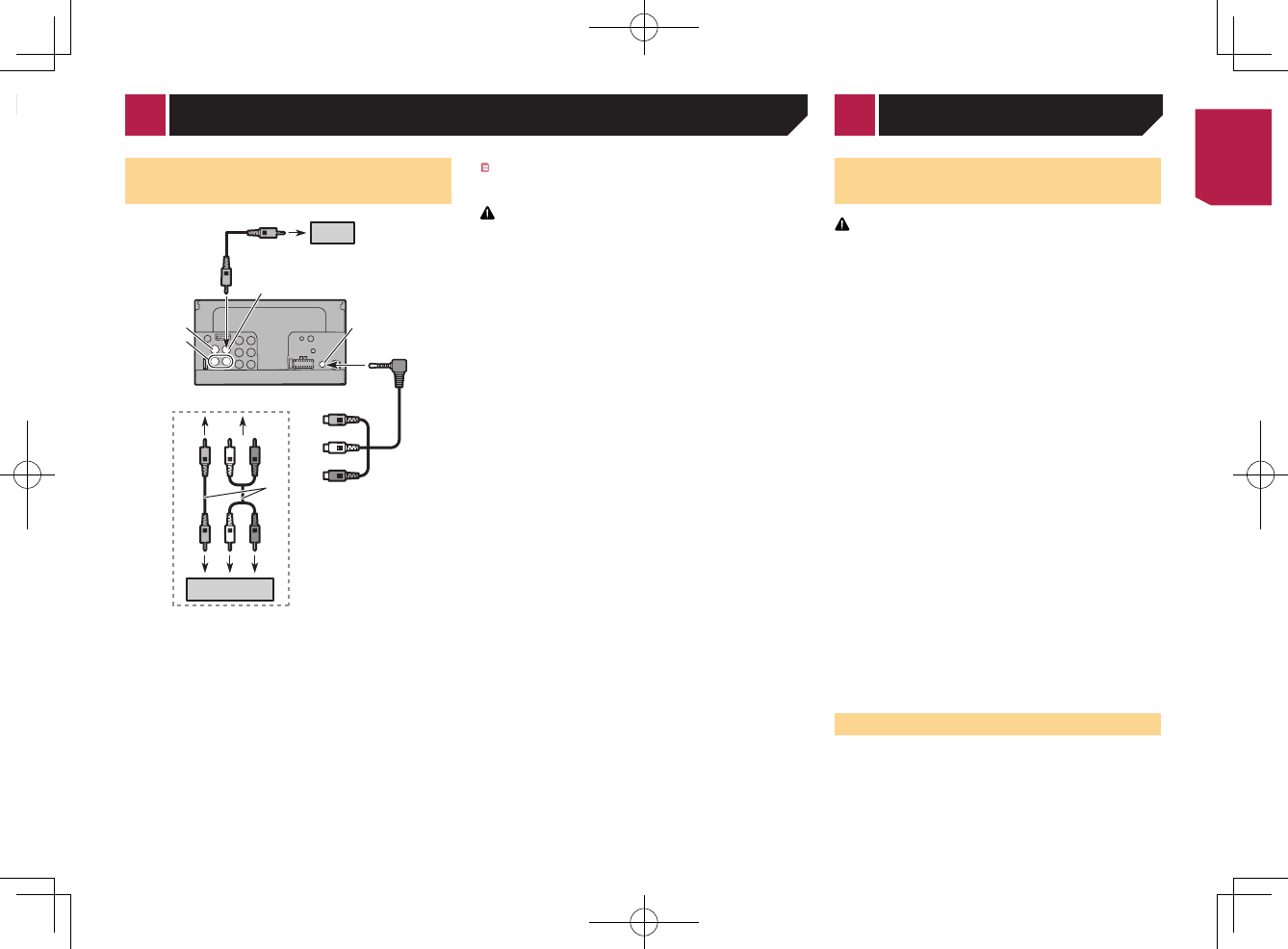

Внешний видеокомпонент и

дисплей

1

2

3

8

9

a

b

3

c

d

e

f

g

5

4

6
7

1

  Задний экран с гнездами RCA-входа

2

  К входу видео

3

  RCA-кабели (продается отдельно)

4

  Данное изделие

5

  Желтый (

V OUT

)

6

  Желтый (

V IN

)

7

  Красный, белый (

R IN

,

L IN

)

8

  AUX-вход

9

  AV-кабель с мини-гнездом (CD-RM10) (продается отдельно)

a

  Желтый

b

  Красный, белый

c

  К желтому

d

  К красному, белому

e

  К выходу видео

f

  К выходам аудио

g

  Внешний видеокомпонент (продается отдельно)

  Для использования внешнего видеокомпонента требуется

настройка.



AV-вход на стр. 33

ПРЕДУПРЕЖДЕНИЕ

ЗАПРЕЩАЕТСЯ устанавливать задний экран в местах, с

которых водитель может просматривать источник видеои-

зображения во время управления автомобилем.

Задний видеовыход данного изделия используется для подклю

-

чения экрана, с помощью которого пассажиры, сидящие на

задних сидениях, могут просматривать видео.

Меры предосторожности перед

установкой

ВНИМАНИЕ

Запрещено устанавливать систему там или таким образом,

где:

●

Она может нанести травму водителю или пассажирам в

случае резкой остановки автомобиля.

●

Может препятствовать управлению водителем автомо-

биля, например, на полу напротив водительского сиде-

нья, вблизи рулевого колеса или рычага переключения

передач.

●

Для обеспечения правильной установки следует исполь-

зовать детали, входящие в комплект и соответственно

указанным процедурам. Если какие-либо детали не

поставляются с изделием, используйте совместимые

детали соответственно указанным процедурам после

проверки деталей дилером на совместимость. Если

используются неоригинальные или несовместимые

детали, это может привести к повреждениям внутренних

деталей данного изделия или ослабить их крепление,

в результате чего изделие может отделиться от панели

крепления.

●

Не устанавливайте данное изделие в таких местах, где

оно может а) затруднять обзор водителю, б) ухудшить

работу любых систем управления автомобилем или

систем безопасности, включая подушки безопасности,

кнопки аварийной сигнализации, или в) препятствовать

возможности водителя безопасно управлять автомоби-

лем.

●

Никогда не устанавливайте данное изделие напротив

или рядом с местом на приборной панели, двери или

стойке, откуда будет осуществляться развертывание

подушек безопасности автомобиля. Обратитесь к

руководству пользователя автомобиля для получения

информации относительно мест развертывания перед-

них подушек безопасности.

Перед установкой

●

  Обратитесь к своему дилеру для получения информации

о том, нужно ли для осуществления установки сверлить

отверстия или вносить другие изменения в конструкцию

автомобиля.

●

  Перед окончанием установки системы выполните времен

-

ное соединение проводов, чтобы убедиться в правильности

выполненных подключений и надлежащей работе системы.

< CRB4765-A >

Подключение

Установка
