50

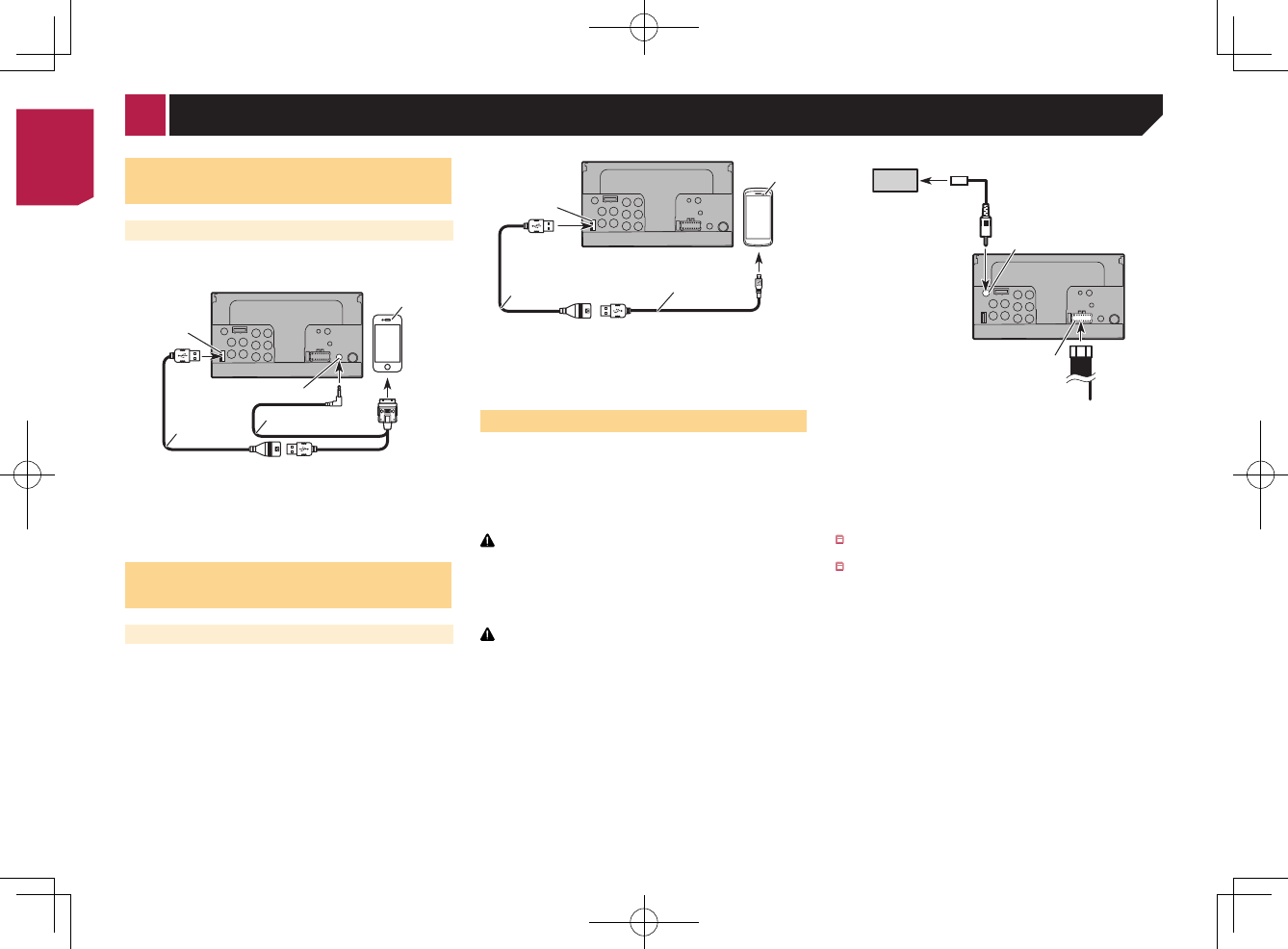

iPhone с 30-штырьковым

разъемом

Подключение через AUX-вход

Для подсоединения необходим интерфейсный USB-кабель для

iPod / iPhone (CD-IU201V) (продается отдельно).

1

2

5

3

4

1

  USB-порт

2

  AUX-вход

3

  USB-кабель 1,5 м

4

  Интерфейсный USB-кабель для iPod / iPhone (CD-IU201V)

(продается отдельно)

5

  iPhone с 30-штырьковым разъемом

Устройство Android или

MirrorLink

Подключение через USB-порт

Для подсоединения необходим интерфейсный USB-кабель

для использования с Android или MirrorLink™-совместимыми

устройствами (CD-MU200) (продается отдельно).

2

1

4

3

1

  USB-порт

2

  USB-кабель (поставляется с CD-MU200)

3

  USB - микро USB-кабель (тип USB A - микро USB B) (постав

-

ляется с CD-MU200)

4

  Устройство Android или MirrorLink

Камера

О камере заднего вида

При использовании камеры заднего вида изображение заднего

вида автоматически переключается с видео рычагом переклю

-

чения передач в положение

REVERSE

 (

R

). Кроме того, режим

Поле зрения камеры

 позволяет проверить ситуацию позади при

движении автомобиля.

ПРЕДУПРЕЖДЕНИЕ

ИСПОЛЬЗУЙТЕ ВХОДНОЙ РАЗЪЕМ ТОЛЬКО ДЛЯ ПОД

-

КЛЮЧЕНИЯ КАМЕР ЗАДНЕГО ВИДА С ПЕРЕВЕРНУТЫМ

ИЛИ ЗЕРКАЛЬНЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ

ДРУГИХ КАМЕР МОЖЕТ ПРИВЕСТИ К ТРАВМАМ ИЛИ

ПОВРЕЖДЕНИЯМ.

ВНИМАНИЕ

●

  На экране может появиться перевернутое изображение.

●

  С помощью камеры заднего вида можно наблюдать за

прицепами, а также при парковке задним ходом на ограни

-

ченном пространстве. Не используйте данную функцию для

развлечения.

●

  Объекты в камере заднего вида могут казаться расположен

-

ными ближе или дальше, чем в действительности.

●

  Участок полноэкранных изображений, отображаемый при

движении задним ходом, или наблюдение заднего вида

автомобиля может незначительно отличаться.

1

2

3

4

5

6

7

8

1

  Камера заднего вида (ND-BC6) (продается отдельно)

2

  К выходу видео

3

  RCA-кабель (поставляется с ND-BC6)

4

  Данное изделие

5

  Коричневый (

R.C IN

)

6

  Источник питания

7

  Силовой шнур

8

  Фиолетовый/белый (

REVERSE-GEAR SIGNAL INPUT

)



Силовой шнур на стр. 48

  Подключите только камеру заднего вида к

R.C IN

. Не под

-

ключайте любое другое оборудование.

  Чтобы использовать камеру заднего вида, необходимо прове

-

сти некоторые настройки.



Настройка камеры заднего вида на стр. 35

Внешний видеокомпонент и

дисплей

1

2

3

8

9

a

b

3

c

d

e

f

g

5

4

6
7

1

  Задний экран с гнездами RCA-входа

2

  К входу видео

3

  RCA-кабели (продается отдельно)

4

  Данное изделие

5

  Желтый (

V OUT

)

6

  Желтый (

V IN

)

7

  Красный, белый (

R IN

,

L IN

)

8

  AUX-вход

9

  AV-кабель с мини-гнездом (CD-RM10) (продается отдельно)

a

  Желтый

b

  Красный, белый

c

  К желтому

d

  К красному, белому

e

  К выходу видео

f

  К выходам аудио

g

  Внешний видеокомпонент (продается отдельно)
