48

Внимание: синий/белый

провод

●

  При включенном зажигании (ACC ON) сигнал управления

проходит через синий/белый провод. Подключите его к

терминалу пульта дистанционного управления системы

усилителя мощности, терминалу управления реле авто

-

мобильной антенны или терминалу управления питанием

усилителя мощности (макс. 300 мА 12 В, постоянный ток).

Контрольный сигнал проходит по синему/белому проводу,

даже если аудиоисточник выключен.

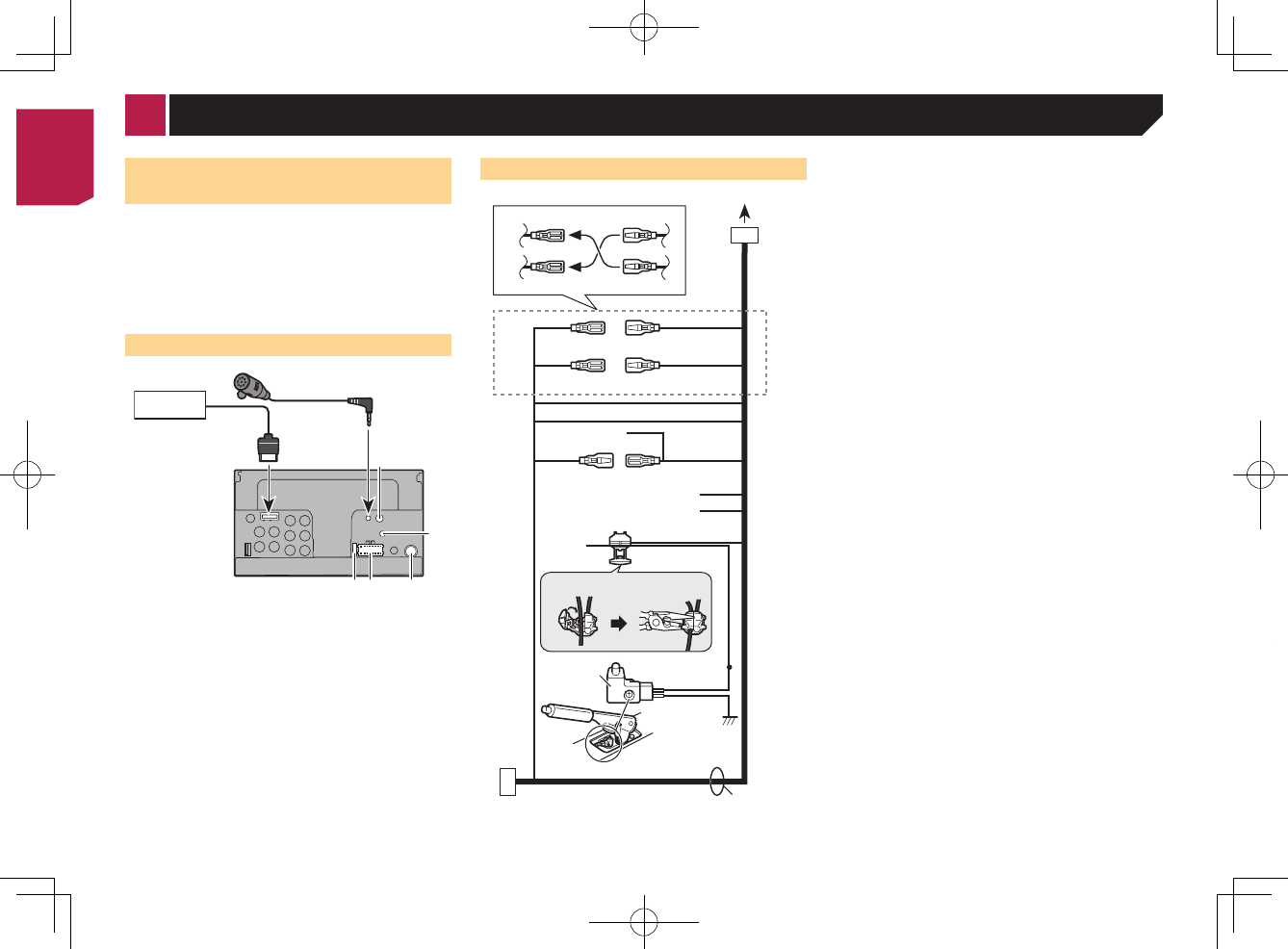

Данное изделие

1

2

3

4

5

7

8

9

6

1

  Навигационная система Pioneer

обратитесь за помощью к своему дилеру, чтобы приобрести

навигационный блок.

2

  Кабель RGB (Поставляется с навигационной системой)

3

  Микрофон 4 м

(AVH-X5700BT) (AVH-X2700BT)

4

  Данное изделие

5

  Проводной дистанционный вход

Можно подключить адаптер пульта дистанционного управле

-

ния с жестким монтажом (продается отдельно).

6

  Гнездо антенны

7

  Источник питания

8

  Предохранитель (10 А)

Силовой шнур

1.

2.

1

3

2*

2

4

1*

5

4*

6

3*

b

(6*)

8
9

a

(5*)

7

c

d
e

f

g

l

k

h

j

i

1

  К источнику питания

2

  Зависит от типа автомобиля, функция 2* и 4* могут разли

-

чаться. В этом случае подключите 1* к 4* и 3* к 2*.

3

  Желтый (2*)

Резервный (или дополнительный)

4

  Желтый (1*)

Подключение к клемме источника 12 В постоянного тока.

5

  Красный (4*)

Дополнительный (или резервный)

6

  Красный (3*)

Подключение к клемме управления включения зажигания (12

В пост. тока).

7

  Соединяйте между собой одинаковые по цвету выводы.

8

  Оранжевый/белый

К клемме переключения освещения.

9

  Черный (земля)

К корпусу (металл) автомобиля.

a

  Синий/белый (5*)

Положение контакта разъема ISO будет отличаться в зависи

-

мости от типа автомобиля. Подключите 5* и 6*, если контакт

5 – тип управления антенной. В другом типе автомобиля

никогда не соединяйте 5* и 6*.

b

  Синий/белый (6*)

Подключение к клемме управления реле автомобильной

антенны (макс. 300 мА 12 В пост. тока).

c

  Синий/белый

Подключение к клемме управления системой усилителя

мощности (макс. 300 мА 12 В пост. тока).

d

  Фиолетовый/белый

Из двух электрических проводов, подключенных к задней

лампе, подключите один, в котором изменяется напряжение

при положении рычага переключения передач REVERSE (R).

Данное подключение позволяет устройству распознавать

движение автомобиля вперед или назад.

e

  Желтый/черный

При использовании оборудования с функцией отключения

звука подключите этот вывод к выводу “Audio Mute” на

этом оборудовании. Если нет, оставьте вывод “Audio Mute”

свободным.

f

  Светло-зеленый

Используется для обнаружения состояния ON/OFF. ручного

тормоза. Этот вывод должен подключаться со стороны

подачи энергии выключателя ручного тормоза.

g

  Способ подключения

1  Зажмите вывод.

2  Зажмите жестко с помощью плоскогубцев с большим

удлинением.

h

  Сторона подачи энергии

i

  Выключатель ручного тормоза

j

  Сторона земли

k

  Выводы динамика

Белый: Передний левый + или высший диапазон левый +

Белый/черный: Передний левый – или высший диапазон

левый –

Серый: Передний правый + или высший диапазон правый +

Серый/черный: Передний правый – или высший диапазон

правый –

Зеленый: Задний левый + или средний диапазон левый +

Зеленый/черный: Задний левый – или средний диапазон

левый –

Фиолетовый: Задний правый + или средний диапазон правый

+

Фиолетовый/черный: Задний правый – или средний диапазон

правый –

l

  Разъем ISO

В некоторых автомобилях может разделяться на два. В этом

случае подключите оба разъема.

  Положение выключателя ручного тормоза зависит от модели

автомобиля. Подробные сведения можно получить в руковод

-

стве владельца автомобиля или дилера.

  При подключении сабвуфера к данному изделию вместо

заднего динамика измените настройку заднего выхода в

начальное значение. Выход сабвуфера данного изделия

монофонический.

  При использовании сабвуфера 70 Вт (2Ω), подключите саб

-

вуфер к фиолетовому и фиолетовому/черному выводам этого

устройства. Не подключайте ничего к зеленому и зеленому/

черному выводам.

Усилитель мощности (прода-

ются отдельно)

Без внутреннего усилителя

Важно

Выводы динамиков не используются, когда применяется это

подключение.
