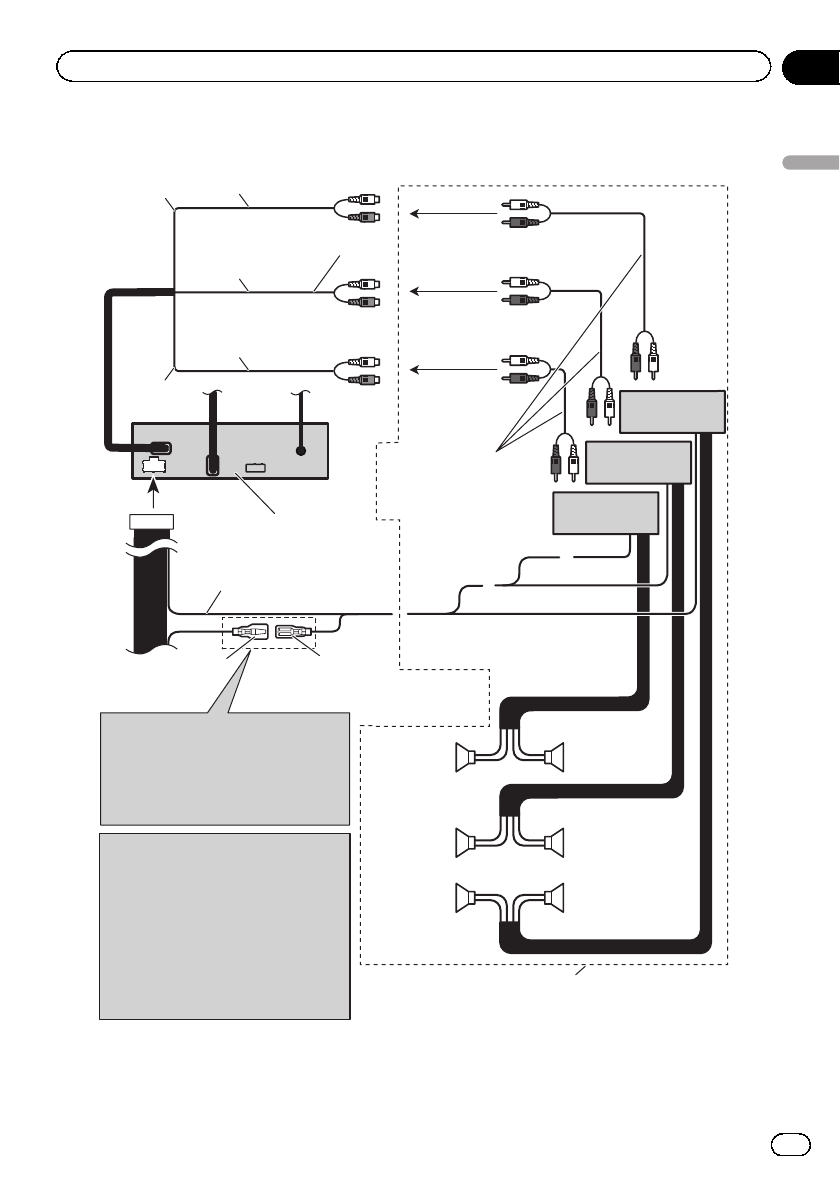

При подключении к усилителю мощности

(

продается отдельно

)

Задний выход

(

REAR OUTPUT

)

Передний выход

(

FRONT OUTPUT

)

Выход  низкочастотного динамика

(

SUBWOOFER OUTPUT

)

Соедините с кабелями RCA
(продаются отдельно)

К переднему
выходу

К заднему
выходу

К выходу
низкочастотного
динамика

Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).

Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).

Синий/белый (5*)

Расположение штекера разъема ISO на
различных автомобилях может отличаться
. Если штекер 5 предназначен для
управления антенной, подсоедините 5* к
6*. На других автомобилях подключать 5* к
6* запрещается.

•  При подключении к данному устройству

многоканального процессора
(DEQ-P6600), который продается
отдельно, ничего не подключайте к
проводам динамиков и дистанционному
управлению системы
(голубой/белый).

•  При подключении к данному устройству

многоканального процессора, обратитесь
к инструкции по установке
многоканального процессора для
уточнения метода подключения.

Выполните данные подключения, когда
используется усилитель, который не входит в состав
обязательного оборудования.

Система дистанционного управления

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Данное
устройство

Передний

динамик

Передний
динамик

Задний

динамик

Задний
динамик

Низкочастотный

динамик

Низкочастотный
динамик

Левый

Правый

13 см

13 см

17 см

Ru

93

Раздел

14

Установка
