Пожалуйста, обратитесь к вашему дилеру,
чтобы справиться о навигационном устройстве,
которое может быть подсоединено.

Примечания:

• Измените исходные настройки данного устройства (См. Руководство по

эксплуатации). Низкочастотный динамик данного устройства обеспечивает
монофонический выходной сигнал.

• Когда используете низкочастотный динамик 70 Вт (2 Ω), убедитесь, что

соединились с Фиолетовым и Фиолетовым/черным проводами данного устройства.
Не подсоединяйте ничего к Зеленому и Зеленому/черному проводам.

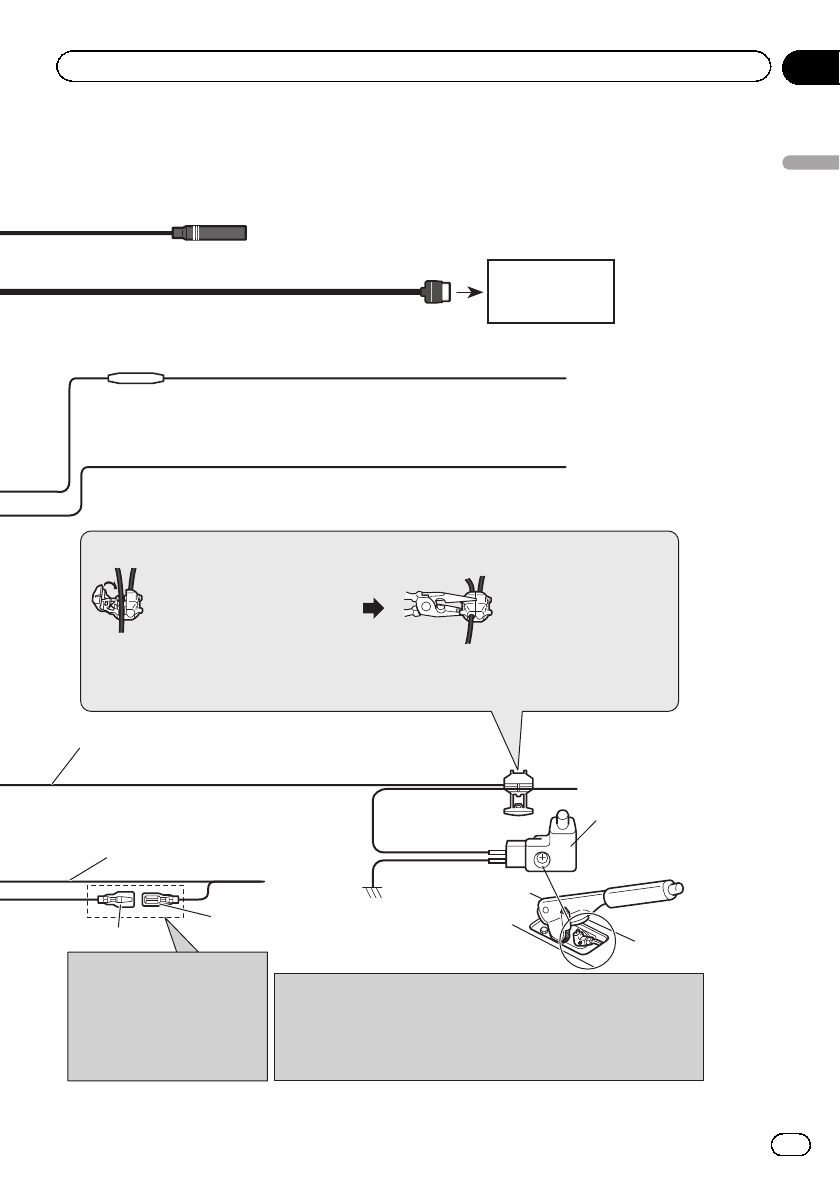

Способ подключения

1. Зажмите провод.

2. Плотно обожмите

острогубцами.

Примечание:

• Положение переключателя стояночного тормоза зависит от модели автомобиля.

За более подробной информацией, обращайтесь к инструкции по эксплуатации
автомобиля или к дилеру.

Желтый/черный
Если используется оборудование, имеющее функцию приглушения звука, данный провод необходимо
подсоединить к клемме Audio Mute данного устройства. В противном случае необходимо проследить за
тем, чтобы данный провод не контактировал с любыми другими разъемами.

Светло-зеленый
Используется для индикации состояния стояночного тормоза.
Эти провода должны подключаться к стороне питания
переключателя стояночного тормоза.

Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В
пост. ток).

Синий/белый (6*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА 12 В
пост. ток).

Расположение штекера
разъема ISO на различных
автомобилях может
отличаться. Если штекер 5
предназначен для управления
антенной, подсоедините 5* к
6*. На других автомобилях
подключать 5* к 6*
запрещается.

Синий/белый (5*)

Сторона заземления

Сторона электропитания

Вход антенны

Резистор
предохранителя

Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода, используйте тот, на
котором изменяется напряжение при переключении рычага коробки передач в
положение REVERSE (R) (Задний ход). Такое подключение позволяет
устройству воспринимать, в каком направлении движется автомобиль: назад
или вперед.

Вставьте 26-штырьковый кабель в
направлении, указанном на рисунке.

26-штырьковый кабель (Поставляется с навигационной
системой)

Возможно подсоединение
навигационного
устройства (AVIC-F220
(продается отдельно)).

Переключатель
стояночного
тормоза

Раздел

Установка
