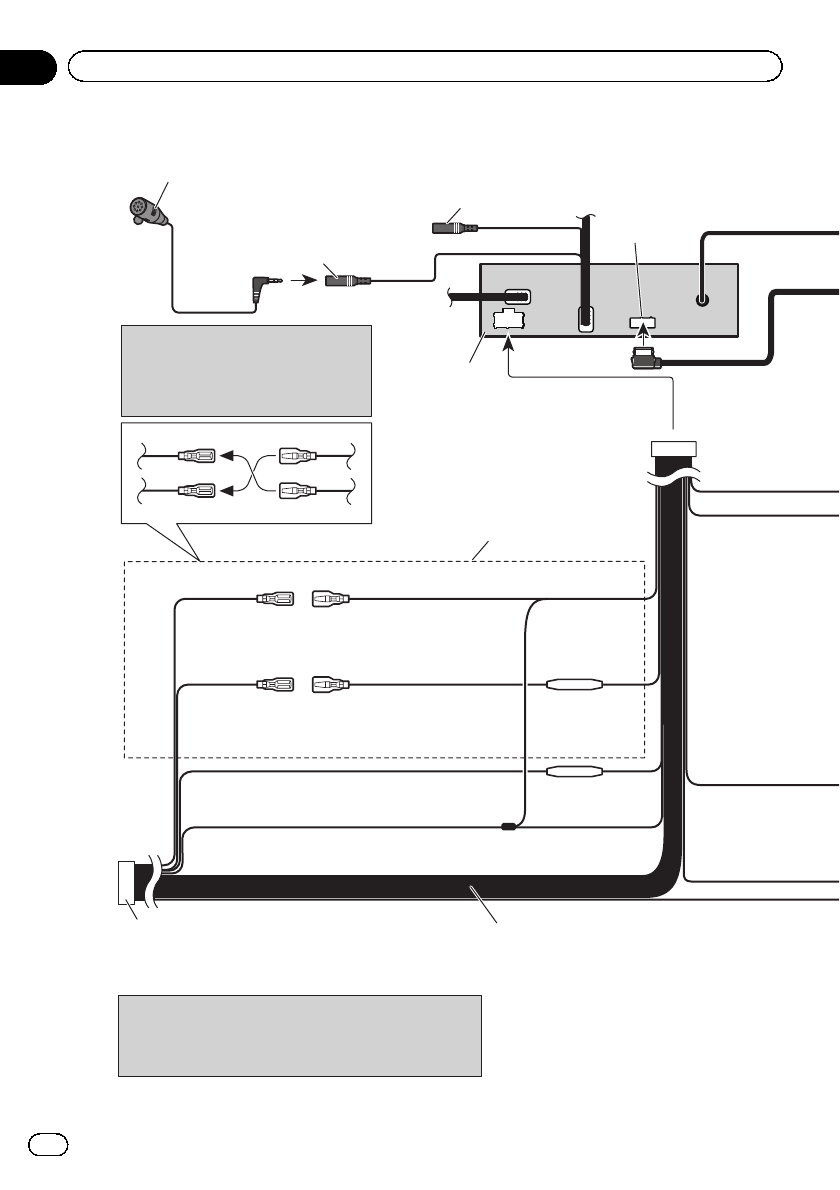

Подключение шнура питания

1*

3*

2*

4*

Провода динамиков
Белый: Передний

левый



Белый/черный: Передний

левый



Серый: Передний

правый



Серый/черный: Передний

правый



Зеленый: Задний

левый



 или

 низкочастотный

динамик



Зеленый/черный: Задний

левый



 или

 низкочастотный

динамик



Фиолетовый: Задний

правый



 или

 низкочастотный

динамик



Фиолетовый/черный: Задний

правый



 или

 низкочастотный

динамик



ISO разъем

Примечание:

В некоторых автомобилях ISO разъем может
быть разделен на два. В этом случае убедитесь,
что подключили оба разъема.

При подключении к данному устройству многоканального
процессора (DEQ-P6600), который продается отдельно,
ничего не подключайте к проводам динамиков и
дистанционному управлению системы
(голубой/белый).

Примечание:

В зависимости от типа автомобиля
функции 2* и 4* могут быть
различными. В этом случае,
убедитесь, что 1* подключили к 4* и 3*
к 2*.

1*

3*

2*

4*

Желтый (2*)
Разрывный (или
вспомогательный)

Желтый (1*)
Подключите к клемме
постоянно подающей 12 В.

Соедините провода одинакового
цвета друг с другом.

Резистор
предохранителя

Резистор
предохранителя

Красный (4*)
Вспомогательный
(или разрывный)

Красный (3*)
Подключите к клемме,
контролируемой замком зажигания
(12 В пост. ток).

Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.

Данное
устройство

Микрофон (Поставляется )

Оранжевый/белый
Подключить к клемме выключателя освещения.

4 м

Вход RGB

Гнездо входа микрофона

Монтажный дистанционный ввод (

WIRED REMOTE INPUT

)

Может быть подключен жестко-смонтированный адаптер
дистанционного управления (продается отдельно).

17 см

17 см

Ru

90

Раздел

14

Установка
