21
Длинная
монтажная
скоба
M5 X 5
(Рис. 1)
M2 X 2
Dashboard
Mounting Bracket
Long Assemble Bar
(Рис. 2)
3. Вставьте устройство в монтажную рамку и с помощью
4 в и н то в M 2 × 2 з а ф и кс и ру й те м о н та ж н ы е с ко б ы и
монтажную рамку.
Примечание
В зависимости от глубины отверстия используйте
соответствующие отверстия для винтов М5 на устройстве.
Если отверстие слишком мелкое, монитор может выступать из
приборной панели на 10 мм.
Способ Б
1
1
M5 X 5
Mounting Frame
Dashboard
1. Установите устройство непосредственно в отверстие на
приборной панели.
2. Установите винты M4×3, M5×5 с цилиндрической или
M5×5 с конической головкой в отверстия на монтажной
рамке, расположенные внутри отверстия на приборной
панели, совместите их с отверстиями на устройстве и
затяните по часовой стрелке и против часовой стрелки.
Установка декоративной рамки
Установите декоративную рамку по конт уру передней
панели, чтобы два углубления на одной стороне были
направлены вверх.
Демонтаж
Демонтаж декоративной рамки
1. Потяните декоративную рамку вверх и вытяните ее
верхний край.
2. Потяните декоративную рамку вниз и вытяните ее
нижний край.
Разборка устройства
1. Выверните 4 винта M2×2.
2. С помощью отвертки разогните язычки и извлеките
устройство из монтажной рамки.
Выверните 4
прилагаемых
винта
3. Вытягивайте устройство из монтажной рамки двумя
руками.

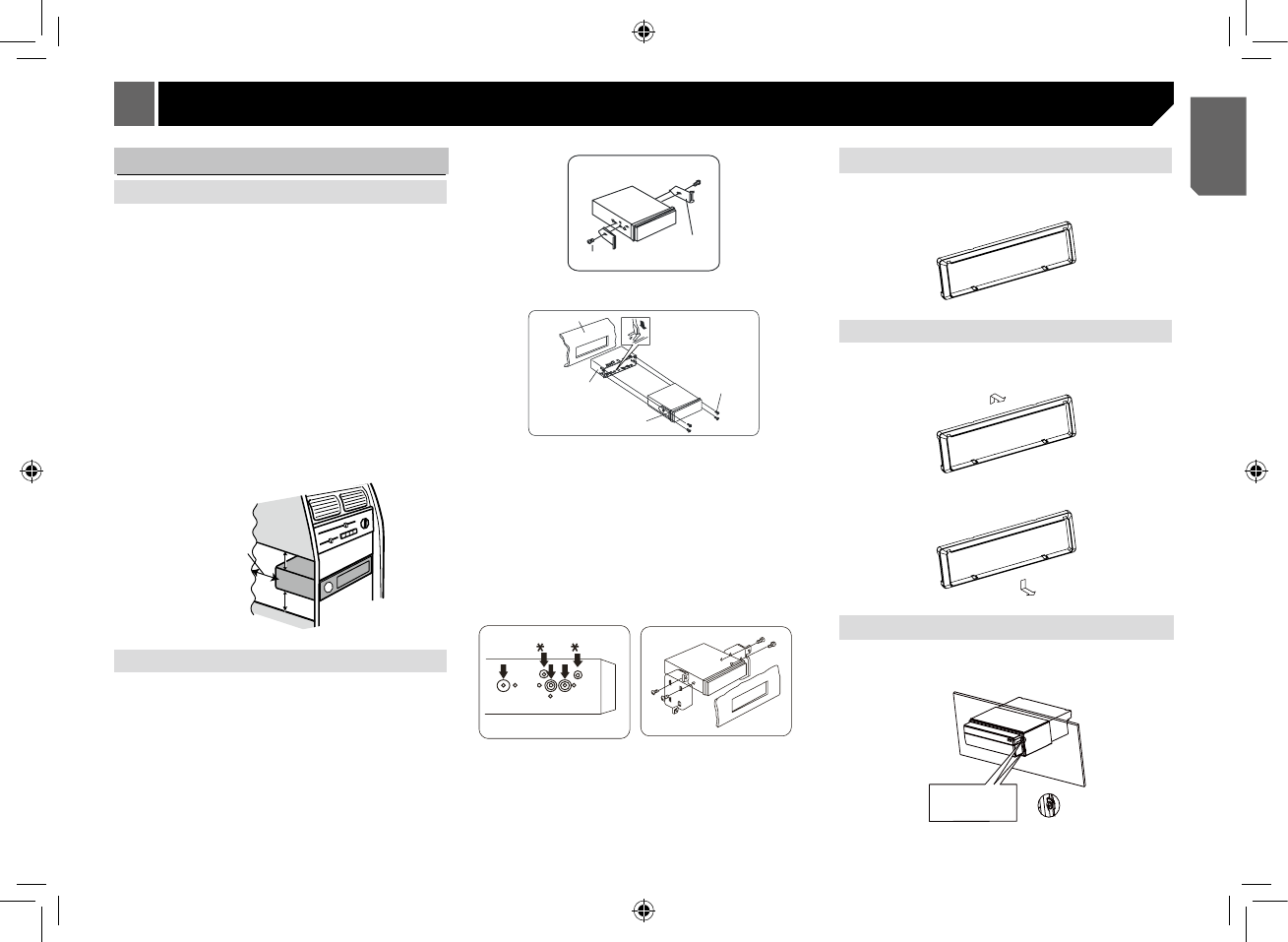

Подключение/Установка
Установка
Сведения об установке
• Перед установкой убедитесь, что все подк лючения
выполнены правильно и устройство работает штатно.
Неправильное подключение может привести к выходу
устройства из строя.
• Используйте только дополнительные принадлежности,
предназначенные специально для этого устройства.
Использование других принадлежностей может привести
к выходу устройства из строя.
• Перед установкой свяжите все кабели питания.
• ЗАПРЕЩАЕТСЯ устанавливать устройство в местах,
подверженных нагреву, во избежание повреждения
эл е к т р и ч е с к и х ко м п о н е н то в , н а п р и м е р , л а з е р н о й
головки.
• У с т а н а в л и в а й т е у с т р о й с т в о г о р и з о н т а л ь н о .
Установка устройства под углом более 30 градусов
от горизонтального положения может вызвать сбои в
работе.
• ЗАПРЕЩАЕТСЯ блокировать решетку охлаждающего
в е н т и л я то р а , ч то б ы о б е с п е ч и в а л о с ь до с тато ч н о е
охлаждение устройства. В противном случае возможен
выход устройства из строя.
5cm
5 cm
5 cm
Оставьте
достаточное
пространство
Установка устройства
Способ А
1. Ус т а н о в и т е м о н т а ж н у ю р а м к у н а п р и б о р н о й
панели. Выберите подходящие по размеру язычки в
зависимости от ширины зазора и подогните их наружу
с помощью отвертки, чтобы монтажная рамка плотно
зафиксировалась.
2. С помощью двух винтов с конической головкой M5×5
закрепите две монтажные скобы по обеим сторонам
устройства (см. рис. 1).
