18

Подключение устройства

 ПРЕДУПРЕЖДЕНИЕ

•   Во избежание повреждения устройства и получения

травм, а также возможного нарушения действующего

законодательства запрещается просмотр видео на передних

сиденьях, когда автомобиль находится в движении.

•   В некоторых странах или штатах просмотр изображений на

дисплее внутри транспортного средства даже пассажирами

может быть противозаконным. Там, где действуют такие

законодательные акты, они должны соблюдаться.

 ПРЕДУПРЕЖДЕНИЕ

   СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД У РАЗЪЕМА ПИТАНИЯ

ПРЕДНАЗНАЧЕН ДЛЯ КОНТРОЛЯ ЗА СОСТОЯНИЕМ

ПАРКОВКИ И ДОЛЖЕН БЫТЬ ПОДСОЕДИНЕН К

ВЫКЛЮЧАТЕЛЮ СТОЯНОЧНОГО ТОРМОЗА СО СТОРОНЫ

ИСТОЧНИКА ПИТАНИЯ. НЕПРАВИЛЬНОЕ ПОДСОЕДИНЕНИЕ

ИЛИ ИСПОЛЬЗОВАНИЕ ДАННОГО ПРОВОДА

МОЖЕТ ЯВЛЯТЬСЯ НАРУШЕНИЕМ ДЕЙСТВУЮЩЕГО

ЗАКОНОДАТЕЛЬСТВА И МОЖЕТ СТАТЬ ПРИЧИНОЙ

СЕРЬЕЗНЫХ ТРАВМ ИЛИ УЩЕРБА ИМУЩЕСТВУ.

 ВНИМАНИЕ

•    Компания PIONEER не рекомендует устанавливать и

производить обслуживание дисплея самостоятельно. При

самостоятельной установке или обслуживании данного

изделия существует опасность поражения электрическим

током или получения иных травм.

   Для установки или обслуживание дисплея обращайтесь к

техническим специалистам, авторизованным компанией

Pioneer.

•    Закрепите все провода при помощи зажимов или

изоляционной ленты. Не оставляйте оголенные провода без

изоляции.

•    Запрещается просверливать отверстия в отсеке двигателя

для подключения желтого провода дисплея к аккумуляторной

батарее автомобиля. С течением времени от вибрации

двигателя может нарушиться изоляция провода в точке

выхода из пассажирского отсека и входа в отсек двигателя.

Особое внимание необходимо уделить креплению провода.

•    Не допускайте наматывания провода микрофона вокруг

колонки рулевого управления или рычага переключения

передач. Это очень опасно! Установите это устройство таким

образом, чтобы оно не затрудняло вождение.

•    Убедитесь, что кабели не касаются движущихся частей

автомобиля, например, механизма переключения передач,

стояночного тормоза или механизма регулировки положения

сидения.

•    Не укорачивайте кабели. Это может вызвать неисправность

цепи защиты.

 Важно

•    Данное устройство нельзя устанавливать в транспортном

средстве, в котором для ключа зажигания не предусмотрено

положение ACC (аксессуары).

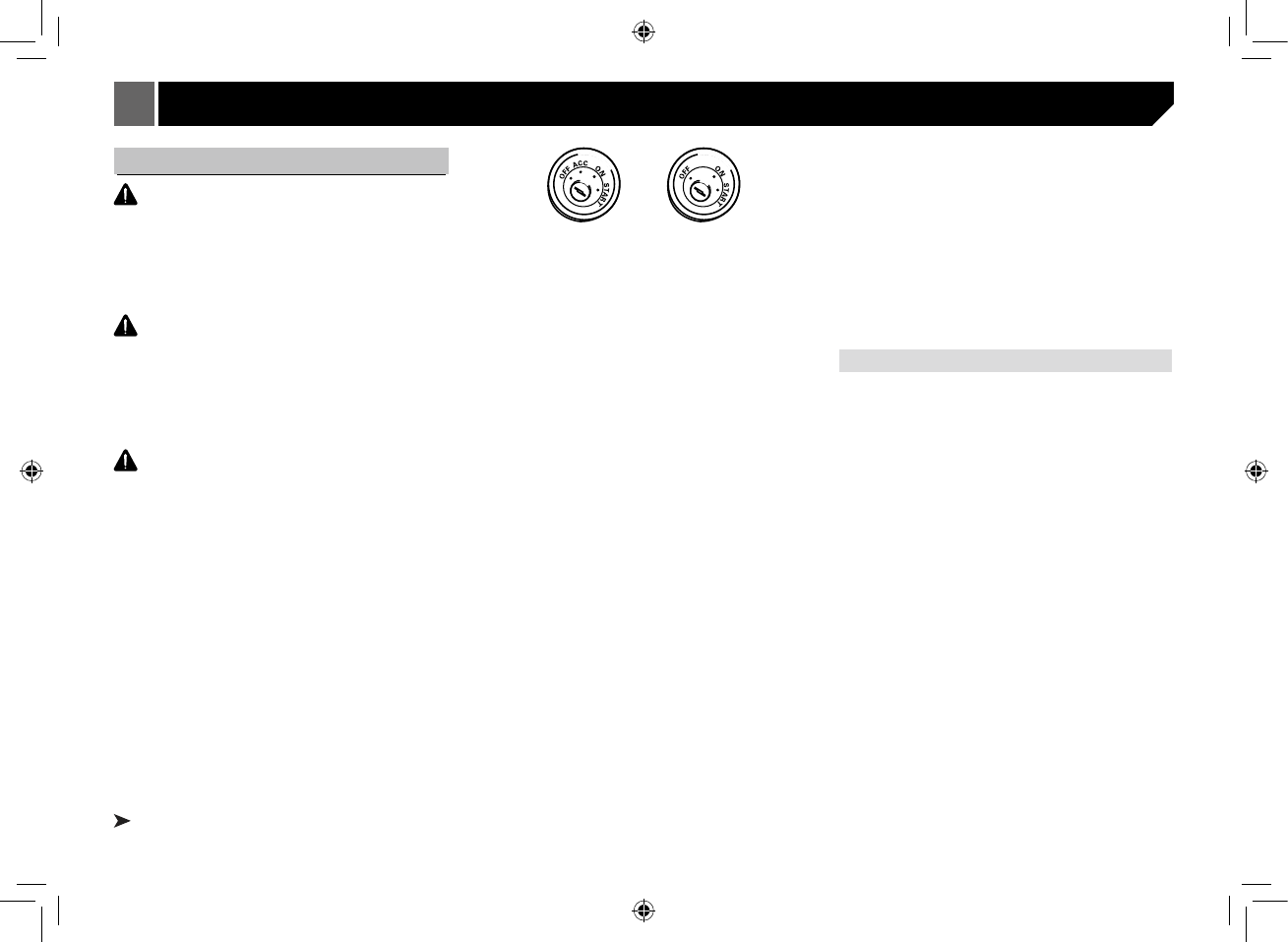

     Положение ACC             Положения ACC нет

•   Эксплуатация  данного  устройства  в  условиях,  отличных

от описанных ниже, может привести к пожару или сбою в

работе устройства.

—   Транспортные  средства  с  12-вольтовой  аккумуляторной

батареей и заземлением отрицательного полюса.

—   Гр о м к о г о в о р и т е л и   м о щ н о с т ь ю   5 0   В т   ( в ы х о д н а я

мощность) и сопротивлением от 4 до 8 Ом.

•   Во  избежание  короткого  замыкания,  перегрева  или

неисправностей  обязательно  соблюдайте  следующие

указания.

—   Перед  установкой  отключите  отрицательную  клемму

аккумулятора.

—   З а к р е п и т е   п р о в о д а   п р и   п о м о щ и   з а ж и м о в   и л и

изоляционной  ленты.  Обмотайте  изоляционной  лентой

провода,  касающиеся  металлических  деталей,  чтобы

защитить их от износа.

—   Ра з м е с т и те   вс е   к а б ел и   в   уд а л е н и и   от   п од в и ж н ы х

дета лей,  таких  как  рычаг  перек лючения  передач  и

направляющие сидений.

—   Разместите  все  кабели  в  удалении  от  нагревающихся

деталей, таких как решетка обогревателя.

—   Запрещается  подключать  желтый  провод  дисплея  к

аккумуляторной  батарее  автомобиля  через  сверленое

отверстие в отсеке двигателя.

—   Изолируйте  концы  всех  не  подк люченных  кабелей

изоляционной лентой.

—  Не укорачивайте кабели.

—   Никогда не срезайте изоляцию со шнура питания данного

устройства с целью подачи питания на другое устройство.

Допустимая нагрузка кабеля по току ограничена.

—   Используйте предохранитель указанного номинала.

—   Запрещается напрямую заземлять отрицательный вывод

громкоговорителя.

—   Запрещается  связывать  вместе  отрицательные  кабели

нескольких громкоговорителей.

•   Ко гд а   ус т р о й с т в о   в к л ю ч е н о ,   с и г н а л ы   у п р а в л е н и я

передаются  по  сине-белому  кабелю.  Подсоедините

этот  кабель  к  пульту  ДУ  системы  внешнего  усилителя

м о щ н о с т и   и л и   к   р е л е   у п р а в л е н и я   а н т е н н ы   с

электроприводом (макс. 300 мА 12 В постоянного тока).

   Если  автомобиль  оборудован  встроенной  в  оконное

стекло  антенной,  подключите  провод  к  клемме  питания

усилителя антенны.

•   Запрещается  подключать  сине-белый  кабель  к  клемме

питания внешнего усилителя мощности.

   Та к же   з а п р е щ а ется   п одс о ед и н я т ь   д а н н ы й   п р о вод

к  клемме  питания  антенны  с  электроприводом.  Это

м ожет   п р и ве с т и   к   с а м о р а з ря д у   а к к у м ул я то р а   и л и

неисправности.

•   Черный  кабель  является  заземляющим.  Заземляющие

кабели данного устройства и других устройств (особенно

устройств,  предназначенных  для  эксплуатации  при

больших  токах,  таких  как  усилитель  мощности)  должны

м о н т и р о в ат ь с я   отд е л ь н о .  В   п р от и в н о м   с л у ч а е   и х

случайное  отсоединение  может  привести  к  пожару  или

неисправности.

Сведения о подключении

•    Данное устройство предназначено для использования на

транспортных  средствах  с  12-вольтовой  аккумуляторной

батареей  и  заземлением  отрицательного  полюса.  Перед

установкой  данного  устройства  в  жилом  автофургоне,

г р у з о в и к е   и л и   а в т о б у с е   п р о в е р ьт е   н а п р я ж е н и е

аккумуляторной  батареи.  Если  оно  не  соответствует

т р е б о в а н и я м ,   о б р ат и те с ь   к   к в а л и ф и ц и р о в а н н о м у

специалисту для установки трансформатора на 12 В.

•    При выходе из строя предохранителя замените его новым

номиналом 10 А. Использование предохранителя другого

номинала или отсутствие предохранителя может вызвать

повреждение устройства и даже возгорание. Если сбои в

работе электрической системы не были устранены после

установки  подходящего  предохранителя,  обратитесь  в

автосервис.

•    З А П Р Е Щ А Е ТС Я   п о д к л ю ч е н и е   д ру г и х   ус т р о й с т в   к

а к к у м ул я то р н о й   б ата р е е   во   и з б еж а н и е   п е р е г р е ва

батареи.

•    У б е д и т е с ь ,   ч т о   в с е   с о е д и н е н и я   и   к а б е л и

громкоговорителей  хорошо  изолированы.  В  противном

случае  возможно  повреждение  устройства  в  результате

короткого замыкания.

Подключение/Установка
