29

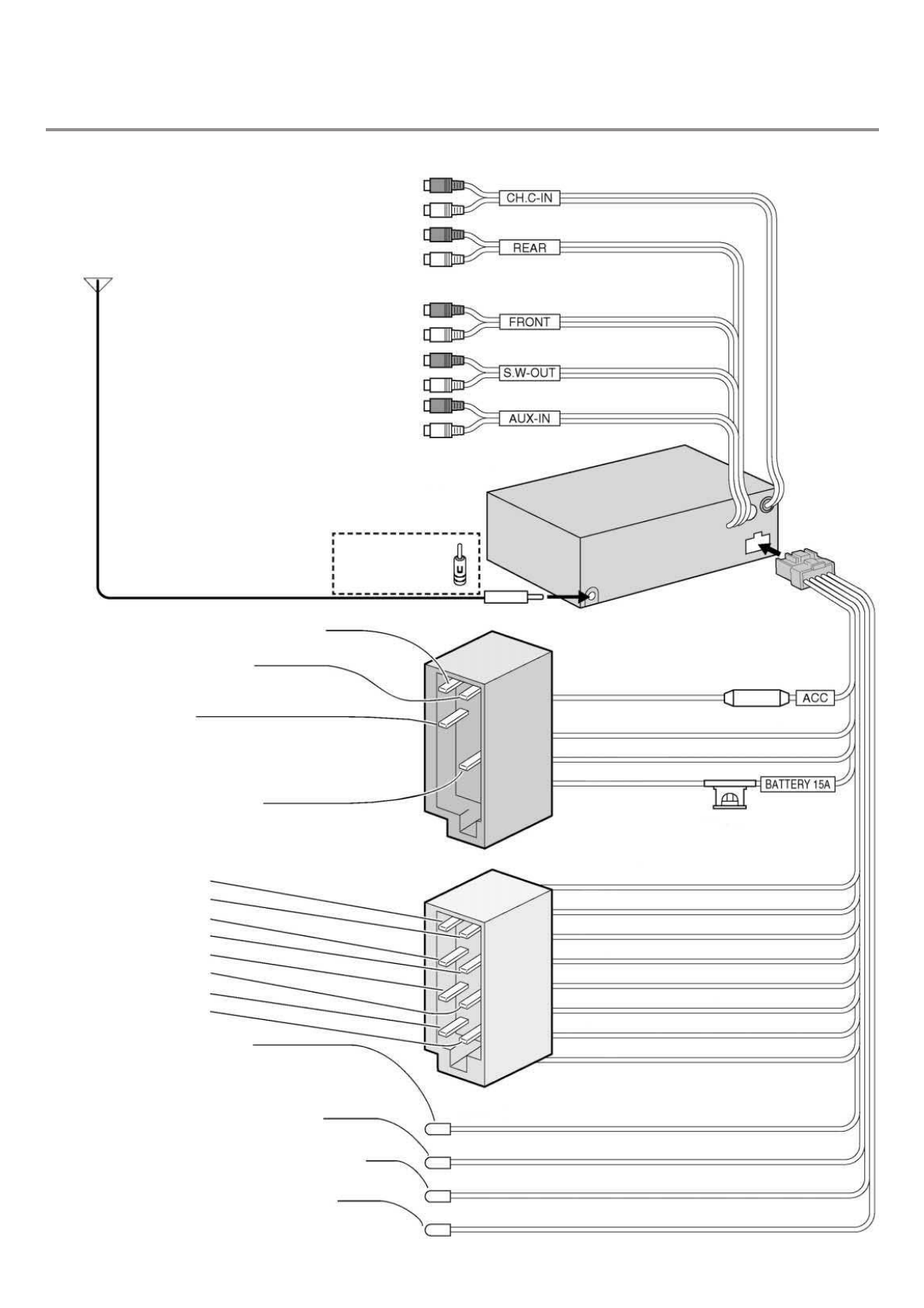

Схема соединения проводов
Входной кабель для
CD-чейнджера
Кабель предусилителя
(для тыловых
динамиков)
Кабель предусилителя
(для фронтальных
динамиков)
Кабель сабвуфера
Входной кабель для
дополнительного
устройства
(П) (Красный)
(Л) (Белый)
(П) (Красный)
(Л) (Белый)
(П) (Красный)
(Л) (Белый)
(П) (Красный)
(Л) (Белый)
(Монофонический)
Разъем питания
А7 (Красный)
А8 (Черный)
А5 (Темно-синий)
А4 (Желтый)
В7: (Зеленый)
В8: (Зеленый с черно-белой полосой)
В6: (Белый с черно-белой полосой)
В4: (Серый с черно-белой полосой)
В1: (Фиолетовый)
В2: (Фиолетовый с черно-белой полосой)
(Оранжевый)
(Коричневый с двойной белой полосой)
(Коричневый с черно-белой полосой)
(Синий с двойной белой полосой)
В5: (Белый)
В3: (Серый)
Предохранитель 15 А
(А) Черный
(В) Коричневый
Резистор (1кОм)
6 ISO-адаптер
для антенны
(если необходим)
А7: Провод питания (ACC или IGN)
(красный).
К ACC, +12В DC.
А8: Провод заземления
(черный)
К чистому, неизолированному
металлическому элементу корпуса автомобиля.
А5: Вывод на реле
автомобильной антенны.
(темно-синий)
К автомобильной антенне. (макс. 500 мА). Этот вывод
не предназначен для использования с антенной,
приводимой в действие отдельным переключателем.
А4: Вывод на батарею
(желтый) К аккумуляторной батарее +12В DC
С1: Вывод для заглушения
звука
(оранжевый)
К разъему Navi Mute автомобильной навигационной
системы Panasonic
С2: Вывод для управления сдвоенным
CD-чейнджером
(коричневый с двойной
белой полосой)
С3: Вывод для пульта ДУ на рулевом колесе
(коричневый с черно-белой полосой)
(Для перспективного использования)
С4: Провод питания для управления
внешним усилителем
(синий с двойной белой
полосой)
К внешнему усилителю
В7: Задний левый +
В8: Задний левый -
В5: Передний левый +
В6: Передний левый -
В3: Передний правый +
В4: Передний правый -
В1: Задний правый +
В2: Задний правый -
