Р
У
С
С
К
И
Й
24

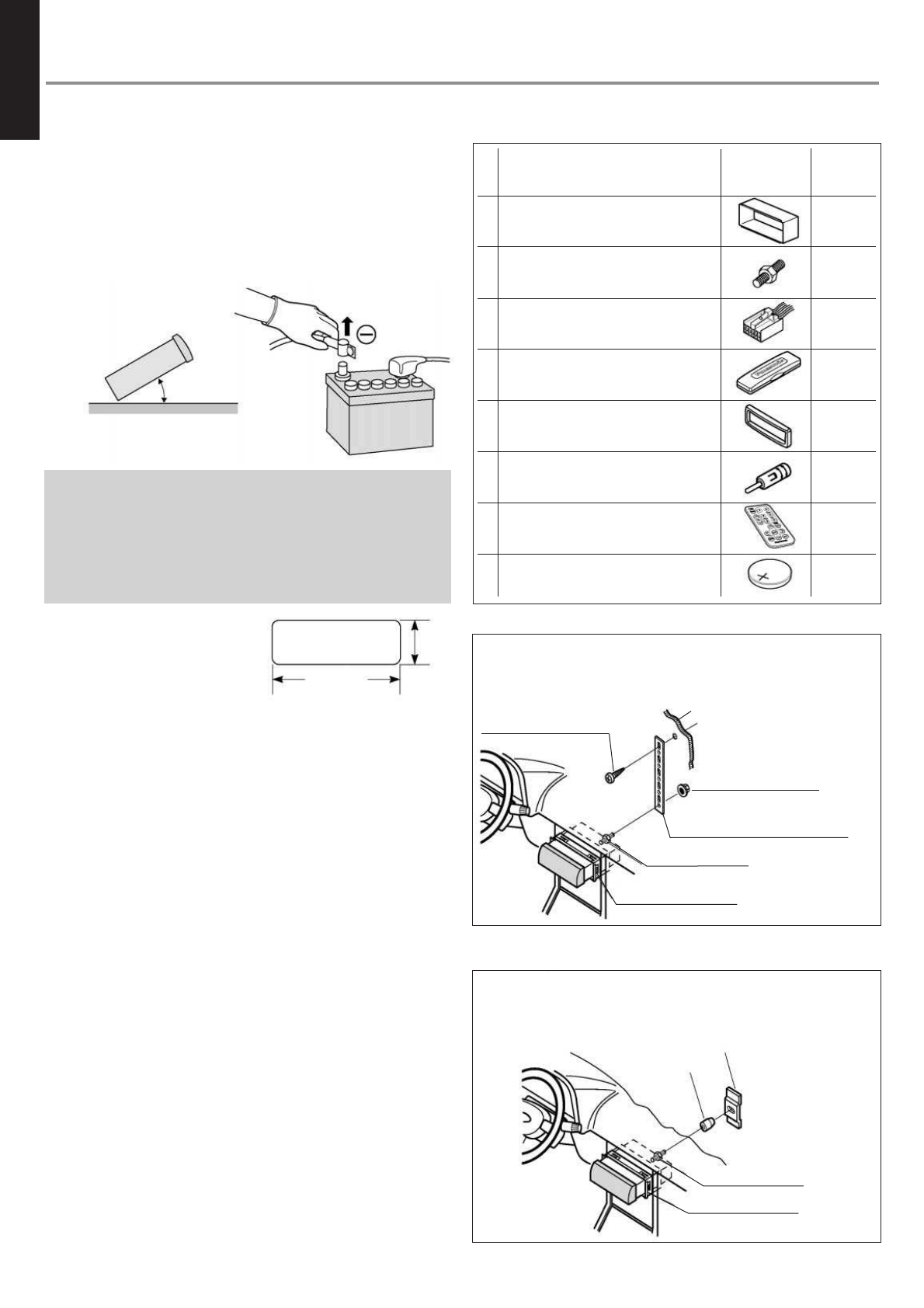

Инсталляция устройства
èÓ‰„ÓÚӂ͇
• Перед установкой проверьте работу радиоприемника
с антенной и акустических систем.
• Отсоедините провод от отрицательной (-) клеммы
аккумулятора (см. предупреждение ниже).
• Аппарат должен быть установлен в горизонтальном
положении с расположением передней части под удобным
для обзора углом, но не более чем в 30°.
30° и меньше
Предупреждение:
Не отключайте клеммы аккумуляторной
батареи автомобиля, оснащенного маршрутным или
навигационным компьютером, так как это приведет к
исчезновению всех установок, сохраненных пользователем
в памяти компьютера. Вместо этого следует предпринять
дополнительные меры безопасности для предотвращения
коротких замыканий в процессе установки аппарата.
Установка в приборной
панели
Ниша для установки
Аппарат может быть
установлен в любой приборной
панели, имеющей нишу,
соответствующую схеме справа. Приборная панель должна
быть толщиной 4,5 – 6 мм, что необходимо для надежного
крепления аппарата.
Меры предосторожности при установке
По возможности данное устройство должно быть установлено
специалистом по монтажу аудиооборудования.
В случае возникновения трудностей, пожалуйста,
обращайтесь в ближайший авторизованный сервисный центр
Panasonic.
1 Данная система должна эксплуатироваться только в
заземленной электрической системе (автомобиля) с
аккумуляторной батареей 12 В постоянного тока.
2 Внимательно следуйте указаниям по соединению
электрических проводов (
➡
стр. 30). В противном случае
аппарат может быть поврежден.
3 Подключение провода питания (красного) должно
осуществляться в последнюю очередь.
4 Аккумуляторный провод (желтый) обязательно должен
быть подключен к положительной клемме аккумулятора
(+) или к блоку предохранителей.
5 Изолируйте все оголенные провода для предотвращения
коротких замыканий.
6 После установки аппарата закрепите все свободные
провода.
7 Перед подключением к аппарату другого оборудования
внимательно ознакомьтесь с инструкциями по его
эксплуатации и установке.
182 мм
53 мм
№
Деталь
Схематичное
Количество
1 Монтажный кожух
1
2 Крепежный болт (5 мм
∅
)
1
3 Разъем питания
1
4 Футляр для съемной лицевой панели
1
5 Декоративная накладка лицевой панели
1
6 ISO-адаптер для антенны
1
7 Пульт дистанционного управления
1
8 Литиевая батарейка (CR2025)
1
a) Использование крепежной скобы с тыльной стороны
(как вариант установки)
б) Использование резиновой прокладки
(как вариант установки)
Комплектующее оборудование
1
Монтажный кожух
2
Крепежный болт
1
Монтажный кожух
2
Крепежный болт
Крепежная скоба
с тыльной стороны (как вариант)
Теплоизоляционная
перегородка автомобиля
Опорный кронштейн
автомобиля
Резиновая прокладка
(как вариант)
Шестигранная гайка
(как вариант)
3 мм
∅
Самонарезающий винт
