13
CQ-DF302W
❒
Идентифицируйте все провода
В первую очередь при установке необходимо идентифициро-
вать все автомобильные провода, которые Вы будете исполь-
зовать при подсоединении Вашей акустической системы.
После идентификации каждого провода мы советуем поме-
тить его с помощью клейкой ленты и маркера. Это позволит
избежать возможных ошибок при выполнении подключений
в дальнейшем.
Примечание:
•
Не подключайте силовой провод к стерео устройству до тех
пор, пока не выполните все остальные подключения. Если
на сцеплениях стерео проводов нет пластиковых наконеч-
ников, заизолируйте все свободные провода изоляционной
лентой до тех пор, пока Вам не понадобится их использо-
вать. Идентифицируйте провода в следующем порядке:
Силовой провод
Если Ваш автомобиль оборудован радиоприемником или
предварительной разводкой для него, сделайте следующее:

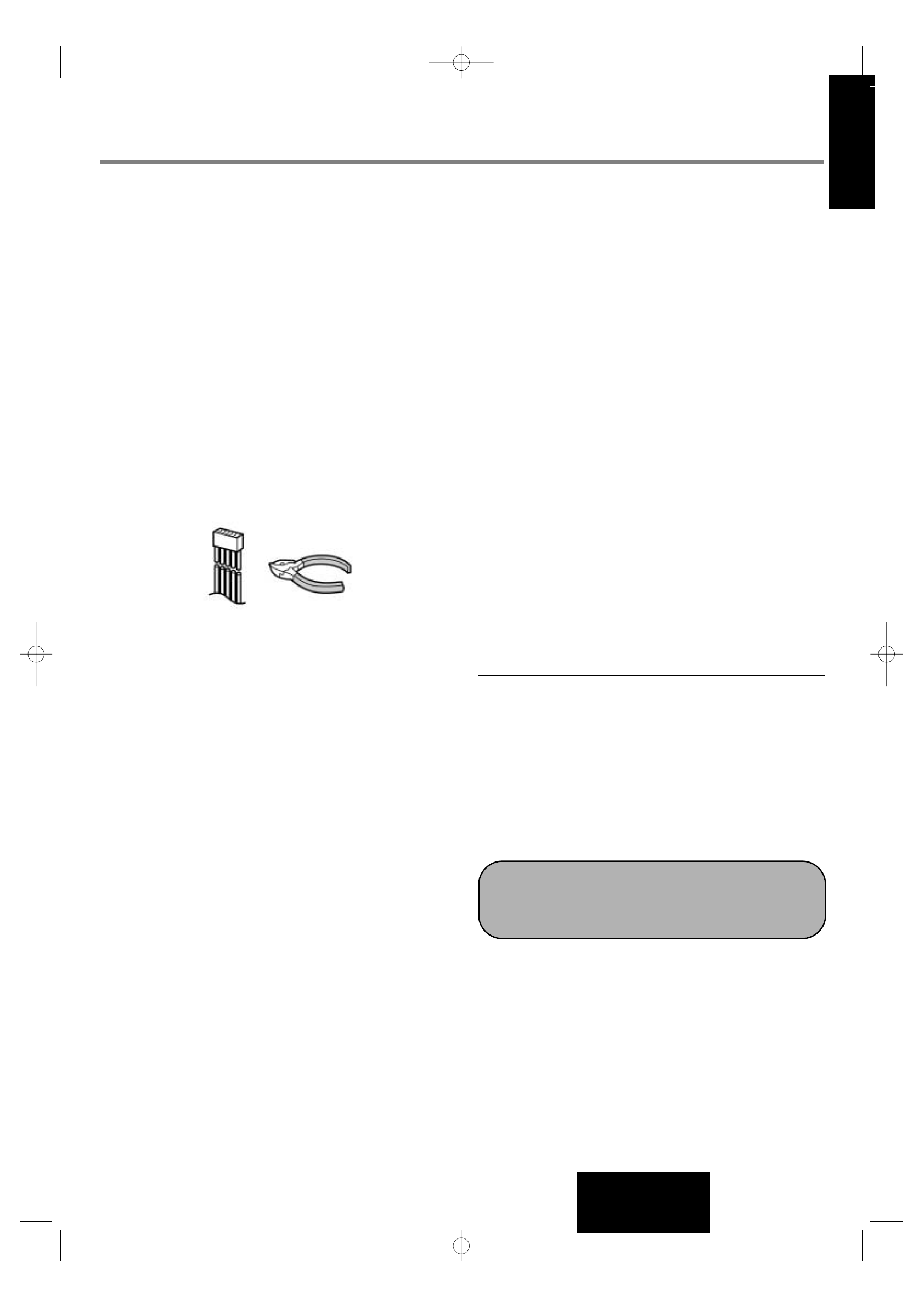

Отрежьте соединительные провода по одному от разъема
(оставляя провода как можно длиннее) так, чтобы Вы могли
работать с отдельными проводами.
Поверните ключ зажигания во вспомогательное положение и
заземлите один провод контрольной лампочки на шасси.
Прикоснитесь вторым проводом контрольной лампочки к ка-
ждому из оголенных концов проводов, отрезанных от радио
разъема. Дотрагивайтесь до проводов по одному, пока не
найдете тот, который вызовет загорание тестовой лампочки.
Теперь выключите зажигание, а затем включите снова. Если
при этом лампочка тоже выключится и включится, значит, это
силовой провод автомобиля.
Если Ваш автомобиль не оборудован разводкой для аудиоси-
стемы, обратитесь к блоку предохранителей и найдите порт
предохранителя для радио (RADIO), дополнительных уст-
ройств (ACC) или зажигания (IGN).
Провод аккумулятора
Если Ваше стерео устройство имеет желтый провод, Вам по-
надобится определить местоположение аккумуляторного
провода. Если нет – Вы можете игнорировать эту процедуру
(желтый аккумуляторный провод обеспечивает непрерыв-
ным электропитанием работу часов, сохранение в памяти и
другие функции).
Если Ваш автомобиль оборудован радиоприемником или
предварительной разводкой для него сделайте следующее:
при выключенном зажигании и фарах определите аккумуля-
торный провод автомобиля путем заземления одного прово-
да тестовой лампочки на шасси и проверки оставшихся ого-
ленных концов проводов отрезанного соединителя радио.
Если Ваш автомобиль не оборудован разводкой для аудиоус-
тройства, обратитесь к блоку предохранителей и найдите
порт предохранителя для аккумулятора, обычно обозначае-
мый "ВАТ".
Динамики
Идентифицируйте провода автомобильных динамиков. Име-
ется два провода для каждого динамика, обычно обозначае-
мые определенным цветом.
Легкий способ определения акустических проводов и дина-
миков, к которым они подключены, заключается в тестирова-
нии проводов с помощью батарейки АА с напряжением 1,5 В
следующим образом.
Держите один провод у одного полюса батарейки, а другим
проводом дотрагивайтесь до другого полюса. Если Вы держи-
те в руках акустический провод, то в одном из динамиков по-
слышится потрескивание.
Если нет, продолжайте тестировать различные комбинации
проводов, пока не найдете все акустические провода. Когда
Вы будете их маркировать, не забудьте указать расположе-
ние динамика для каждого провода.
Мотор антенны
Если Ваш автомобиль оборудован активной автоматической
антенной, идентифицируйте провод мотора антенны. Для
этого присоедините один провод контрольной лампочки к ак-
кумуляторному проводу автомобиля, а другим дотрагивай-
тесь поочередно до оставшихся оголенных проводов. Когда
Вы дотронетесь до нужного провода, Вы услышите, что мотор
антенны заработал.
Антенна
Антенный провод – это толстый черный провод с металличе-
ским разъемом на конце.
❒
Подключите все провода
Теперь, когда Вы идентифицировали все провода в автомо-
биле, Вы готовы к началу подсоединения их к проводам сте-
рео устройства. На схеме проводов (страницы 25, 26) указано
правильное подключение и цветовое обозначение проводов.
Мы настоятельно рекомендуем проверить устройство перед
выполнением окончательной инсталляции.
Вы можете положить устройство на пол и выполнить пробное
подключение для проверки его работы. Используйте изоля-
ционную ленту для обмотки всех оголенных проводов.
Заземление
Подключите черный провод заземления разъема питания к
металлическому элементу шасси автомобиля.
Важно!
•
Подключение провода питания (красного) должно осу-
ществляться в последнюю очередь, когда Вы выполнили
и заизолировали все соединения.
