12

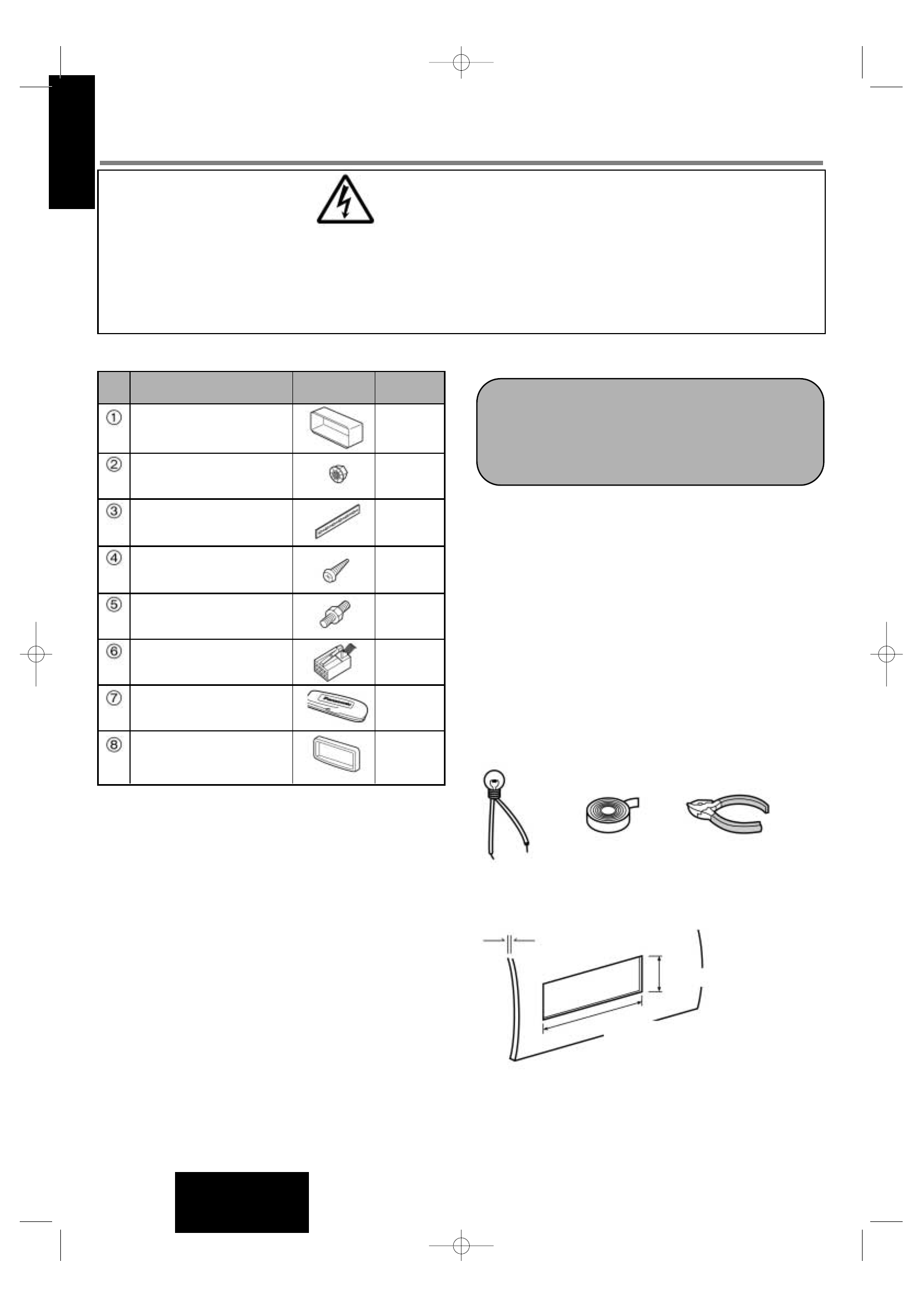

Руководство по инсталляции
CQ-DF302W
ВНИМАНИЕ
Эта информация по инсталляции предназначена для опытных установщиков аудиоаппаратуры и не рассчитана на
неспециалистов. Она не содержит предупреждений о потенциальной опасности, которая может возникнуть при попытках
инсталляции этого устройства.
Любая попытка установить это устройство в автомобиль, предпринятая неспециалистом, может вызвать повреждение
электрической системы, а также привести к серьезным травмам и даже к фатальным последствиям.
❒
Оборудование для установки
❒
Обзор
Данное изделие должно устанавливаться профессионалом.
Однако, если Вы все же собираетесь устанавливать его
самостоятельно, то в первую очередь необходимо выбрать
место для установки. Инструкции, приведенные на этих
страницах, помогут Вам выполнить остальные шаги:
(Пожалуйста, обратите внимание на предупреждение
вверху страницы.)
•
Выполните идентификацию и маркировку автомобильных
проводов.
•
Подсоедините автомобильные провода к проводам
разъема питания.
•
Установите устройство в приборную панель.
•
Проверьте работу устройства.
Если у Вас возникли проблемы, пожалуйста, обратитесь
к специалисту-профессионалу по установке аудиотехники.
Перед началом установки просмотрите материалы,
которыми укомплектовано Ваше устройство.
• Гарантийный талон.
Сразу же заполните его.
• Список сервисных центров Panasonic.
Сохраните для
справок в дальнейшем в случае необходимости
сервисного обслуживания.
• Комплектующее оборудование для установки.
Необходимо для установки устройства в приборной
панели.
❒
Необходимые инструменты
Вам понадобится отвертка, батарейка АА с напряжением
1,5 В, а также следующее:
Контрольная
лампочка,
рассчитанная
на 12 В постоянного Изоляционная Плоскогубцы-бокорезы
тока
лента
❒
Характеристики приборной
панели
Толщина
Мин. 4,75 мм
Макс. 5,56 мм
№ Деталь
Схематичное Количество
Монтажный кожух
1
Шестигранная гайка (5 мм
∅
)
1
Задняя крепежная скоба
1
Монтажный винт
(5 мм
∅
х 16 мм)
1
Крепежный болт (5мм
∅
)
1
Разъем питания
1
Футляр для съемной
лицевой панели
1
Декоративная накладка
лицевой панели
1
Осторожно:
•
Данное устройство работает только с системой автомо-
бильных аккумуляторов с напряжением 12 В постоянного
тока и отрицательным заземлением. Не пытайтесь исполь-
зовать какую-либо другую систему. Пренебрежение этим
требованием может привести к серьезным поломкам.
53 мм
182 мм
