— 115 —

■

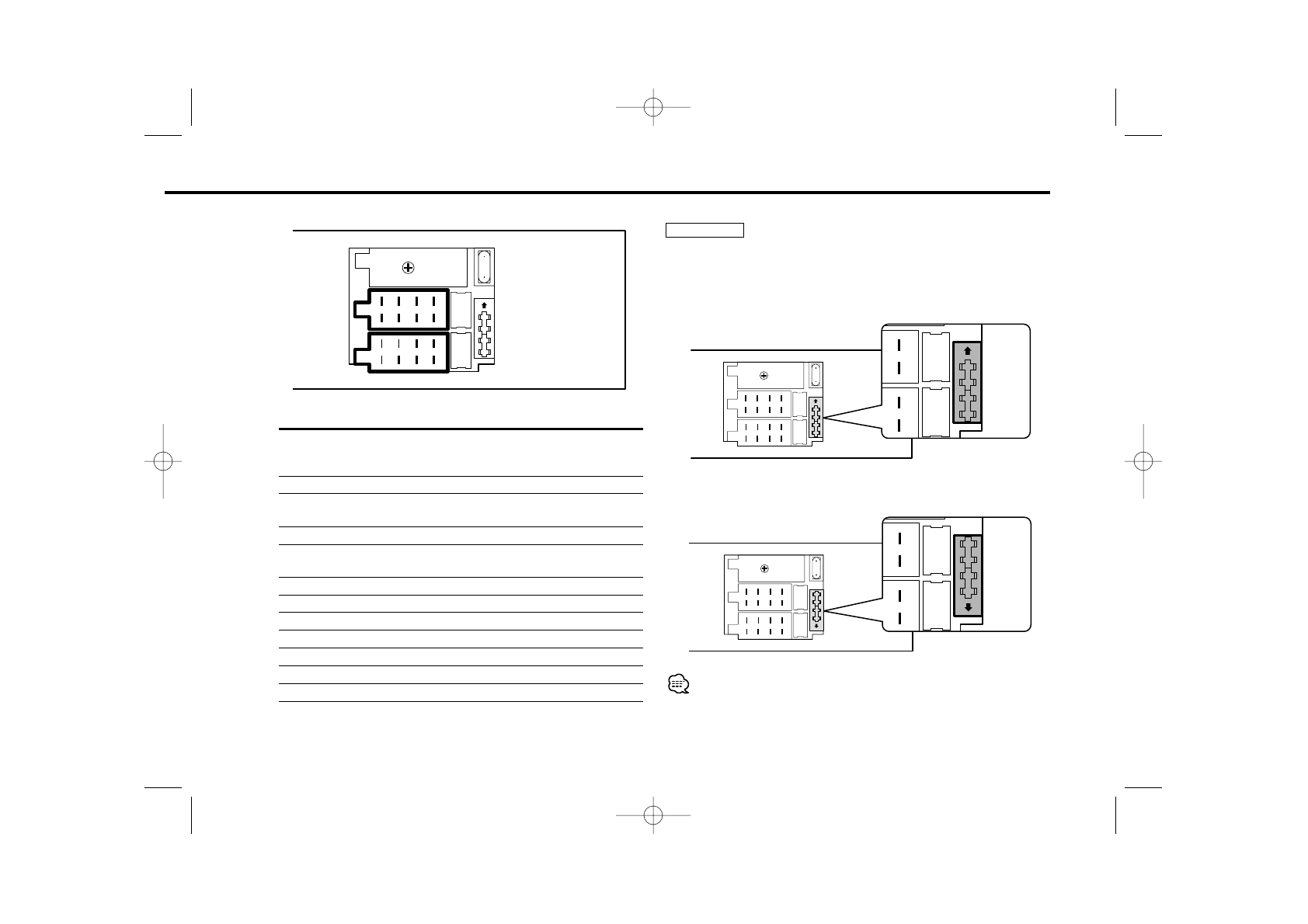

Přehled funkcí konektoru

■

Nastavení zástrčky

10

1
2

3
4

5

6

7

8

1

2

3

4

5

6

7

8

10

10

Konektor A

Konektor B

Připojení konektoru ISO

Uspořádání špiček konektoru ISO záleží na typu vozidla. Ujistěte se,
že je propojení správné, aby nedošlo k poškození přístroje.

2

VÝSTRAHA

1

Špička A-7 na ISO konektoru vozidla je propojena se
zapalováním a špička A-4 je připojena k trvalému napájení.
(Základní zapojení)

2

Špička A-7 na ISO konektoru vozidla je připojena k trvalému
napájení a špička A-4 je propojena se zapalováním.

Číslo špičky

Nastavení

Funkce

konektoru ISO

zástrčky*

<Konektor externího napájení>

A–4

1

Baterie

2

Zapalování (ACC)

A–5

Řízené napájení

A–7

1

Zapalování (ACC)

2

Baterie

A–8

Zemní (uzemňovací) vodič

<Reproduktorový konektor>

B–1

Zadní pravý (+)

B–2

Zadní pravý (–)

B–3

Přední pravý (+)

B–4

Přední pravý (–)

B–5

Přední levý (+)

B–6

Přední levý (–)

B–7

Zadní levý (+)

B–8

Zadní levý (–)

*Nastavení zástrčky: Viz vpravo

• Je-li jak kolík A-7 tak A-4 připojen ke konstantnímu napájení, použijte

nastavení zásuvky

2

.

• Je-li kolík A-7 připojen ke konstantnímu napájení a kolík A-4 není

připojen vůbec, propojte jednotku pomocí kabelového svazku
(příslušenství

1

).
