— 85 —

■

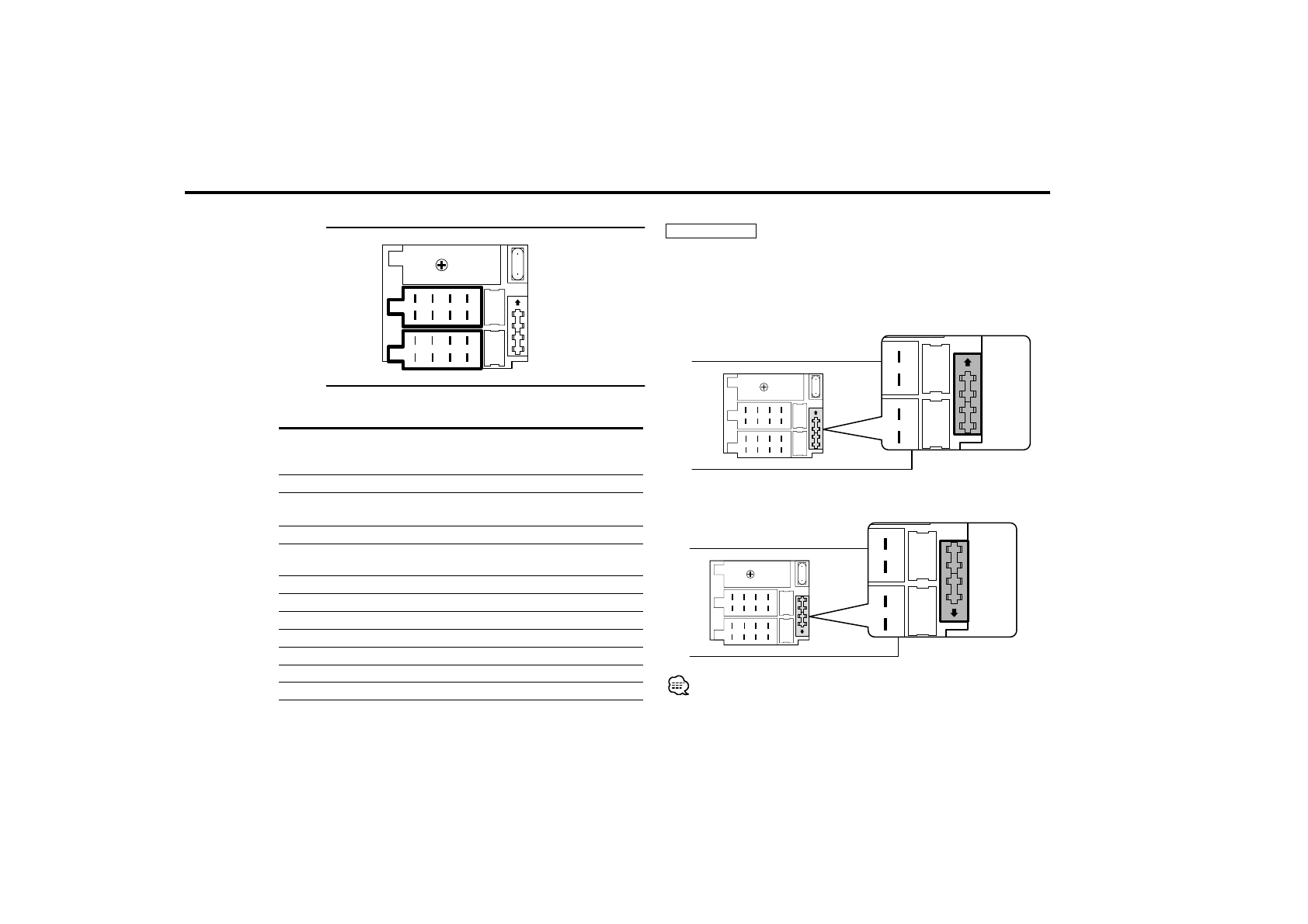

Mapa funkcji kostki

Podłączanie kostki połączeniowej ISO

Układ kołków w kostce ISO zależy od typu twojego samochodu. Aby
nie uszkodzić urządzenia, upewnij się czy połączenia są
odpowiednie.

2

OSTRZEŻENIE

1

Kołek A-7 kostki ISO pojazdu jest połączony z zapłonem, a
kołek A-4 jest podłączony do źródła stałego zasilania.
(Ustawienie standardowe)

2

Kołek A-7 kostki połączeniowej ISO pojazdu jest podłączony do
źródła stałego zasilania, a kołek A-4 jest podłączony do
zapłonu.

■

Położenie wtyczki

10

1
2

3
4

5

6

7

8

1

2

3

4

5

6

7
8

10

10

Kostka

połączeniowa A

Kostka

połączeniowa B

Numer szpilki

Położenie

Funkcje

dla kostek ISO

wtyczki*

<Kostka zasilania zewnętrznego>

A–4

1

Akumulator

2

Zapłon (ACC)

A–5

Sterowanie zasilaniem

A–7

1

Zapłon (ACC)

2

Akumulator

A–8

Połączenie Ziemia (masa)

<Kostka głośników>

B–1

Tylny prawy (+)

B–2

Tylny prawy (–)

B–3

Przedni prawy (+)

B–4

Przedni prawy (–)

B–5

Przedni lewy (+)

B–6

Przedni lewy (–)

B–7

Tylny lewy (+)

B–8

Tylny lewy (–)

* Położenie wtyczki: Patrz strona prawa

• Jeżeli zarówno kołek A-7 jak też kołek A-4 są podłączone do stałego

zasilania pojazdu, stosuj ustawienia wtyczki

2

.

• Jeżeli kołek A-7 jest podłączony do stałego zasilania pojazdu,

natomiast kołek A-4 nie jest podłączony do niczego, podłącz
urządzenie korzystając z wiązki przewodów (akcesoria poz.

1

).
