— 24 —

Py

ccкий

Cледует проверить, что аппарат прочно установлен на месте. Eсли
аппарат укреплен неустойчиво, это может привести к неисправности
(например пропуск звука).

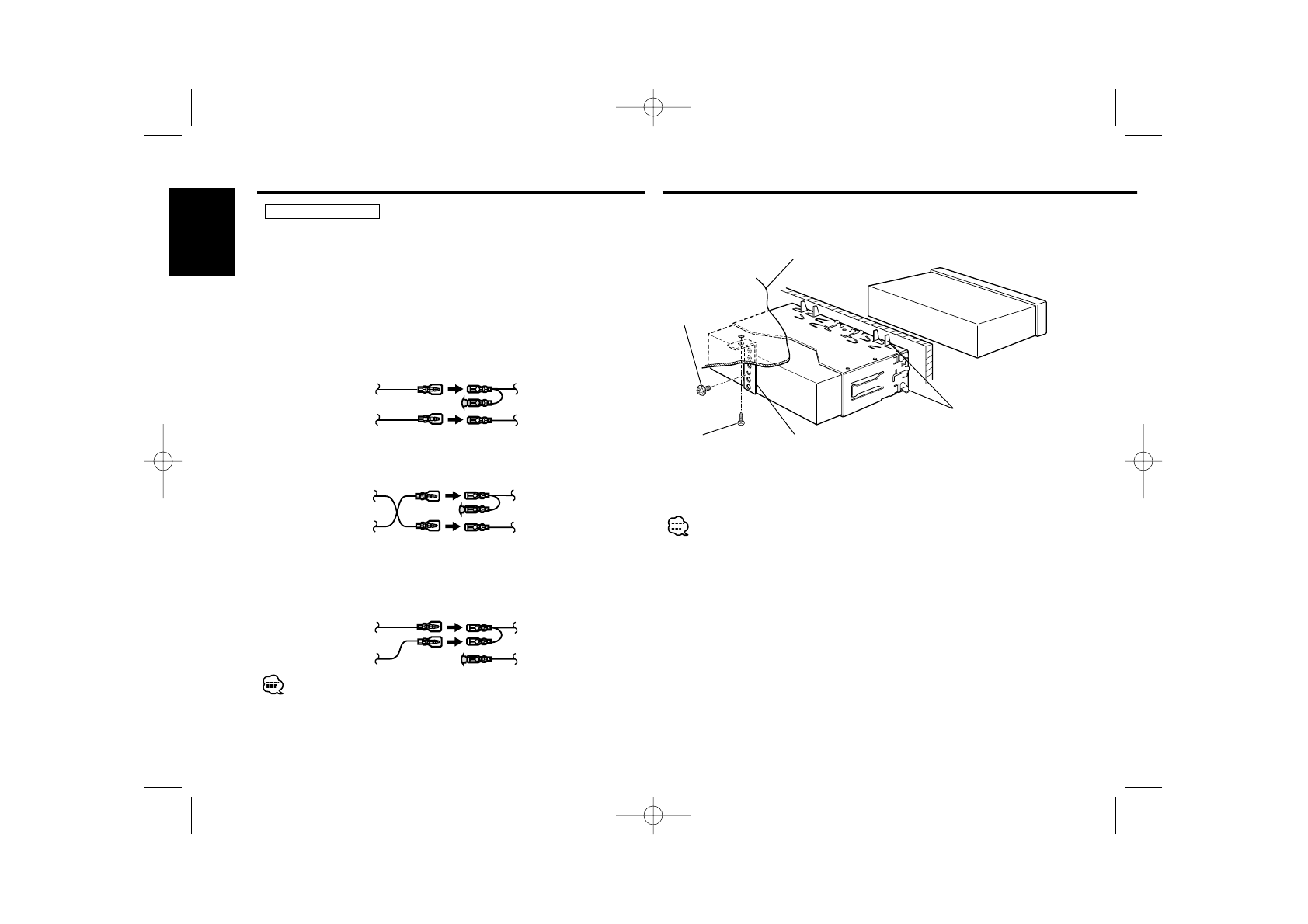

Cледует согнуть
выступы
сборочной части с
помощью отвертки
или подобного
инструмента и
прикрепить ее на
место.

Металлическая
сборочная лента
(можно купить в
магазинах)

Резьбонарезаю
щий винт
(можно купить в
магазинах)

Противопожарная перегородка
или металлическая опора

Винт (M4

×

8)

(можно купить в
магазинах)

Подсоединение кабелей к гнездам для
подключения

Установка

■

Установка

Присоединение разъема ISO (см. стр. 23)

Расположение штырей у разъемов ISO зависит от типа автомобиля,
который вы водите. Во избежание повреждения аппарата следует
проверить, что соединения сделаны правильно.
Cтандартное соединение для жгута проводов описано ниже в пункте

1

.

Eсли штыри разъема ISO расположены соответственно пункту

2

или

3

,

следует провести соединение в соответствии с рисунком.
Пожалуйста, проврьт, чтобы кабль был подсодинён заново, как показано

2

ниж, чтобы это устройство установить на автомобилях

Volkswagen

и т. д.

2

2

ПРEДУПРEЖДEНИE

1

(

Cтандартная настройка) Штепсель А-7 (красный) автомобильного

разъема ISO подсоединен к зажиганию, а штепсель А-4 (желтый)
подсоединен к постоянному электропитанию.

Аппарат

Автомобиль

Штепсель А-7 (Kрасный)

Штепсель А-4 (Желтый)

Аппарат

Автомобиль

Штепсель А-7 (Kрасный)

Штепсель А-4 (Желтый)

Аппарат

Автомобиль

Kабель зажигания

(Kрасный)

Kабель батареи

(Желтый)

Kабель зажигания

(Kрасный)

Kабель батареи

(Желтый)

Kабель зажигания

(Kрасный)

Kабель батареи

(Желтый)

Штепсель А-7 (Kрасный)

Штепсель А-4 (Желтый)

2

Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к
источнику постоянного электропитания, а штепсель А-4 (желтый)
соединен с зажиганием.

3

Штепсель А-4 (желтый) автомобильного разъема ISO не
подсоединен вообще, однако штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или оба штепселя А-7
(красный) и А-4 (желтый) подсоединены к источнику постоянного
электропитания).

Eсли подсоединение выполняется по описанному выше варианту 3,
питание аппарата не связано с ключом зажигания. По этой причине не
забывайте каждый раз при выключении зажигания выключать питание
аппарата.
Для подключения питания аппарата к зажиганию подсоедините провод
зажигания (АCC…красный) к источнику питания, который может
включаться и выключаться от ключа зажигания.
