30

|

Pyccкий

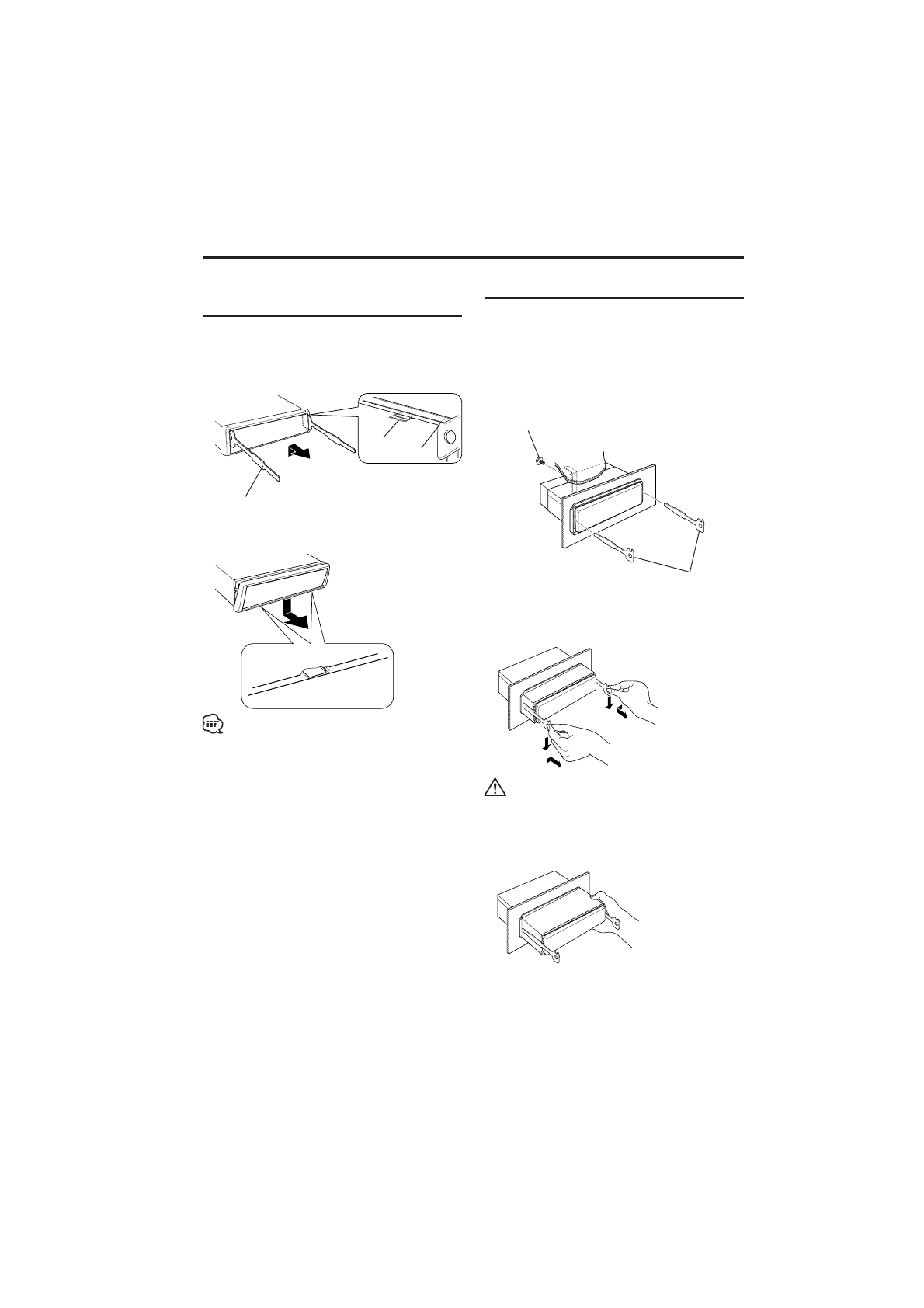

Cнятие устройства

Cнятие жесткой резиновой
оправки

1

  Используя зажимные шпильки

приспособления для снятия, отожмите два
расположенных вверху фиксатора.
Приподнимите рамку и вытяните её вперёд,
как показано на рисунке.

2

  Сняв верхний уровень, отожмите два нижних

фиксатора.

•  С нижней стороны рамка снимается таким же образом.

Cнятие устройства

1

  Прочитайте раздел <Cнятие жесткой

резиновой оправки> (страница 30) и затем
снимите жесткую резиновую оправку.

2

  Удалите винт (М4×8) из задней панели.

3

  Вставьте два приспособления для снятия

глубоко в пазы с каждой стороны, как
показано на рисунке.

4

  Нажмите вставленное приспособление

для снятия вниз и наполовину вытяните
устройство.

•  Cнимая устройство, будьте осторожны, чтобы не

пораниться зажимными шпильками приспособления
для снятия.

5

  Затем вытащите устройство руками, следя за

тем, чтобы не уронить его.

Стопор

Принадлежность

2

Инструмент для снятия

Принадлежность

2

Приспособление для снятия

Винт (M4×8) (можно
купить в магазинах)

Фиксатор
