Подсоединение кабелей к гнездам для подключения - Kenwood KDC-3034A(G) - Инструкция по эксплуатации - Страница 27

Pyccкий

|

27

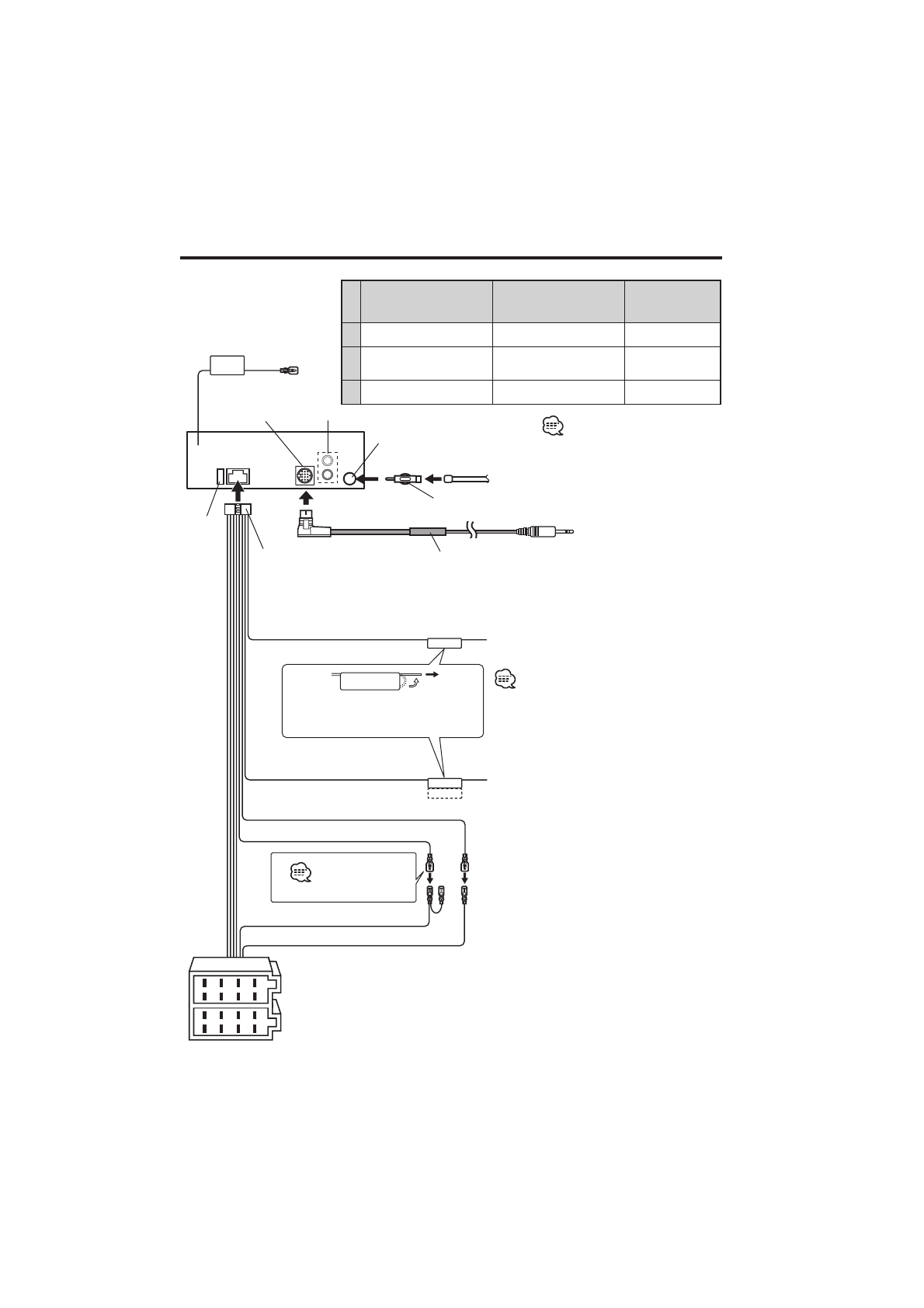

Подсоединение кабелей к гнездам для подключения

P.CONT

ANT.CONT

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

 REMO. CONT

 MUTE

Kабель батареи (Желтый)

Провод зажигания (Kрасный)

Вход антенны FM/AM

Шнур антенны (ISO)

Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность

3

)

Особенности

подключения

системы слежения Kenwood
изложены в руководстве по ее
эксплуатации.

Жгут проводов
(Принадлежность

1

)

Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.

Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)

Kабель пpиглyшeния TEL
(кopичнeвый)

Присоедините или к выводу управления
питанием, пользуясь усилителем
питания, который не входит в комплект
поставки, или к выводу управления
антенной в автомобиле.

Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.

Штепсель А–7 (Kрасный)

Штепсель А–4 (Желтый)

Разъем A

Разъем B

Предохранитель
(10A)

Смотрите
следующую
страницу.

KDC-W4534

KDC-W4034A/W4034AY/
W4034G/W4034GY/W410A/
W410AY/W410G/W410GY/
3034A/3034G

KDC-W434A/W434G/
W434GY/W40G

A

К пульту дистанционного
управлния

К пульту дистанционного
управлния

—

B

К чейнджеру дисков Kenwood/
Внешнему дополнительному
устройству

—

—

C

Задний левый вывод (Белый)/
Задний правый вывод (Kрасный)

Задний левый вывод (Белый)/
Задний правый вывод (Kрасный)

—

A

B

Переходник для
дополнительного входа AUX
(Принадлежность

4

)

К внешнему аудио
устройству (Портативное
аудио устройство, и т. п.)

  Чтобы подсоединить эти концы,

обратитесь к соответствующим
руководствам.

C
